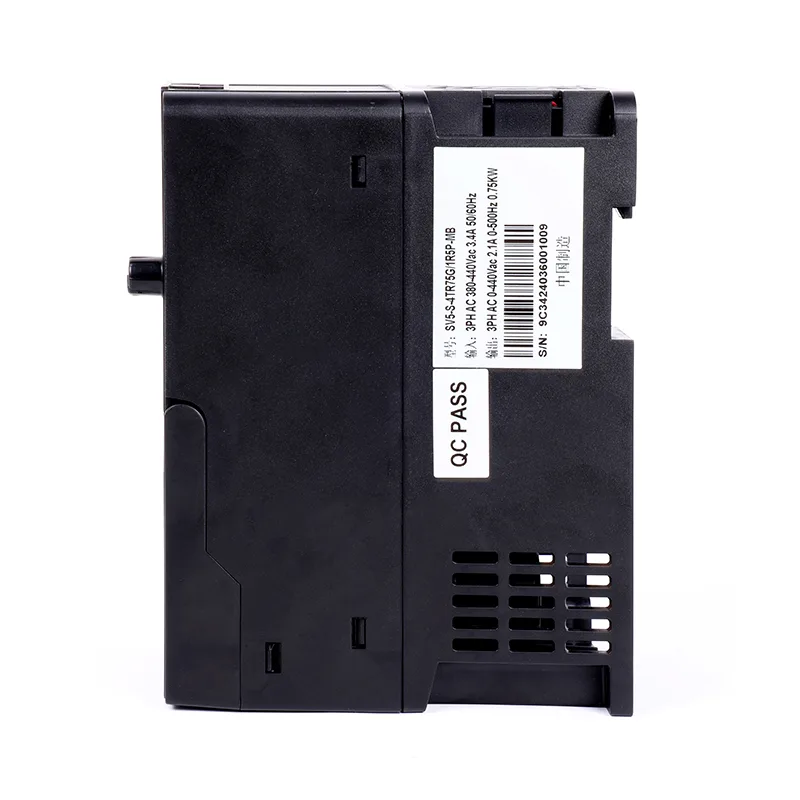

15HP 11kw VFD Frequency Drive Pumpe VFD

Nøglefunktioner omfatter høj overbelastningskapacitet, indbygget DC-reaktor til harmonisk dæmpning, flere kommunikationsgrænseflader og konfigurerbar I/O-udvidelse. Det kraftige kabinet med forstærket kølesystem sikrer pålidelig drift i industrielle miljøer med høj temperatur.

Ved at kombinere energibesparende egenskaber med intelligente beskyttelsesfunktioner maksimerer CSIVEI 15HP 11kw VFD Frequency Drive Pump VFD systemets oppetid og driftseffektivitet til applikationer med stor effekt.

Kerneparametre og specifikationer

Typiske applikationer

CSIVEI 15HP 11kw VFD Frequency Drive Pump VFD leverer robust ydeevne til tungt industrielt udstyr, der kræver kontinuerlig drift:

●  Store pumper – hovedvandforsyningspumper, industrielle kølepumper

●  Industrielle ventilatorer – mineventilation, cementfabriksventilatorer, støvsamlere

●  Kompressorer – store luftkompressorer, nitrogenkompressorer

●  Blandere – betonblandere, kemiske reaktorer, pulpblandere

●  Centrifuger – sukkercentrifuger, oliecentrifuger, karafler

Med forstærket køling og harmoniske dæmpende funktioner sikrer den pålidelig drift i barske miljøer.

Robust beskyttelse og pålidelighed

Bygget til at modstå krævende industrielle miljøer, CSIVEI VFD-serien inkorporerer flere beskyttelsesmekanismer for at sikre kontinuerlig drift og forlænget levetid.

Omfattende motorbeskyttelse – Integreret beskyttelse omfatter overspænding, underspænding, overstrøm, overtemperatur, fasetab og kortslutningsbeskyttelse. Drevet udløser eller begrænser automatisk output for at forhindre skader på både drevet og den tilsluttede motor.

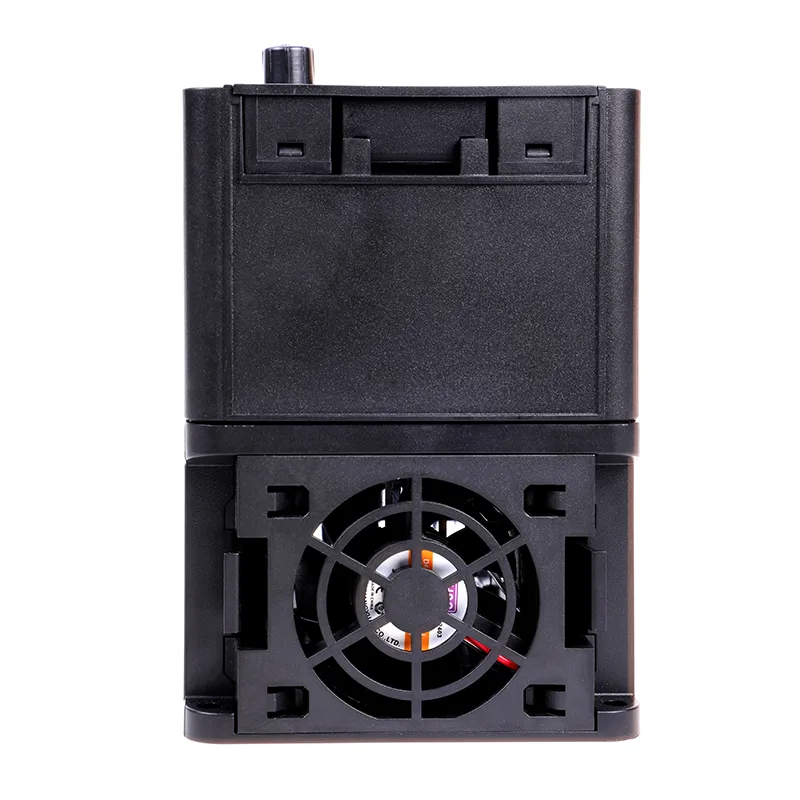

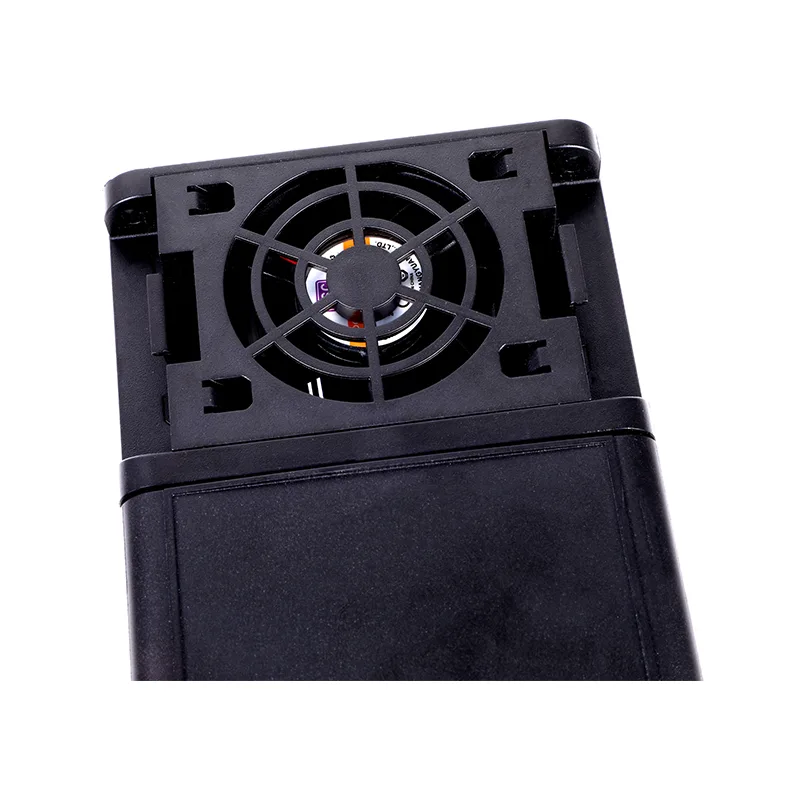

Termisk styring – Intelligent blæserstyring justerer køling baseret på interne temperatur- og belastningsforhold, minimerer støj og forlænger blæserens levetid. Modeller med høj effekt har forstærkede kølepladedesign for forbedret termisk afledning.

Miljøbeskyttelse – Standard IP20-kapsling, velegnet til installation af kontrolpaneler. Valgfrie IP40/IP54/IP66 kabinetter er tilgængelige til applikationer i støvede, fugtige eller nedvaskede miljøer. Konform belægning på PCB giver yderligere beskyttelse mod fugt og forurenende stoffer.

Indbygget EMC-filter – Udvalgte modeller inkluderer et integreret elektromagnetisk kompatibilitetsfilter, der forenkler overholdelse af CE- og andre EMC-standarder og reducerer installationsomkostningerne.

Ofte stillede spørgsmål

Hvad er forskellen mellem V/F-kontrol og vektorkontrol?

V/F-styring holder et fast spænding-til-frekvensforhold. Det er fint til ventilatorer, pumper og generelle applikationer, hvor præcis hastighedskontrol ikke er kritisk. Vektorstyring adskiller flux og drejningsmoment, så du kan kontrollere dem uafhængigt - det giver dig et højere startmoment (op til 150 % ved 0,5 Hz) og bedre hastighedsnøjagtighed. Sensorløs vektor behøver ikke en encoder; lukket sløjfe-vektor gør det, og det skubber hastighedsnøjagtigheden til 0,1 %. De fleste CSIVEI-drev understøtter begge dele, så du kan vælge den, der passer til din applikation.

Hvordan vælger jeg den rigtige VFD til min motor?

Et par ting at overveje:

●  Motoreffekt – VFD'en skal matche eller være lidt større end motorens mærkeværdi.

●  Indgangsspænding – enfaset 230V eller trefaset 400V, sørg for, at den matcher din forsyning.

●  Belastningstype – konstante drejningsmomentbelastninger som transportører eller ekstrudere har normalt brug for VFD'en med en størrelse på 100-120 % af motoreffekten. Variable drejningsmomentbelastninger som blæsere og pumper kan ofte bruge en VFD tilpasset motoreffekten, plus du får energibesparelser.

●  Miljø – for støvede, fugtige eller udendørs steder, gå efter en højere IP-klassificering (IP40, IP54, IP66) eller anbring drevet i et beskyttet kabinet.

●  Kommunikation – hvis du har brug for at tale med en PLC eller SCADA, skal du kontrollere, at drevet understøtter din protokol (Modbus RTU er standard; Profibus, Ethernet/IP osv. er valgfri).

●  CSIVEI har også et størrelsesværktøj og teknisk support, hvis du ønsker en anden mening.

Kan jeg bruge en 1-faset input VFD med en 3-faset motor?

Ja. CSIVEI's 1-fasede 230V-drev tager 1-faset input og output 3-faset strøm til motoren. Det er en almindelig opsætning, når kun enfaset strøm er tilgængelig, men du ønsker effektiviteten og pålideligheden af ​​en trefaset motor. Bare sørg for, at motorens spænding svarer til drevets output—230V trefaset.

Har jeg brug for en ekstern bremsemodstand?

Det afhænger af. Hvis du har brug for hurtig deceleration, eller lasten har høj inerti - som centrifuger, kraner, hejseværker eller oprullere - så ja, du skal bruge en. På drev, der har en intern bremseenhed, håndterer modstanden den regenerative energi for at undgå overspændingsfejl og forkorte stoptider. For ventilatorer og pumper med langsommere deceleration kan du normalt springe det over.

Hvilke kommunikationsprotokoller understøttes?

Alle CSIVEI-drev leveres med Modbus RTU over RS485 som standard. Valgfrie moduler er tilgængelige til Profibus DP, Profinet, Ethernet/IP, CANopen og DeviceNet. Disse lader dig integrere med større PLC- og SCADA-systemer til fjernovervågning, parameterændringer og centraliseret kontrol.

Hvordan konfigurerer jeg drevet for første gang?

CSIVEI-drev har en Quick Start Wizard, der leder dig gennem det væsentlige på få minutter:

Indtast motornavnepladedataene (effekt, spænding, strøm, frekvens, RPM), vælg en applikationsmakro (ventilator/pumpe, transportør, konstant moment), indstil accelerations- og decelerationstider, vælg frekvenskilden (tastatur, analog input, kommunikation), og kør auto-tuning for at optimere motorstyringen. Manualen har alle detaljerne, og tastaturet er aftageligt, så du kan fjernbetjene det, hvis det er nødvendigt.

Hvilke beskyttelser er indbygget i drevet?

CSIVEI-drev inkluderer et solidt sæt beskyttelser: overspænding, underspænding, overstrøm, kortslutning, overtemperatur (køleplade), fasetab på input eller output og motoroverbelastning (elektronisk termisk overbelastning, I²t). Disse hjælper med at holde tingene kørende pålideligt og forlænge udstyrets levetid.

Kan jeg køre flere motorer fra én VFD?

Ja, du kan køre flere motorer parallelt fra et enkelt drev, så længe: det samlede strømforbrug forbliver inden for frekvensomformerens udgangsværdi, hver motor har sin egen termiske overbelastningsbeskyttelse, og du bruger V/F-styring (vektorstyring anbefales ikke til opsætninger med flere motorer). Dette er almindeligt for ventilatorarrays, transportørsektioner eller pumpestationer, hvor motorer kører med samme hastighed sammen.

Hvordan fejlfinder jeg almindelige fejl?

Drevet viser fejlkoder på tastaturet for hurtig diagnose:

●  OC (overstrøm) – tjek for kortslutninger, problemer med motorviklingen eller for kort accelerationstid

●  OV (overspænding) – tjek bremsemodstanden (hvis brugt), eller decelerationstiden er for kort

●  UV (underspænding) – kontroller indgangsstrøm og ledninger

●  OH (overtemperatur) – kontroller køleventilatoren, omgivelsestemperaturen og monteringsafstanden

●  OL (overbelastning) – kontroller motorbelastningen, øg accelerationstiden, eller overvej at øge størrelsen på drevet

Manualen har en komplet fejlkodetabel med detaljerede trin. Hvis noget stadig er slukket, kan CSIVEI teknisk support hjælpe.

Hvordan sparer VFD'en energi?

For variable drejningsmomentbelastninger som blæsere og pumper følger effekten affinitetslovene - den er proportional med hastigheden. Et fald på 20 % reducerer energiforbruget med ca. 50 %. Funktionen Automatic Energy Optimization (AEO) reducerer spændingen for at matche den faktiske belastning for ekstra besparelser. Dvaletilstand slukker også motoren i perioder med lavt behov, hvilket eliminerer inaktiv strømforbrug.

Hvad er den typiske levetid for en VFD, og ​​hvordan vedligeholder jeg den?

Med korrekt installation og betingelser kan en VFD holde 10-15 år. Nøglevedligeholdelse: hold kabinettet rent - støvopbygning dræber køleeffektiviteten; tjek køleventilatorer (holder typisk 3-7 år; udskift, hvis de larmer eller fejler); inspicer DC-buskondensatorer - de ældes med tid og temperatur - hvis drevet har været opbevaret over to år, skal du reformere hætterne, før du tænder for dem; overvåge den omgivende temperatur; sikkerhedskopiere parametre til tastaturet eller eksternt lager lejlighedsvis. En hurtig inspektion hver 6.-12. måned hjælper med at undgå overraskelser.

Kan jeg bruge VFD'en udendørs eller i nedvaskede miljøer?

Standard IP20-drev skal være i et rent, tørt panel. Til udendørs eller barske miljøer tilbyder CSIVEI højere IP-klassificeringer:

●  IP40 – god til støvede steder som tekstilfabrikker eller træbearbejdning

●  IP54/IP55 – støvtæt og stænktæt; fungerer til udendørs indhegninger og nedvaskningsområder

●  IP66 – helt støvtæt og håndterer kraftige vandstråler; velegnet til fødevareforarbejdning, bilvask eller udendørs brug uden ekstra indhegninger

●  Hvis der er ætsende gasser til stede, anbefales en konform belægning på printkortet.

Kommer VFD'en med en garanti og teknisk support?

Ja. CSIVEI-drev leveres med en standard 18-måneders garanti fra fremstillingsdatoen (eller 12 måneder fra installationen, alt efter hvad der er senere). Muligheder for udvidet garanti er tilgængelige for kritiske applikationer. Global teknisk support er tilgængelig via e-mail, telefon og onlineressourcer – brugervejledninger, applikationsvejledninger og konfigurationssoftware er alle inkluderet.

Kundecase: Industriel Ventilationsventilator

Et møbelfabrikant krævede præcis luftstrømskontrol til sit støvopsamlingssystem. At køre blæsere ved fuld hastighed kontinuerligt var ineffektivt og skabte overdreven støj.

Løsning: En CSIVEI 18-30kW VFD blev installeret på hovedudsugningsventilatoren med en tryksensor, der overvågede kanaltrykket for at regulere ventilatorhastigheden.

Resultater:

●  Blæserhastigheden justeres automatisk, så den matcher behovet for støvopsamling

●  Energibesparelse på 45 % under delvis belastning

●  Støjniveau reduceret med 12 dB, hvilket forbedrer arbejdsforholdene

●  Reduceret mekanisk slid på ventilatorlejer og remme

●  Systemet opfylder nu målene for både miljøoverholdelse og driftseffektivitet.
