Regulatoren er tilgængelig i konfigurationer til elektriske motordrevne brandpumper (fuldspændings-, wye-delta-, autotransformer-, blødstart- og delviklingsstartmetoder) og dieselmotordrevne brandpumper (med dobbelte batteriopladere, brændstofsolenoidstyring og motorovervågningskredsløb). Nominel effekt spænder over 5 HK til 400 HK ved 208–600 V trefaset. Automatisk start udløses af et trykfald i systemhovedet - registreret af en tryktransducer eller trykafbrydere - eller af fjernsignaler fra delugeventiler, brandalarmpaneler eller manuelle trækstationer. Når den er startet, kører pumpen, indtil alle startårsager er løst, og pumpen stoppes manuelt eller automatisk, med en minimumsdriftstimer, der forhindrer korte cyklusser. Integrerede alarmer dækker fasefejl, fasevending, motoroverbelastning, pumpesvigt til at starte, lavt tryk og controller ikke i auto, med spændingsfri relæudgange til fjernstyring af bygningen eller tilslutning af brandalarmsystem. En mikroprocessor-baseret operatørgrænseflade viser systemtryk, trefaset spænding og strøm, alarmstatus og hændelseshistorik med en ugentlig testtimer, der automatisk træner pumpen efter en programmeret tidsplan for at verificere systemets parathed. Indkapslingen er fremstillet af kraftigt stål med rød pulverlakering, klassificeret som NEMA Type 2 (IEC IP31) minimum, med valgfri NEMA 3R, 4, 4X (IP65) til udendørs og korrosive miljøer. En integreret automatisk overførselskontakt til generatorbackup fås som ekstraudstyr. Controlleren er UL-listet til UL 218, FM-godkendt til klasse 1321/1323 og CE-mærket, med fuld fabriksgodkendelsestest udført på hver enhed før forsendelse.
Hvor brandsikringssystemer kræver garanteret, kode-kompatibel pumpestyring, der fungerer uden fejl i en nødsituation, giver det industrielle kontrolskab den certificerede start-, overvågnings- og beskyttelsesrygrad.
Kontortårne, hoteller og højhuse med blandet anvendelse er afhængige af automatiske industrielle kontrolskabe for at opretholde sprinklersystemets tryk på de øverste etager. Når et sprinklerhoved åbner, registreres det resulterende systemtrykfald øjeblikkeligt, og brandpumpestyringen starter hovedpumpen for at opretholde vandstrømmen. Regulatorens integrerede alarmudgange forbindes til bygningens brandalarmpanel for central overvågning, mens den ugentlige testtimer automatisk aktiverer pumpen for at verificere mekanisk beredskab uden at kræve, at faciliteterne skal udføre testen manuelt.
Fabrikker, lagre, kemiske forarbejdningsanlæg og kraftværker præsenterer høje brandbelastningsmiljøer, hvor hurtig undertrykkelse er kritisk. Brandpumpestyringer i disse faciliteter er ofte konfigureret med startere med reduceret spænding for at begrænse startstrømmen på anlæggets elektriske systemer. For steder i farlige områder er controlleren installeret fjernt fra den klassificerede zone med egensikre fjernstartindgange. Controllerskabe er specificeret, så de passer til anlægsforholdene - fra støvtætte til cement- og træbearbejdning til korrosionsbestandige til kemiske miljøer.
Lufthavne, kongrescentre, hospitaler, stadioner og offentlige bygninger kræver brandpumpekontrol, der opfylder de højeste standarder for notering og godkendelse. Controllere, der er specificeret til disse offentlige projekter, kræver typisk UL-notering og FM-godkendelse, med dokumentationspakker, herunder enkeltlinjediagrammer, testcertifikater og installationsmanualer. Tryktransducergrænsefladen med papirløs trendlogning gør det muligt for brandvagter og forsikringsselskaber at verificere systemets parathed under inspektioner.
Raffinaderier, tankfarme og offshore-platforme kræver industrielle kontrolskabe, der er konstrueret til de ekstreme krav til pålidelighed i miljøer med høj risiko. Controllere er ofte konfigureret med drivmotorer til dieselmotorer understøttet af dobbeltbatterisystemer for sort-start-evne. Kapslinger er specificeret til NEMA 4X eller IP66 for modstandsdygtighed over for saltspray, kemisk korrosion og jetvask. Regulatorens hændelses- og datalogger giver reviderbare optegnelser for overholdelse af lovgivningen, der dokumenterer hver pumpestart, trykhændelse og alarmtilstand.
Storskala distributionscentre, kølerumsfaciliteter og rack-lagerhuse er afhængige af Industrial Control Cabinet til at levere automatiske sprinklersystemer, der beskytter lagerbeholdning af høj værdi. På grund af de store tagflader kan flere brandzoner beskyttes af et enkelt pumpehus. Regulatorens sekventielle startforsinkelsesfunktion forhindrer samtidig start af flere pumper på samme forsyning og undgår spændingssammenbrud.
Hvor elforsyningen er upålidelig, eller hvor stedets koder kræver en sekundær strømkilde, opretholder dieselmotordrevet industrielt styreskab fuld automatisk startevne uafhængigt af nettet. Controlleren opretholder dobbelte startbatterier med uafhængige smarte opladere, der overvåger batteriets tilstand og advarer operatører om nedbrudte celler. Ugentlige automatiske testkørsler på begge batterier bekræfter, at motoren er klar til at starte uden operatørens indgriben.

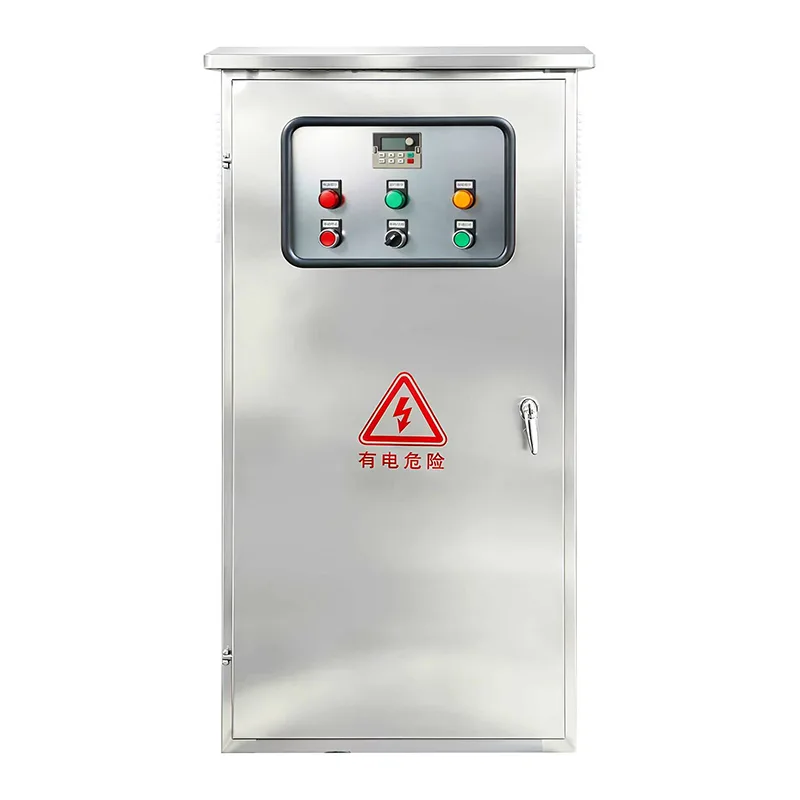

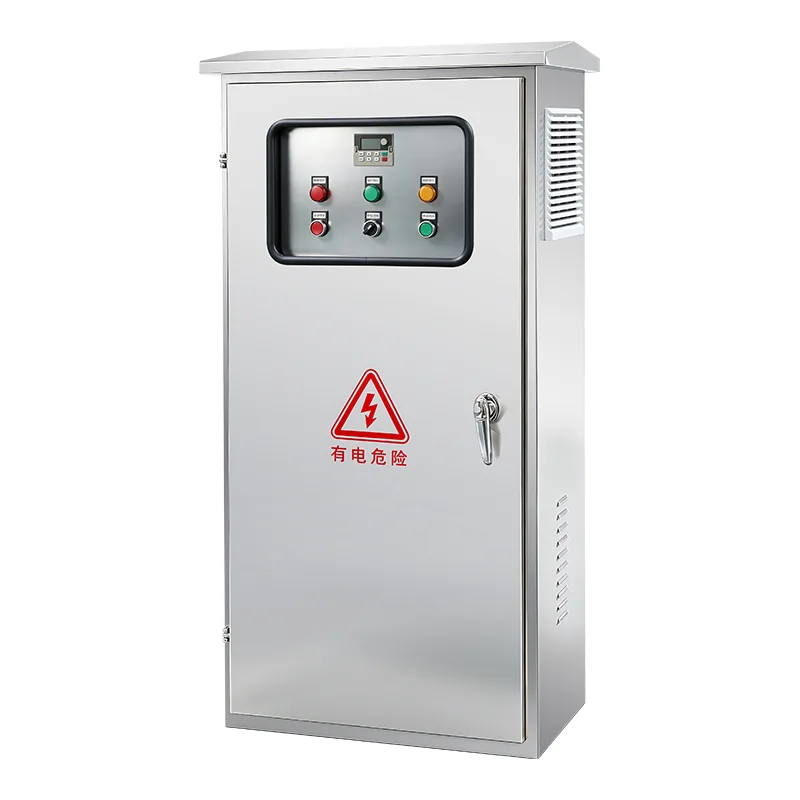

Det er et typeopført, fabriksmonteret kontrolpanel, der er konstrueret til at detektere trykfald, starte brandpumpedriveren, overvåge for fejl og udsende alarmer - alt sammen inden for et kodekompatibelt kabinet designet til brandpumperumsmiljøer.
Regulatoren overvåger kontinuerligt systemtrykket via en tryktransducer eller dobbelttryksafbrydere, der er tilsluttet brandbeskyttelsesvandledningen. Når trykket falder under det feltjusterbare indkoblingssætpunkt, starter regulatoren startsekvensen. For elektriske motordrevne regulatorer lukker motorkontaktoren, og pumpen accelererer til fuld hastighed. For dieselmotordrevne styreenheder aktiverer kontrolkredsløbet brændstofsolenoiden, aktiverer startmotorens startcyklus på batteri 1, og hvis motoren ikke starter inden for en konfigurerbar startperiode, skifter den automatisk til batteri 2 for successive krumningsforsøg. Et kørende detekteringskredsløb - overvågning af generatorens udgangsfrekvens på dieselenheder eller motorstrøm på elektriske enheder - bekræfter vellykket start og afslutter startcyklussen.
Ud over den automatiske trykfaldsdetektion accepterer controlleren yderligere startinput til omfattende systemintegration: fjernmanuel start fra en brandkommandocentral eller trækstation, oversvømmelsesventilstart fra tørrørs- eller pre-action ventilaktivering og flowkontakt eller testtimerstartinput med separate konfigurerbare kørselsvarigheder. I flerpumpeinstallationer forsinker en sekventiel starttimer, at pumpen starter progressivt - Pumpe 1 starter straks ved trykfald, Pumpe 2 efter 5-10 sekunder, Pumpe 3 efter en yderligere forsinkelse - forhindrer samtidig indkobling fra flere store motorer på samme forsyning.
For elektriske motordrevne controllere er det indgående strømkredsløb isoleret af en motorklassificeret isoleringsafbryder og afbryderkombination, mekanisk låst og betjent af et enkelt eksternt monteret håndtag. Skabsdøren besejres kun med et værktøj, når håndtaget er i ON-position, hvilket forhindrer uautoriseret adgang til strømførende dele. Afbryderen er beregnet til at afbryde den fulde motorbelastning. Kortslutningsmodstandsevne er 100.000 A RMS symmetrisk ved 480 V. Motoroverbelastningsbeskyttelse bruger elektroniske overbelastningsrelæer med fasetab, fasevending og detektering af strømubalance. For dieselcontrollere overvåger motorbeskyttelseskredsløb lavt olietryk, høj kølevæsketemperatur, overhastighed og manglende start, med alle betingelser annonceret på controllerens display og via fjernalarmudgange.
Controllerlogikken styres af et mikroprocessorbaseret styrekort, der udfører startsekvensen, overvåger alle input, logger hændelser og driver alarmudgange. En dørmonteret operatørgrænseflade - LCD-tekstdisplay eller farveberøringsskærm - giver systemtryk i realtid, trefasede spændings- og strømaflæsninger, alarmstatus med tidsstemplede hændelses- og dataloggerregistreringer, valg af tilstand (Auto, Manuel, Test, Fra) og ugentlig testtimerprogrammering. Alle trykjusteringer og parameterindstillinger er tilgængelige uden at åbne hovedkabinettets dør, hvilket bevarer skabets integritet og muliggør inspektion uden at udsætte strømførende komponenter.
Standardalarmindikatorer signalerer: Tænd, systemfejl, fasefejl, fasevending, pumpe i drift, pumpe kunne ikke starte, motoroverbelastning, lavt tryk, motorlås, lokal start, fjernstart og delugestart. Et hørbart alarmhorn er monteret på kabinettet. Spændingsfrie relækontakter svarende til hver alarm er tilvejebragt til fjernudmelding via bygningens brandalarmsystem eller BMS. Når en integreret overførselskontakt er inkluderet, dækker yderligere indikatorer Overførselskontakt Normal, Overførselskontakt nødsituation og nødafbryder åben.
Controllerkabinettet er fremstillet af kraftigt stål med brandpumperød pulverbelægning. Minimumsvurdering iht. NFPA 20 §10.3.3.1 er NEMA Type 2 (IEC IP31) drypsikker, velegnet til indendørs pumperum. For pumperum, der er udsat for vandspray fra pumpetætningslækage eller brandsprinklerudledning, er NEMA Type 3R (IP51) eller NEMA Type 4 (IP65) vandtætte kapslinger specificeret. Til udendørs installationer eller korrosive miljøer fås NEMA Type 4X rustfri stålskabe. Kabinettet er gulvmonteret som standard, med vægmonterede konfigurationer tilgængelige for jockeypumpecontrollere.
En valgfri fabriksintegreret automatisk overførselskontakt giver to-kilde strøm til brandpumpen. ATS'en tilsluttes både den normale forsyningsforsyning (kilde 1) og standby-generatorforsyningen (kilde 2). Ved tab af normal effekt, eller når spænding eller frekvens falder uden for forudindstillede tærskler, starter ATS automatisk generatorstart og overfører brandpumpebelastningen til nødkilden. Når normal strøm genoprettes, overføres ATS til den normale kilde og starter generatorafkøling og nedlukning. Overførselskontaktmekanismen er mekanisk låst for at forhindre, at begge kilder forbindes samtidigt. Alle ATS-status og alarmer vises på den delte operatørgrænseflade og sendes via relæudgange.
Den indbyggede ugentlige testtimer starter automatisk brandpumpen på en brugerprogrammeret dag, klokkeslæt og kørselsvarighed – hvilket eliminerer afhængigheden af manuel test for NFPA 25-overensstemmelse. Hændelses- og dataloggeren registrerer systemtrykket over tid sammen med alle starthændelser, alarmforekomster og tilstandsændringer med et tidsstempel. Data kan downloades til en pc via RS232, RS485 eller USB til analyse og rapportering til myndigheder, der har jurisdiktion. Denne papirløse trykregistrering eliminerer vedligeholdelses- og pålidelighedsproblemerne forbundet med mekaniske kortskrivere.
Hvert styreskab gennemgår en fuld fabriksgodkendelsestest før forsendelse: isolationsmodstand, ledningsføring punkt-til-punkt verifikation, funktionstest af den automatiske startsekvens (tryktransducer og kontaktindgange), alle alarm- og meddelelseskredsløb, manuelle og testtilstande, ugentlig testtimer og, hvor monteret, den automatiske overførselskontakt. Regulatoren er UL-listet til UL 218, FM-godkendt til klasse 1321/1323, CSA-certificeret, hvor det er specificeret, og CE-mærket. En omfattende dokumentationspakke leveres med hver enhed.
Q1: Hvilke standarder overholder dette industrielle kontrolskab?
Controlleren er designet og listet i henhold til UL 218 (Standard for Industrial Control Cabinet), FM-godkendt til klasse 1321/1323 og overholder den seneste udgave af NFPA 20. CE-mærkning og CSA-certificering er tilgængelige afhængigt af målmarkedet. Hver controller er fabriksmonteret, tilsluttet og testet som en komplet enhed før forsendelse, som krævet af NFPA 20.
Q2: Hvilke typer brandpumper kan denne controller styre?
Regulatoren er tilgængelig i to hovedkonfigurationer: elektriske motordrevne regulatorer til egern-bure-induktionsmotorer fra 5 HK til 400 HK på tværs af 208–600 V trefasede og dieselmotordrevne controllere med integrerede dobbelte batteriopladere og motorovervågningskredsløb. Elektriske controllere understøtter fuldspænding, wye-delta (åben og lukket overgang), autotransformer, primær modstand, delvikling og soft-start startmetoder.
Q3: Hvordan fungerer den automatiske startsekvens?
Regulatoren overvåger kontinuerligt systemtrykket via en tryktransducer. Når trykket falder under den feltjusterbare indkoblingstærskel, starter regulatoren startsekvensen. En justerbar løbetimer forhindrer kort cykling. Pumpen fortsætter med at køre, indtil alle startårsager er forsvundet, og et manuelt eller automatisk stop er startet. I tilfælde af diesel-controllere, starter controlleren fra batteri 1, og hvis motoren ikke starter, skifter den til batteri 2 for successive forsøg.
Q4: Kan controlleren starte fra andre signaler end et trykfald?
Ja. Fjernmanuel start fra en trykknap eller brandalarmpanel, oversvømmelsesventilstart fra tørrørs- eller pre-action ventilaktivering og en ugentlig testtimer er alle standardstartinput. Hver indgang kan konfigureres med sin egen kørselsvarighed og prioritetsniveau. I flerpumpeinstallationer forskyder en sekventiel starttimer pumpens start for at undgå samtidig motorstart.
Spørgsmål 5: Hvilke alarmer leveres, og hvordan kommunikeres de eksternt?
Standard visuelle og hørbare alarmer dækker: Tænd, systemfejl, fasefejl, fasevending, pumpe kører, pumpe kunne ikke starte, motoroverbelastning, lavt tryk, motorlås, lokal start, fjernstart og deluge start. Hver alarm har en tilsvarende spændingsfri relæudgang for tilslutning til bygningens brandalarmsystem eller BMS. Et hørbart alarmhorn er monteret på skabsdøren.
Spørgsmål 6: Hvad er den mindste krav til kapsling, og hvilke klassificeringer er tilgængelige?
I henhold til NFPA 20 er den mindste kapslingsklassificering NEMA Type 2 (IEC IP31) drypsikker. Dette er standard. For pumperum, der er udsat for vandspray eller placeret udendørs, er NEMA Type 3R (IP51), Type 4 (IP65) og Type 4X (IP66, rustfrit stål) kabinetter tilgængelige som ekstraudstyr.
Q7: Er der en automatisk overførselskontakt inkluderet?
En integreret automatisk overførselskontakt fås som ekstraudstyr, fabriksintegreret i styreenhedens kabinet. Den overføres automatisk til en standby-generatorforsyning ved tab af normal strøm og genoverføres ved genoprettelse. ATS deler controllerens operatørinterface og alarmrelæudgange. Alternativt kan regulatoren leveres uden ATS, hvis overførselsafbryderen er installeret separat opstrøms.
Q8: Hvordan er den ugentlige testfunktion konfigureret?
Den indbyggede ugentlige testtimer tillader programmering af testdag, tid og kørselsvarighed. Når den er planlagt, starter regulatoren automatisk pumpen på det programmerede tidspunkt, kører den i den indstillede varighed og stopper derefter. Testen kan konfigureres til at finde sted ugentligt, hver anden uge eller månedligt. Alle testkørsler registreres i hændelsesloggen med dato, klokkeslæt og varighed.
Q9: Hvad er kortslutningsmodstandsvurderingen?
Regulatoren har en kortslutningsmodstand på 100.000 A RMS symmetrisk ved 480 V (25.000 A ved 600 V). Denne høje modstandsklassificering sikrer, at controlleren sikkert kan håndtere fejltilstande på forsyningen uden strukturel eller elektrisk skade, hvilket er kritisk for en livssikkerhedsenhed, der skal forblive i drift under en brandhændelse.
En stor international lufthavn i Mellemøsten gennemførte et større terminaludvidelsesprojekt, hvor der blev tilføjet nye baner, detailzoner og bagagehåndteringsfaciliteter. Brandbeskyttelsesdesignet specificerede et dedikeret brandpumpehus med tre elektriske motordrevne brandpumper (tjeneste, assist, standby) og en jockeypumpe, der forsyner automatiske sprinkler- og standrørsystemer på tværs af det nye terminalfodaftryk. Overholdelse af NFPA 20, UL-liste og FM-godkendelse var obligatorisk.
Lufthavnens brandsikkerhedsmyndighed pålagde strenge betingelser for pumpekontrolsystemet. Alle controllere skulle være UL-listede og FM-godkendte, uden undtagelser for lokalt fremstillede alternativer. Den sekventielle startlogik skulle forhindre samtidig motorindkobling på lufthavnens mellemspændingsfordeling, hvilket kunne kompromittere andre kritiske belastninger. Regulatorerne skulle kommunikere pumpestatus, trykdata og alarmforhold til både terminalens brandalarmpanel og lufthavnens centraliserede bygningsstyringssystem. Derudover skulle pumperummet placeres udendørs i et soleksponeret miljø med høj luftfugtighed, hvor omgivelsestemperaturerne i dagtimerne kunne nærme sig 55°C.
Den fabriksmonterede, UL-listede controller var den eneste kompatible løsning. Vigtigste tekniske årsager:
● Controllerne blev konfigureret med wye-delta lukket overgang, der begynder at minimere startstrømmen og samtidig forhindre spændingsfald på lufthavnens følsomme strømnetværk.
● Den sekventielle starttimer for pumpe 2 og pumpe 3 blev indstillet til henholdsvis 10 sekunders og 20 sekunders forsinkelser, hvilket sikrede, at ingen to motorer trak startstrøm samtidigt.
● Den integrerede tryktransducer med papirløs datalogning eliminerede den mekaniske kortskriver, som brandmyndigheden identificerede som et almindeligt fejlpunkt i tidligere lufthavnsinstallationer.
● NEMA 4 (IP65) vejrbestandige kabinetter med solsejl og interne anti-kondensvarmere blev specificeret til det udendørs pumpehus, med rustfrit stål hardware overalt.
● Spændingsfrie alarmrelæudgange blev forbundet til terminalens brandalarmpanel og BMS, mens RS485 Modbus leverede detaljerede diagnostiske data til lufthavnens vedligeholdelsesstyringssystem.
● Den fabriksintegrerede automatiske overførselskontakt i hver controller sikrede, at standby-generatoren ved tab af normal strømforsyning ville starte og forsyne brandpumperne automatisk uden at være afhængig af eksternt overførselsudstyr.
Tre elektriske motordrevne industrielle styreskabe (150 HK, wye-delta lukket overgang, NEMA 4-kabinetter med integreret ATS) og en jockeypumpecontroller blev fremstillet, fabrikstestet og sendt som komplette samlinger. Idriftsættelse på stedet involverede tilslutning af indgående forsynings- og generatorforsyninger, motorkabler, tryktransducer og alarmrelæudgange. Hele idriftsættelsen blev afsluttet på fem dage pr. controller. Fabriks-FAT-dokumentation blev indsendt til lufthavnens brandmyndighed og accepteret uden revision.
● Alle flyveledere bestod lufthavnens brandmyndigheders accepttest ved første præsentation, inklusive simuleret strømsvigt og generatoroverførselstest.
● Vye-delta lukket overgangsstart eliminerede spændingsfaldsklager fra lufthavnens elektriske driftsteam.
● Det papirløse trykregistrerings- og hændelseslogningssystem gjorde det muligt for brandmyndigheden at verificere systemets parathed under kvartalsvise inspektioner uden manuel udskiftning af diagrammet.
● I det første driftsår trænede den ugentlige testtimer konsekvent pumperne som planlagt, med to mindre problemer med pumpetætningslækage identificeret tidligt gennem testkørslens datalogning – hvilket forhindrede nedbrydning til en fejl, der kun ville være blevet opdaget under en nødsituation.
● Lufthavnsmyndigheden har siden medtaget den samme controllerspecifikation i sine standarddesignretningslinjer for alle fremtidige terminal- og tilhørende bygningsprojekter i lufthavnen.
