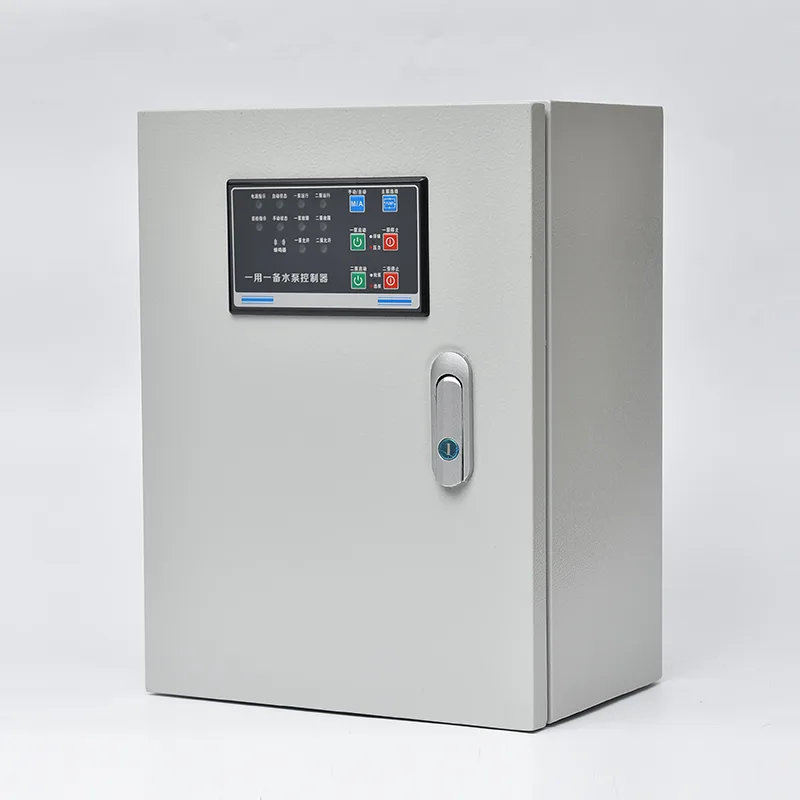

Kontrolpanel til vandbehandlingspumpe

Køb kvalitetskontrolpanel til vandbehandlingspumpe fra den førende kinesiske producent CSIVEI. Den integrerer indgående afbrydere, pumpekontaktorer eller softstartere, overbelastningsrelæer, en programmerbar logisk controller eller dedikeret pumpecontroller og niveausensorgrænseflader i et enkelt gulvstående eller vægmonteret kabinet. Nominel effekt spænder over 0,75 kW til 250 kW ved 380–480 V trefaset. Væskeniveaudetektion accepterer input fra svømmerafbrydere, hydrostatiske tryktransmittere eller ultralydssensorer - controlleren starter automatisk driftspumpen, når sumpen fyldes, bringer en hjælpepumpe ind, hvis indstrømningen overstiger enkeltpumpekapaciteten, og aktiverer højniveaualarmudgange, hvis niveauerne fortsætter med at stige. En automatisk alterneringsfunktion roterer hovedpumpens rolle baseret på driftstimer eller hver startcyklus, hvilket afbalancerer mekanisk slid. Hvert pumpekredsløb er individuelt beskyttet mod overbelastning, kortslutning, fasetab og fasevending. Yderligere beskyttelser, der er specifikke for spildevandsopgaver - såsom tætningslækageovervågning, lejetemperaturovervågning og pumpeblokering via understrøms- eller overbelastningsprofilering - er integreret for at fange problemer, før der opstår motorskade. Et dørmonteret HMI viser sumpniveau, pumpestatus, driftstimer og fejlhistorik. Kommunikation via Modbus RTU/TCP eller valgfri 4G-gateway muliggør fjernovervågning og SCADA-integration. Kabinettet bruger galvaniseret stål med anti-korrosionspulverlakering, klassificeret IP55 standard eller IP65 til udendørs installation.

Ideelle applikationer

Fra kommunale spildevandsstationer til industrielt spildevandshåndtering giver vandbehandlingspumpens kontrolpanel automatiseret, uovervåget pumpestyring til de mest krævende spildevandsmiljøer.

Kommunale spildevandsløftestationer

Byernes kloaknet er afhængige af elevatorstationer til at løfte spildevand fra lavtliggende opsamlingssteder til tyngdekraftledninger eller renseanlæg. Kontrolpanelet styrer en til fire dykpumper i en våd brøndkonfiguration, og justerer automatisk pumpedriften, da indstrømningen varierer med det daglige brugsmønster. Alarmudgange på højt niveau forbindes til telemetrisystemet for central SCADA-meddelelse, mens alterneringsfunktionen sikrer balanceret pumpeslid på tværs af den installerede flåde.

Spildevandsrensningsanlæg

Inden for renseanlæg håndterer pumpestationer råspildevandsindtag, primær slamoverførsel, retur aktiveret slam og udledning af behandlet spildevand. Panelet styrer hvert pumpesæt uafhængigt med integreret overvågning for tætningslækage og lejetemperatur, der er afgørende for at forhindre dykmotorfejl i kontinuerlige applikationer. Kommunikation med anlægget SCADA leverer flow, energi og fejldata i realtid.

Industrielt spildevand og processpildevand

Fødevareforarbejdning, kemikalie-, tekstil- og minedrift genererer spildevand med egenskaber, der udfordrer standard pumpestyringer - ætsende væsker, højt tørstofindhold, forhøjet temperatur eller fibrøst materiale. Panelets motorbeskyttelsesprofiler kan indstilles til at detektere pumpeblokering tidligt, og starte en automatisk vend-og-gen-forsøg-cyklus for at fjerne pumpehjulets forhindringer, før der kræves operatørindgreb.

Kommercielle og boligkomplekse pumpestationer

Store kontorparker, indkøbscentre og multi-tårne ​​boligbyggerier, der opererer under kommunal kloakkvalitet, kræver pålidelig styring af kælderbrøndpumpe. Panelet giver fuldautomatisk drift med alarmudgange på højt niveau forbundet til bygningsstyringssystemet, hvilket sikrer ingen risiko for spildevandsbackup til optagede rum. Dens kompakte vægmonterede konfiguration passer til det begrænsede planterum, der er typisk for kommercielle kældre.

Regnvands- og oversvømmelsespumpning

Regnvandsstationer, der håndterer afstrømning under kraftige regnhændelser, står over for lange tomgangsperioder efterfulgt af pludselig, intens tilstrømning. Panelet tilbyder et aktiveringsskema i regntilstand: Når en stormudløser modtages fra en regnmåler eller stigende brøndniveau, går alle pumper ind i en prioriteret startsekvens. Hurtig vekslen under forlænget stormpumpning forhindrer en enkelt pumpe i at bære den fulde termiske belastning.

Fjern- og uovervågede installationer

Spildevandspumpestationer i landlige eller spredte områder drager fordel af panelets fulde automatiserings- og fjernovervågningskapacitet. En indbygget 4G-gateway eller radiotelemetri-interface sender pumpestatus, sumpniveau og alarmdata til et centralt driftscenter. Operatører kan anerkende alarmer og nulstille ture på afstand, hvilket drastisk reducerer omkostningerne og forsinkelsen af ​​besøg på stedet til stationer, der kan være hundreder af kilometer fra hinanden.

Teknisk dybdedykning

Vandbehandlingspumpens kontrolpanel kombinerer niveaubaseret pumpesekvensering, spildevandsspecifik motorbeskyttelse og robust miljøhærdning i en enkelt fabrikstestet samling.

Niveaudetektion og pumpesekvensering

Regulatoren accepterer et eller flere niveausignaler fra svømmerafbrydere (diskrete, typisk fire niveauer: stop, hovedpumpestart, forsinkelsespumpestart, høj alarm) eller en kontinuerlig 4-20 mA analog input fra en hydrostatisk tryktransmitter eller ultralydssensor. Når sumpniveauet stiger til det førende startpunkt, starter driftspumpen. Hvis tilstrømningen overstiger enkeltpumpens udledningshastighed, og niveauet fortsætter med at stige til forsinkelsesstartpunktet, starter regulatoren en hjælpepumpe. Når niveauet falder til stoppunktet, stopper alle pumper. Højniveaualarmen udløses, hvis sumpen når en kritisk tærskel - hvilket indikerer indstrømning ud over pumpekapaciteten eller en pumpesvigt - og dette signal sendes til telemetrisystemet som en prioriteret alarm. En konfigurerbar efterløbstimer holder pumperne i drift kort efter at have nået stoppunktet for at rydde afgangsledningen, hvilket forhindrer faststofbinding.

Automatisk veksling og vagtstyring

Regulatoren skifter hovedpumpebetegnelsen for hver pumpecyklus eller på en konfigurerbar driftstimebasis. Veksling finder sted ved stoppunktet — efter at den aktuelle cyklus er afsluttet, bliver den næste pumpe i rækkefølge ledningen. Hvis hovedpumpen ikke starter eller tripper under drift, udpeger regulatoren automatisk den næste tilgængelige pumpe som ledning og starter den med det samme, mens den låser den fejlbehæftede pumpe og genererer en alarm. Denne automatiske omstilling sikrer kontinuerlig stationsdrift uden operatørindgreb.

Spildevandsspecifik motorbeskyttelse

Ud over standard overbelastnings- og kortslutningsbeskyttelse inkorporerer panelet beskyttelser, der er skræddersyet til fejltilstande for dyk-kloakpumper. Detektion af tætningslækage bruger en ledningsevnesensor i pumpens oliekammer eller tætningshulrum. Hvis der registreres vandindtrængning, udløser panelet en alarm - hvilket muliggør vedligeholdelsesplanlægning, før motorviklingen kompromitteres - og kan konfigureres til at udløse pumpen, hvis lækagen når en kritisk tærskel. Lejetemperaturovervågning accepterer PTC termistor eller PT100 indgange indlejret i pumpemotoren. Overtemperatur udløser enten en alarm eller et trip afhængigt af sværhedsgraden. Pumpeblokeringsbeskyttelse bruger motorstrømsprofilering: Hvis styreenheden ser et pludseligt fald i strømmen under det normale driftsbånd, hvilket indikerer et blokeret eller fastlåst pumpehjul, starter den en konfigurerbar omvendt-og-forsøg-cyklus (en eller flere korte løb i omvendt retning for at fjerne forhindringen), før den alarmerer.

Startmetoder

Panelet matcher startmetoden til pumpemotorens størrelse og forsyningsbegrænsninger på stedet. Direkte-on-line start passer til mindre pumper op til ca. 7,5 kW. Stjerne-trekant-start reducerer tilløb til pumper med medium effekt. Softstartere er specificeret til større pumper, hvor forsyningsspændingsfald skal kontrolleres, og kontraventilslam fra brat start skal undgås. VFD'er bruges, hvor drift med variabel hastighed er påkrævet - for eksempel ved at matche pumpehastigheden til indstrømningen for at opretholde et ensartet vådbrøndniveau i stedet for at cykle mellem faste tænd-sluk-punkter.

Styr magt og sikkerhed

En dedikeret styretransformator leverer 24 VAC eller 24 VDC til controlleren, HMI, sensorer og alarmkredsløb - fuldstændigt isoleret fra motorens strømvej. Nødstop-trykknapper på paneldøren isolerer pumpestrømmen mekanisk. En ekstern sikkerhedslåsesløjfe accepterer input fra vådbrøndgasdetektion, dørlåse på pumpestationens indgang og termisk beskyttelse fra alt opstrømsudstyr.

HMI og operatørgrænseflade

Et dørmonteret tekstdisplay eller farveberøringsskærm giver sumpniveau i realtid, pumpestatus, driftstimer, starttælling, motorstrøm og aktive alarmer med tidsstemplet fejlhistorik. Interfacet understøtter manuel pumpestyring til vedligeholdelse, med automatisk gendannelse efter en konfigurerbar timeout for at forhindre utilsigtet manuel spærring. Parameterjustering — niveausætpunkter, efterløbstimere, alterneringstilstand — er adgangskodebeskyttet.

Fjernovervågning

Standard RS485 Modbus RTU forbindes til pumpestations telemetrienheder. En valgfri 4G- eller Ethernet-skygateway giver direkte internet- og smartphoneadgang til pumpestatus, niveaudata, energiforbrug og alarm-push-meddelelser. En tør kontaktalarmudgang for hver pumpefejl og den almindelige højniveautilstand er typisk forbundet med telemetrisystemet som en prioritet over enhver netværksbaseret alarm.

Indkapsling og korrosionsbeskyttelse

Spildevandspumpestationer har en ætsende atmosfære - svovlbrinte, fugt og i nogle tilfælde kemiske dampe. Skabet er fremstillet af galvaniseret stål med en kemikaliebestandig pulverlakering. IP55 er standard; IP65 med forseglet kabelindføring via kompressionsforskruninger er specificeret til udendørs eller udsatte installationer. Ventilationsfiltre bruger aktivt kulmedie, hvor H₂S-eksponeringen er betydelig. Alt indvendigt metalværk er belagt eller rustfrit stål, og PCB'er er konformt belagt mod fugt og ætsende gasser.

Ofte stillede spørgsmål

Q1: Hvilke niveausensorer kan panelet acceptere, og hvor mange niveauer kontrollerer det?

Panelet accepterer svømmerafbrydere (typisk fire diskrete niveauer), hydrostatiske tryktransmittere (4-20 mA) eller ultralydssensorer. Med diskrete flydere er kontrolniveauerne stop, hovedpumpestart, forsinkelsespumpestart og høj alarm. Med en analog sensor programmeres disse sætpunkter direkte i controlleren, hvilket giver større fleksibilitet og fjernjusterbarhed.

Q2: Hvordan håndterer panelet pumpeblokering fra klude og faste stoffer?

Regulatoren overvåger motorstrømmen kontinuerligt. Hvis strømmen falder væsentligt under det normale pumpebånd, identificerer controlleren en sandsynlig blokering og starter en automatisk omvendt-og-forsøg-sekvens. Pumpen køres kortvarigt baglæns for at fjerne forhindringen, og genstartes derefter fremad. Hvis forsøget lykkes, og strømmen normaliseres, fortsætter driften. Hvis blokering fortsætter efter det konfigurerede antal forsøg, spærres pumpen ude, og en alarm genereres.

Q3: Hvad sker der, hvis driftspumpen svigter under drift?

Regulatoren udpeger straks den fejlbehæftede pumpe som utilgængelig, vælger den næste tilgængelige pumpe i rotationssekvensen, starter den og udløser en fejlalarm. Denne automatiske omstilling sikrer, at pumpningen fortsætter uden forsinkelse. Den fejlbehæftede pumpe forbliver spærret, indtil alarmen er kvitteret og fejlen udbedret.

Spørgsmål 4: Hvordan fungerer alternering, og kan jeg indstille det til køretimebaseret rotation?

Skift ændrer, hvilken pumpe der fungerer som ledning efter hver komplet pumpecyklus eller på en konfigurerbar driftstimetærskel. Driftstime-baseret rotation udligner mekanisk slid og tætningslevetid på tværs af alle pumper. Veksling sker ved stoppunktet, når sumpen er tom, så der er ingen risiko for hændelser på højt niveau under omstillingen.

Q5: Hvilke muligheder for kommunikation og fjernalarm er inkluderet?

Panelet giver: Spændingsfrie relækontakter til almindelig alarm, højniveaualarm og individuel pumpefejl (til fastkablet telemetriforbindelse); RS485 Modbus RTU som standard for lokal SCADA eller RTU integration; og valgfri 4G cloud-gateway til direkte fjernadgang via webbrowser eller smartphone-app med push-notifikationsalarmer.

Q6: Kan panelet køre på en backup-generator?

Ja. Panelets pumpesekvensering og bløde startere eller stjerne-trekantstartere begrænser startstrømmen, hvilket gør det muligt for en generator at starte pumper inden for sin kapacitet. Et valgfrit generatorindgangssignal kan reducere antallet af pumper, der må køre samtidigt, når de er på reservestrøm, hvilket forhindrer overbelastning af generatoren.

Q7: Hvilken vedligeholdelse kræver panelet?

Månedlig visuel inspektion af dørtætninger, ventilationsfiltre og indvendig tilstand. Kvartalsvis kontrol af strømafslutninger og kontaktortilstand. Årlig funktionstest af niveauindgange, højniveaualarm, alterneringslogik og sikkerhedsanordninger. Panelets korrosionsbeskyttelsesforanstaltninger bør efterses årligt i aggressive miljøer. Kontaktorer er den primære servicevare, med udskiftningsintervaller afhængige af pumpens cyklusfrekvens.

Et regionalt spildevandsnetværk — Opgradering af liftstationskontrol

Baggrund

En regional vandmyndighed i Det Forenede Kongerige drev over 40 kloakstationer på tværs af landdistrikter og forstæder, opsamlede spildevand fra små samfund og pumpede det til centraliserede renseanlæg. Mange stationer var 15 til 25 år gamle med aldrende kontrolpaneler, der brugte grundlæggende flydekontaktrelælogik. Myndigheden stod over for stigende udkaldsomkostninger for pumpeblokeringer og fejl, manglende overblik over stationsstatus mellem planlagte inspektioner og stigende vanskeligheder med at skaffe reservedele.

Udfordringen

De eksisterende relæbaserede paneler tilbød ingen fjernovervågning, ingen detektering af pumpeblokering og ingen automatisk vekslen - hver station kørte en enkelt pumpe med en manuel standby, der krævede et fysisk besøg for at skifte. Blokeringshændelser på vagtpumpen forblev uopdaget, indtil standbypumpen også alarmerede, hvilket resulterede i nødkald og lejlighedsvis spildspild. Stationerne var spredt ud over 1.500 kvadratkilometer, hvilket gjorde reaktiv vedligeholdelse både langsom og dyr.

Da myndigheden planlagde en opgradering af kontrolsystemet, skulle de nye paneler passe ind i de eksisterende overjordiske kiosker uden civile ændringer, interface med både eksisterende svømmerafbrydere og nye ultralydsniveausensorer og kommunikere via myndighedens eksisterende telemetrinetværk - en blanding af UHF-radio og GPRS, der krævede simple tørkontaktalarmudgange sammen med Modbus-data. Specifikationen krævede også automatisk alternering, blokeringsdetektering og tætningslækageovervågning.

Hvorfor kontrolpanel til vandbehandlingspumpe?

Den fabriksudviklede panelløsning imødekom alle krav i en enkelt pakke. Paneler blev bygget til de nøjagtige monteringsdimensioner af kioskens bagplader, hvilket undgik ethvert strukturelt arbejde. Controlleren accepterede både eksisterende svømmerafbryderindgange og nye ultralydssignaler på 4-20 mA, hvilket gjorde det muligt at opgradere stationer gradvist.

Detektionen af ​​pumpeblokering viste sig at være afgørende. Tidlige forsøg på tre stationer identificerede, at mange blokeringsudkald faktisk var periodiske problemer, der ryddede sig selv – panelets automatiske vend-og-forsøg-sekvens løste disse uden operatørens indgriben. Kun vedvarende blokeringer udløste en alarm. Tætningslækageovervågning registrerede fugtindtrængning i to pumper under idriftsættelsen, hvilket muliggjorde forebyggende lejeudskiftning, før pumperne blev sat i normal drift.

Alarmudgange blev konfigureret til at interface direkte med myndighedens eksisterende UHF-telemetriudstationer. Kombineret med Modbus-data, der er tilgængelige for SCADA-teamet, fik myndigheden både enkel fejlmeddelelse og detaljerede stationsanalyser.

Implementering

Fyrre præfabrikerede paneler, konfigureret til dobbeltpumpestationer (1,5 kW til 15 kW), blev fremstillet og testet over fire måneder og installeret af myndighedens elektriske team efter en standardiseret idriftsættelsesprocedure. Paneler inkluderede bløde startere på pumper på 7,5 kW og derover, lækage- og lejetemperaturovervågningsindgange, blokeringsdetekteringslogik og både flyder- og ultralydsniveaukompatibilitet. Ved en gradvis udrulning blev seks stationer opgraderet om måneden, og hele netværket blev afsluttet på under otte måneder.

Resultater

●  Nødpumpeudkald reduceret med ca. 60 % inden for det første år, drevet af den automatiske tilbagevenden-og-forsøg at fjerne mindre blokeringer og tidlig advarsel fra tætningslækageovervågning, hvilket muliggør planlagt vedligeholdelse.

●  Pumpeafbalancerede driftstimer på tværs af drifts- og standbypumper for første gang på de fleste stationer, hvilket forlænger serviceintervallerne for mekanisk tætning og leje.

●  SCADA-teamet fik realtidssynlighed af sumpniveauer, pumpestatus og driftstimer på tværs af alle 40 stationer, hvilket erstattede den tidligere afhængighed af ugentlige fysiske inspektioner.

●  Operatører rapporterede, at det standardiserede panellayout på tværs af alle stationer forenklede fejlsøgningen dramatisk, da hver tekniker vidste præcis, hvor hver komponent og terminal var placeret.

●  Myndigheden har siden vedtaget den samme panelspecifikation for yderligere 15 stationer i et netværksudvidelsesprogram.
