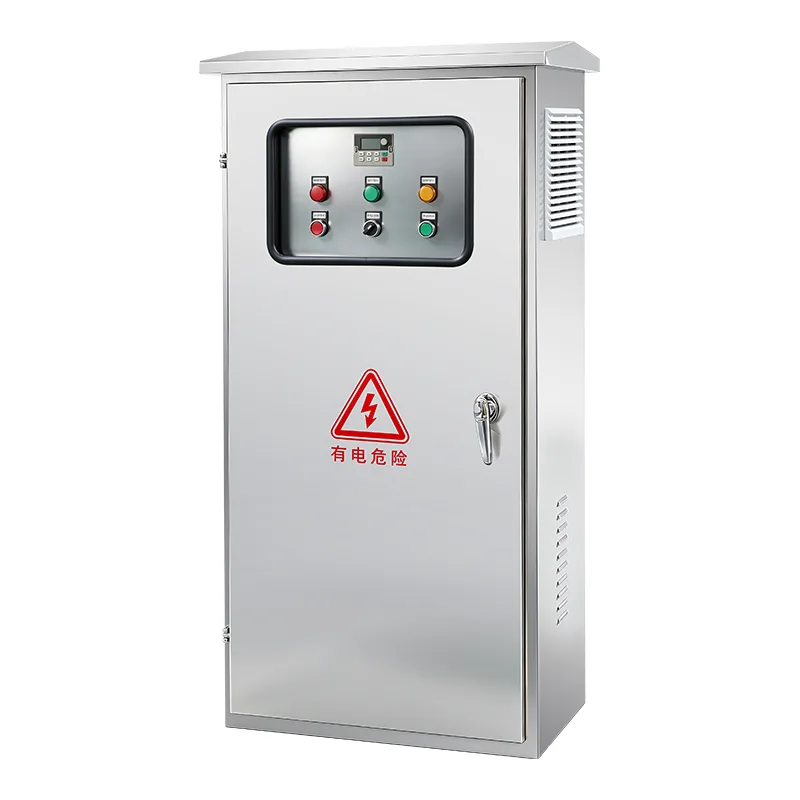

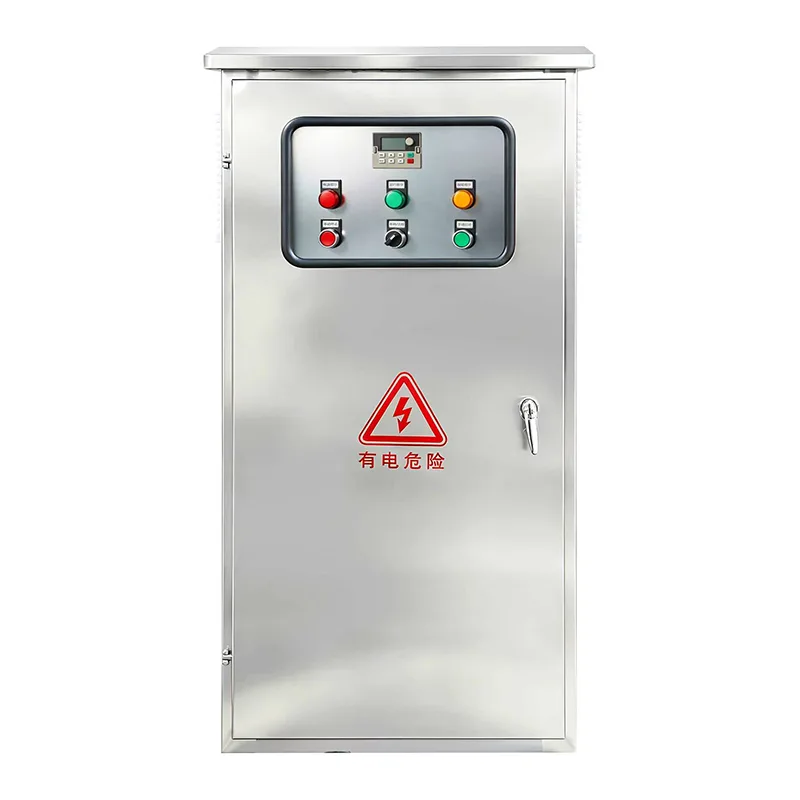

El-oplader strømfordelingsskab

Tilgængelig i fleksible konfigurationer, der passer til ethvert ladestedslayout, accepterer Csivei-fabrikkens kvalitets EV Charger Power Distribution Cabinet en enkelt indgående AC-forsyning - typisk 400V trefaset med strømstyrker fra 100A til 1600A og derover - og distribuerer den til flere udgående opladerkredsløb. Hver udgående feeder er individuelt beskyttet af en støbt kasseafbryder eller sikringsadskiller, med dedikeret fejlstrømsbeskyttelse, hvor det er nødvendigt. Et centraliseret energimålerrum rummer indtægtsmålere, hvilket muliggør fakturering pr. kredsløb eller pr. oplader i overensstemmelse med lokale forsyningskrav. Type 1+2 overspændingsbeskyttelse på hovedbussen sikrer hele stedet mod lyninducerede transiente overspændinger. Skabets kabinet, klassificeret IP54 til IP65 afhængigt af installationsmiljøet, er fremstillet af galvaniseret stål med vejrbestandig pulverbelægning. En valgfri smart energistyringscontroller giver belastningsbalancering, faserotation, opladerplanlægning og overvågning i realtid via RS485 Modbus eller Ethernet, der integreres problemfrit i OCPP-baserede opladningsstyringsplatforme. Fuld overensstemmelse med IEC 61439-1, IEC 60364-7-722 og gældende regionale standarder opretholdes.

Produktapplikationer

EV Charger Power Distribution Cabinet, der fungerer som den elektriske rygrad i enhver moderne el-opladningsinstallation, konsoliderer stedets strømstyring i et enkelt, fabrikskonstrueret kabinet – hvilket reducerer det elektriske arbejde på stedet, accelererer idriftsættelsen og forbedrer driftssikkerheden.

Offentlige hurtigladestationer

Motorvejsserviceområder, opladningspladser i byer og tankstationer, der anvender flere DC-hurtigopladere, kræver robust strømfordeling med høj kapacitet. Kabinettet modtager hovedforsyningen og distribuerer beskyttede, individuelt afmålte feeds til hver oplader. Det centraliserede målerrum understøtter fakturering i forsyningsgrad for hver bay, mens den integrerede overspændingsbeskyttelse beskytter dyr hurtigoplader-kraftelektronik mod nettransienter.

Flåde & Logistik Opladningsdepoter

Elektriske busdepoter, last-mile leveringsknudepunkter og kommunale flådegårde kører flere opladere samtidigt under opladningsvinduer natten over. Fordelingsskabet centraliserer indgående strøm- og belastningsstyring, så depotoperatøren kan balancere efterspørgslen på tværs af opladere, forhindre hovedafbryderudbrud og planlægge opladning til tarifperioder uden for spidsbelastningsperioder. Skabets generøse feederkapacitet rummer fremtidig flådeudvidelse uden større elektriske efterarbejder.

Ladeinstallationer til kommercielle og arbejdspladser

Kontortårne, indkøbscentre og erhvervsparker, der leverer opladning af elbiler til medarbejdere eller kunder, installerer typisk snesevis af AC-opladere på tværs af flere parkeringsniveauer. Et centralt distributionsskab pr. etage eller zone accepterer en sub-hovedforsyning og distribuerer strøm til individuelle vægmonterede opladere. Måling pr. kredsløb muliggør nøjagtig energiomkostningsallokering til lejervirksomheder eller afdelingsbudgetter.

Boliglejlighed & Condominium Parkering

Boligbebyggelser i flere etager, der eftermonterer elbil-opladning på tværs af snese- eller hundredvis af parkeringspladser, nyder godt af en fordelingsskabstilgang. Et eller flere skabe placeret i elektriske stigerum eller omstillingsrum på parkeringsniveau modtager bygningens EV-dedikerede forsyning og distribuerer beskyttede, afmålte feeds til individuelle opladere ved beboerbåse. Belastningsstyring i kabinettet forhindrer el-opladning i at overskride bygningens tildelte elektriske kapacitet.

Motorvej og fjerntliggende rastepladser

Standalone opladningssteder væk fra byinfrastruktur mangler ofte eksisterende LV-fordelingstavler, der er egnede til EV-opladerbelastninger. Et dedikeret strømfordelingsskab, der er installeret ved siden af ​​transformeren eller generatorsættet, giver et komplet, prækonfigureret LV-distributionspunkt - eliminerer behovet for brugerdefineret tavlefabrikation på stedet og reducerer idriftsættelsestiden betydeligt.

Mixed-Use Udviklinger & Mega-projekter

Storskala udviklinger, der kombinerer boliger, kommercielle, detailhandel og offentlig parkering kan implementere flere distributionsskabe i en trindelt arkitektur. Et indgående hovedskab på transformerstationen forsyner underfordelingsskabe i hver parkeringszone, hvilket skaber en struktureret, skalerbar strømfordelingstopologi, der matcher faseopbygning og voksende EV-optagelse.

Teknisk dybdedykning

EV Charger Power Distribution Cabinet er konstrueret som et fuldt integreret, fabriksmonteret LV-tavle specielt designet til de unikke elektriske krav fra EV-opladningsinfrastrukturen.

Indgående forsyning og hovedbeskyttelse

Skabets indgående sektion accepterer enkelt- eller dobbeltforsyningskabler, der er termineret på en hovedafbryder eller luftafbryder, der er klassificeret til at matche stedets maksimale efterspørgsel. ACB'er med mikroprocessorbaseret beskyttelse tilbyder justerbare tærskler for overbelastnings-, kortslutnings- og jordfejlsbeskyttelse, med lysbueafbødningsfunktioner, hvor det er nødvendigt. Indgående overspændingsbeskyttelse — Type 1 SPD'er, der er i stand til at håndtere impulsstrømme op til 25kA (10/350μs) — giver den første forsvarslinje mod direkte lynnedslag på opstrøms infrastruktur.

Udgående feederdistribution

Flere udgående opladerkredsløb er beskyttet af individuelle støbte afbrydere eller smeltede afbrydere, som hver er klassificeret til den tilsluttede opladers maksimale indgangsstrøm. Feedere er arrangeret til afbalanceret fasefordeling på tværs af det trefasede samleskinnesystem, hvilket minimerer neutralstrøm og forbedrer den generelle strømkvalitet. Til DC-hurtigoplader-feeds tilpasser MCCB'er med justerbare magnetiske trip-indstillinger opladerens startegenskaber uden generende tripping. Reststrømsbeskyttelse — Type B eller Type A med 6mA DC-detektion — leveres på relevante kredsløb i overensstemmelse med IEC 60364-7-722.

Integreret målerarkitektur

Et dedikeret målerrum rummer energimålere i indtægtsgrad for hvert udgående kredsløb eller grupper af kredsløb, afhængigt af faktureringskrav. Målere kommunikerer via Modbus RTU eller TCP/IP til en centraliseret datakoncentrator, som transmitterer konsoliderede data til afgiftsstyringsplatformen eller forbrugsfaktureringssystemet. MID eller tilsvarende certificerede målere er tilgængelige for markeder, der kræver lovpligtig indtægtsmåling.

Load Management og Smart Control

En valgfri indlejret laststyringscontroller overvåger forbruget i realtid på hovedindkomsten og hver udgående feeder. Når den samlede efterspørgsel på stedet nærmer sig det konfigurerede maksimum, allokerer controlleren dynamisk tilgængelig kapacitet mellem tilsluttede opladere – reducerer output på lavere prioriterede båse, udskyder planlagte sessioner eller aktiverer faserotation for at opretholde servicen og samtidig forhindre overbelastning af hovedafbryderen. Kommunikation med individuelle opladere sker via OCPP eller direkte Modbus, og controlleren kan reagere på eksterne signaler såsom klokkeslæts tarifsatser, tilgængelighed af solgenerering eller kommandoer til bygningsenergistyringssystem.

Samleskinnesystem og intern ledningsføring

Hovedskinnesystemet er fremstillet af fortinnet kobber eller aluminium, dimensioneret til mærkestrøm med passende derating for temperaturstigning i indvendigt kabinet. Samleskinnestøtter er glasfiberforstærket polymer vurderet til kortslutningsmodstand. Interne ledninger bruger et flammehæmmende kabel med lav røg-nul-halogen, med alle kontrol- og målekredsløb adskilt fra strømvejen. Kabelindføring sker via aftagelige forskruninger i skabsbunden, dimensioneret til de specificerede indgående og udgående kabeltværsnit.

Indkapsling, miljøbeskyttelse og køling

Det gulvstående skab er konstrueret fra 1,5 mm til 2,0 mm galvaniseret stålplade, med fuldsvejste sømme og en UV-stabiliseret pulverlakeret finish. Standard beskyttelsesklassificering er IP54, med IP65 tilgængelig for udendørs eller støvfyldte miljøer. Kabinettet har en hængslet, tætnet frontdør med låsbart håndtag og valgfrit visningsvindue over måleinstrumenter. Passiv ventilation leveres af filtrerede lameller eller udluftningsafløb, med naturlig konvektion hjulpet af beregnede luftveje. Til skabe med høj kontinuerlig belastningstæthed er termostatstyret tvangsventilation integreret med alarmkontakter for blæsersvigt. Interne anti-kondensvarmere er tilgængelige til kolde eller høj luftfugtighed installationer.

Sikkerhed og overholdelse

Kabinettet er designet og testet i henhold til IEC 61439-1 og IEC 61439-2 for lavspændingskoblings- og kontrolenheder, med specifik overensstemmelse med IEC 60364-7-722 for EV-forsyningsudstyr. Indeslutning af lysbuefejl, fingersikker komponentafskærmning og en indgående hovedisolator, der kan betjenes uden at åbne skabslågen, er standard. Jordkontinuitet på tværs af alle sektioner sikres via en dedikeret beskyttende jordskinne, der er bundet til kabinettet. Alle komponenter bærer CE-mærkning, med UL og andre regionale certificeringer tilgængelige.

FAQ

Q1: Hvor mange opladere kan et distributionsskab understøtte?

Antallet af udgående feeder er fuldt konfigurerbart. Et enkelt kabinet kan typisk understøtte 4 til 24 opladerkredsløb, afhængigt af den aktuelle rating for hver oplader og den samlede indgående forsyningskapacitet. For større lokaliteter kan flere kabinetter kaskadekobles i en hoved- og underdistributionstopologi.

Q2: Har jeg brug for en separat måler for hvert opladerkredsløb?

Dette afhænger af dine faktureringskrav. For offentlig opkrævning, hvor hver bås skal faktureres selvstændigt, anbefales måling pr. kredsløb. Til flådedepoter eller arbejdspladsopladning, hvor det samlede energiforbrug er allokeret internt, kan gruppemåling være tilstrækkelig. Skabet kan konfigureres til begge tilgange.

Q3: Hvilken indgående forsyningsspænding og strømværdier er tilgængelige?

Standardkonfigurationer accepterer 230/400V trefaset, 50/60Hz, med indgående strømmærker fra 100A til 1600A. Højere vurderinger er tilgængelige på anmodning. Ved større installationer kan en dedikeret transformer føde skabet direkte.

Q4: Kan kabinettet installeres udendørs ved siden af ​​opladerne?

Ja. Skabet fås i IP55 eller IP65 klassificeringer til udendørs installation. En solsejl og en anti-kondensvarmer anbefales til længerevarende udendørs service i varmt, fugtigt eller koldt klima. Skabet kan monteres på en betonsokkel eller pude, med bundkabelindføring gennem forseglede forskruninger.

Q5: Hvad er belastningsstyringscontrolleren, og hvordan fungerer den?

Den valgfri smart controller overvåger forbrug i realtid på alle kredsløb. Når den samlede efterspørgsel nærmer sig stedets maksimalt tilladte belastning, reducerer det dynamisk strømmen på opladere med lavere prioritet eller roterer opladningsplanerne for at forhindre, at hovedafbryderen tripper. Dette gør det muligt at tilslutte flere opladere til en given forsyning, hvilket reducerer den nødvendige nettilslutningskapacitet og tilhørende forsyningsomkostninger.

Q6: Hvordan integreres dette kabinet med et opladningsstyringssystem (CMS)?

Kabinettets måle- og belastningsstyringscontroller understøtter Modbus RTU/TCP og kan interface med OCPP-kompatible ladestyringsplatforme. Målerdata og alarmstatus overføres til CMS'et, hvilket giver operatører mulighed for at se strømfordelingen på hele stedet i det samme dashboard, der bruges til opladerstyring.

Q7: Kan kabinettet rumme fremtidige opladertilsætninger?

Ja. Skabet kan leveres med ekstra udgående foderpositioner, forudinstalleret samleskinnekapacitet og plads til yderligere målemoduler. Dette gør det muligt at tilføje nye opladerkredsløb ved at tilslutte opladerkablet og installere feeder-afbryderen, uden at der kræves ændringer i samleskinnen.

Q8: Hvilke regulatoriske standarder overholder kabinettet?

Skabet er konstrueret og testet i henhold til IEC 61439-1/2, med specifikke EV-installationskrav i henhold til IEC 60364-7-722. Regionale certificeringer inklusive CE, UKCA og tilsvarende er tilgængelige. Vi leverer fuld dokumentation inklusive enkeltlinjediagrammer, testcertifikater og installationsmanualer med hvert kabinet.

5.A Multi-Site Brændstofforhandler — National EV Fast-Charging Udrulning

Baggrund

En national brændstofdetailkæde, der driver over 200 tankstationer, gennemførte et ambitiøst program for at installere DC-hurtigopladningshubs på steder med stor trafik langs de store motorveje. Hvert sted skulle installere fire til otte dual-gun DC-hurtigopladere, hvilket skulle skabe 8 til 16 opladningspladser. Udrulningen skulle leveres i faser med potentiale til at fordoble ladekapaciteten på fremtidige datoer.

Udfordringen

Hvert websted præsenterede et konsekvent sæt af elektriske infrastrukturudfordringer. Den eksisterende LV-distribution i tankstationskiosken var ikke designet til kravene fra DC-hurtigopladere, som tilsammen kunne kræve 400A til 800A pr. Skræddersyet tavlefabrikation på stedet til hver lokation ville medføre betydelige tekniske omkostninger, inkonsekvent kvalitet og forlænget nedetid under installationen. Tilslutningspunktet for forsyningsforsyningen var ofte placeret væk fra de ideelle opladerpositioner, hvilket krævede en struktureret tilgang til kabeldistribution.

Forhandleren krævede også centraliseret energimåling for hver opladningsplads for at understøtte kundefakturering per session, og krævede robust beskyttelse af den dyre hurtigopladerelektronik. Med tankstationer klassificeret som farlige områder, var streng elektrisk sikkerhed og overholdelse af lovgivningen ikke til forhandling.

Hvorfor EV Charger Power Distribution kabinetter?

Et standardiseret, fabrikskonstrueret strømfordelingsskab blev valgt som rygraden for hvert sted. Hvert kabinet blev konfigureret til at matche stedets strømbehov og opladerantal - typisk en 630A eller 800A indgående forsyning med otte udgående 125A til 160A feederkredsløb.

Kabinettets integrerede tilgang gav umiddelbare fordele:

●  Ét prætestet kabinet erstattede, hvad der ville have været et specialbygget omstillingsbord, hvilket sparer ugers el-teknik på stedet pr.

●  Mæling pr. kredsløb i omsætningsgrad i kabinettets dedikerede målerrum gav forsyningskompatible faktureringsdata for hver opladningsplads, integreret direkte i forhandlerens betalingsplatform.

●  Type 1+2 overspændingsbeskyttelse på den primære indgående forsyning og Type 2 SPD'er på udgående feedere gav lagdelt forsvar til opladerens elektronik.

●  Den vigtigste indgående isolator og individuelle feeder-afbrydere tillod sikker isolering til vedligeholdelse med en lock-out-facilitet for entreprenørens sikkerhed.

●  Det udendørs klassificerede IP65-kabinet med anti-kondensationsvarmer betød, at kabinettet kunne placeres ved siden af ​​opladerne, hvilket minimerer udgående kabelføringer.

●  Reserve feeder-positioner var inkluderet på hvert sted, hvilket gjorde det muligt at tilslutte yderligere opladere i fremtidige faser uden udskiftning af kabinettet eller større elektriske omarbejder.

Implementering

Standardiserede 800A-klassificerede EV Charger Power Distribution kabinetter med otte udgående feeder-kredsløb blev installeret på tværs af de første 50 steder. Hvert kabinet indeholdt indtjeningsgrad måling på alle kredsløb, Type 1+2 overspændingsbeskyttelse og en IP65-kapsling med anti-kondensvarme. Skabene blev fremstillet, testet og sendt som komplette samlinger, der kun kræver indgående forsyningsforbindelse og udgående opladerkabler på stedet. Idriftsættelsestiden var i gennemsnit under to dage pr. anlæg fra levering til energitilførsel.

Resultater

●  Site idriftsættelsestiden blev reduceret med ca. 60 % sammenlignet med tilpassede omstillingsløsninger, hvilket accelererede det nationale udrulningsprogram.

●  Det standardiserede kabinetdesign eliminerede variation i elektrisk kvalitet og sikkerhedsoverholdelse på tværs af webstedsporteføljen.

●  Efter 18 måneders drift blev der registreret ingen skabsrelaterede elektriske fejl, med overspændingsbeskyttelse bekræftet at have fungeret på to steder under lynhændelser, hvilket beskyttede nedstrøms opladerelektronik.

●  De ekstra feeder-positioner blev aktiveret på tværs af 15 steder i fase to af udrulningen, med nye opladerkredsløb tilføjet på under en dag – hvilket validerede den fremtidssikrede designstrategi.

●  Brændstofforhandleren har siden vedtaget den samme kabinetspecifikation for yderligere 50 steder, hvor deres elektriske ingeniørteam nævner kabinettets integration med deres centraliserede CMS-platform som en vigtig operationel fordel.
