Dette kabinet er anbragt i et specialbygget kabinet klassificeret IP42 til IP65, og det integrerer en variabel frekvensdrevenhed med al nødvendig strøm- og kontrolinfrastruktur: indgående netisolering, linje- og belastningsreaktorer til harmonisk dæmpning og beskyttelse af motorkabel, beskyttelse mod indgangssikring eller afbryderbeskyttelse, et output dV/dt filter eller en fuld motorbeskyttelsesfunktion efter behov, et sinusfilter. Effektværdier spænder fra 0,75 kW til over 630 kW på tværs af standardspændingsklasser (380V, 400V, 480V, 690V). Selve VFD'en er et højtydende vektorstyringsdrev, der leverer fuldt drejningsmoment ved nul hastighed, med automatisk energioptimering og en integreret PID-controller til tryk-, flow- eller temperaturregulering. Et dørmonteret HMI-tastatur eller berøringsskærm giver lokal kontrol, parameteradgang og diagnostisk information, mens Modbus RTU/TCP-, Profibus-, Profinet- eller Ethernet/IP-kommunikationsporte muliggør fjernovervågning og integration i anlægsdækkende automationssystemer. En manuel bypass-mulighed — ved hjælp af kontaktorer eller en integreret overføringskontakt — tillader motordrift direkte fra lysnettet for at opretholde proceskontinuitet under drevservice. Omfattende beskyttelsesfunktioner dækker kortslutning, overbelastning, overspænding, underspænding, fasetab, jordfejl, motorstop og overtemperatur, med alle triphændelser logget til vedligeholdelsesanalyse.
Uanset hvor motordrevet udstyr drager fordel af hastighedskontrol, energieffektivitet og blød start, giver VFD kontrolpanelet en komplet, prækonstrueret drivløsning til industri- og infrastrukturapplikationer.
Kommunale vandforsynings- og rensningsanlæg driver store pumper med varierende efterspørgsel i løbet af dagen. Et VFD-kontrolpanel, der driver en borehuls-, booster- eller overførselspumpe, modulerer motorhastigheden for at opretholde konstant vandtryk eller flow uden drosselventiler - typisk opnår 20 % til 40 % energibesparelser sammenlignet med fast hastighed direkte-on-line drift. Soft-start-evne eliminerer vandslag i lange rørledninger og reducerer mekanisk belastning på pumpehjul, aksler og koblinger. I spildevandsapplikationer forhindrer automatisk ramping tillægsoverløb under spidsbelastninger i vådt vejr. Redundansklare konfigurationer muliggør skift af drifts-/standbypumpe.
Store centrifugal- og aksialventilatorer i kraftværker, cementfabrikker, miner og produktionsfaciliteter er ideelle VFD-kandidater. Kabinettet muliggør præcis luftstrømskontrol til forbrændingsluft, udstødning, støvudsugning eller proceskøling uden tab af indsugningsvinge eller spjæld. VFD-styring af blæsere med induceret træk og tvungen træk i kedler og ovne giver store energibesparelser, samtidig med at optimale luft-til-brændstof-forhold opretholdes. Røgudsugnings- og tunnelventilationsventilatorer drager fordel af kabinettets brandmands tilsidesættelsesfunktion, der tillader direkte-on-line nøddrift uanset VFD-status.
Skrue-, stempel- og centrifugalkompressorer i industriel køling, luftseparation og procesgasapplikationer fungerer mest effektivt ved delbelastning, når de er hastighedsstyret. VFD-kontrolpanelet justerer kompressormotorens hastighed, så den matcher variabel køling eller procesbehov, opretholder præcist suge- eller afgangstryk, samtidig med at man undgår belastnings-/aflæsningsenergitab. Integreret PID-kontrol med tryktransducerfeedback giver stram regulering, og accelerationsrampekontrol begrænser startstrømstød på anlæggets elektriske system.
Minetransportører, aggregatknusere og bulkmaterialehåndteringssystemer kræver højt startmoment og kontrolleret acceleration for at forhindre båndglidning, mekaniske stød og materialespild. VFD-kontrolpanelet leverer fuldt drejningsmoment fra nul hastighed med programmerbare accelerationsramper, beskyttende gearkasser, koblinger og remsplejsninger. I knuserapplikationer beskytter VFD'ens strømbegrænsningsfunktion og blokeringsbeskyttelse motoren mod overbelastningsforhold med fastklemt materiale.
Centrale anlægs HVAC-systemer med flere kølere, køletårne og vandcirkulationspumper bruger det til at modulere flow baseret på bygningsbelastning. Sekundære kølevandspumper, der reagerer på differenstryk, køletårnsblæserhastighedsstyring for optimal kondensatorvandstemperatur og kondensatorvandpumpemodulation har alle fordel af kabinetintegreret VFD-styring med BMS-forbindelse via BACnet eller Modbus.
Storskala center-pivot-, dryp- og oversvømmelsesvandingssystemer kræver variable vandforsyningshastigheder i hele vækstsæsonen. Et VFD-panel ved pumpestationen gør det muligt for operatøren at vælge flowhastighed via et simpelt potentiometer, HMI eller fjerntliggende telemetrisignal - der matcher pumpeoutput præcist til efterspørgsel efter afgrødevand og tilgængelig vandtildeling.

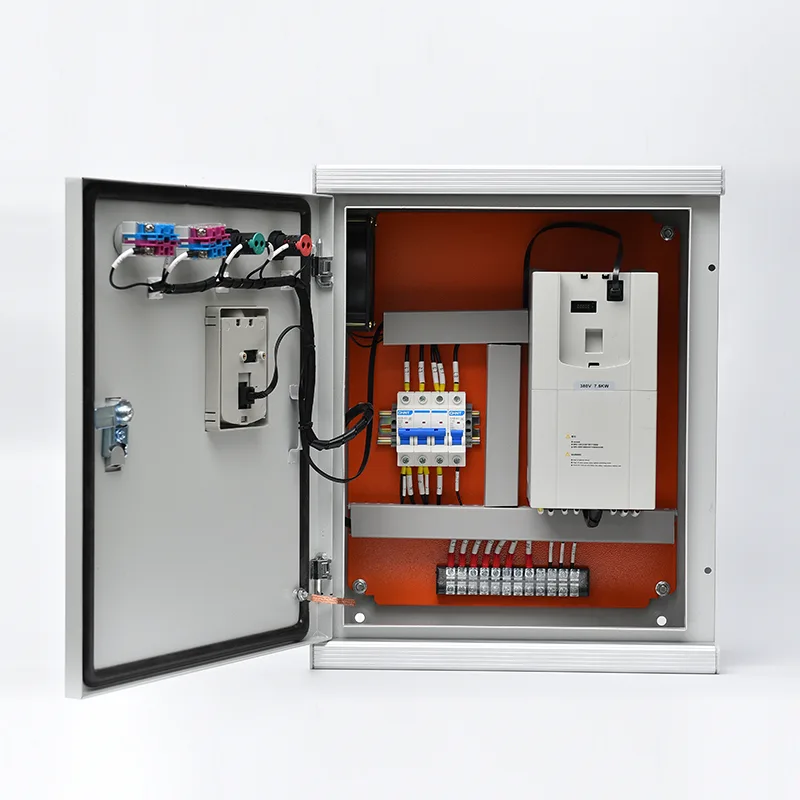

VFD-kabinettet integrerer et drev med variabel frekvens med alle strømstyrings-, beskyttelses- og kontrolundersystemer - og leverer en komplet motorstart- og hastighedsstyringsløsning i et enkelt, prætestet kabinet.
Den indgående trefasede forsyning forbindes til en hovedisolator eller en støbt afbryder, der er normeret til skabets fuldlaststrøm plus drevtab. Input fusing giver halvlederklassificeret (aR) beskyttelse til VFD'ens ensrettertrin, med I²t-koordinering, der sikrer sikringsfrihed før diodeskade under interne fejl. En ledningsreaktor eller DC-linkdrossel er inkluderet som standard for at reducere indgangsharmonisk strømforvrængning og beskytte drevets DC-buskondensatorer mod spændingsspidser på forsyningssiden. For installationer med betydelig baggrundsharmonisk forvrængning eller krævende forsyningsforbindelseskrav kan et passivt harmonisk filter eller aktiv front-end ensretter vælges.
Hjertet i kabinettet er en højtydende vektorkontrol-VFD, der anvender sjette generations IGBT-strømmoduler og en højhastigheds DSP- eller FPGA-kontrolkerne. Vektorstyringstilstande med åbent sløjfe og lukket sløjfe er tilgængelige - åben sløjfe til standardpumpe- og ventilatordrift, lukket sløjfe med encoderfeedback til applikationer med højt drejningsmoment og lav hastighed, såsom ekstrudere eller hejseværker. Drevet udsender en pulsbreddemoduleret bølgeform med automatisk optimeret koblingsfrekvens, balanceret mellem motorens akustiske støj og drevtab. Nøgledrevfunktioner inkluderer:
● Automatisk drejningsmomentforøgelse og slipkompensation for stabil drift ved lav hastighed
● Flyve-start-evne til at fange en friløbsmotor uden at snuble
● Programmerbare springfrekvenser for at undgå mekanisk resonans
● Integreret PID-controller med sætpunktsrampe, dvale-/vågningslogik og to-kanals feedback til pumpeindstillingsapplikationer
Afhængigt af kabelafstanden mellem kabinettet og motoren er udgangsfiltrering inkluderet:
dV/dt-filter: begrænser spændingsstigningstid og spidsspænding ved motorklemmerne for kabelløb op til ca. 100–150m
Sinusfilter: giver en næsten sinusformet bølgeform til kabeltræk på mere end 150m og til dykpumpeapplikationer, hvor motorviklingsisolering er følsom over for spændingsbelastning
Udgangskontaktorer til valg af drifts-/standbymotor er integreret efter behov. Motorbeskyttelsesfunktioner — termisk overbelastning, fasetab, strømubalance, stalldetektion, underbelastning (tørløb) og jordfejl — kører kontinuerligt i drevets software og suppleres af eksterne overbelastningsrelæer, når det er specificeret.
Et manuel bypass-kredsløb - bygget med driftsklassificerede kontaktorer eller en mekanisk aflåst overførselskontakt - gør det muligt for motoren at køre direkte fra lysnettet, mens VFD'en er isoleret til servicering. Bypasset er designet til off-load-overførsel: Motoren skal stoppes, før der skiftes mellem VFD- og bypass-tilstande. Integreret elektrisk og mekanisk sammenlåsning forhindrer utilsigtet tilbageføring af netstrøm til drevets udgangsterminaler, hvilket ville forårsage katastrofal skade. En valgfri automatisk bypass-konfiguration bruger et programmerbart logisk relæ eller lille PLC til at styre problemfri drev-til-net-overførsel på VFD-tur, og opretholder proceskontinuitet i kritiske applikationer.
Til applikationer, hvor flere motorer skal dele et enkelt drev (sekventiel drift), inkluderer kabinettet udgangskontaktorer pr. motor med PLC-baseret sekventeringslogik. Til multimotorapplikationer, der kræver synkroniseret hastighed - såsom dobbelte transportører eller luftkølede kondensatorer med flere ventilatorer - drives individuelle output-invertere fra en fælles DC-bus eller synkroniseres via højhastighedskommunikation mellem drevene med master/slave-hastighed og momentstyring.
Den dørmonterede operatørgrænseflade giver lokal start/stop, hastighedsreference (via potentiometer eller tastaturindgang), valg af tilstand (VFD/Bypass/Fra) og systemstatusindikation. En grafisk HMI-berøringsskærm er tilgængelig til komplekse multimotor- eller procesløkkeapplikationer, der viser driftsparametre i realtid, trenddata, alarmlogfiler og energiforbrugsmålinger.
Kommunikationsporte understøtter alle større industrielle protokoller: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP og BACnet. Drevet udsætter et omfattende datasæt - hastighed, strøm, drejningsmoment, effekt, DC-busspænding, temperatur, driftstimer og energiforbrug - for det overvågende SCADA, DCS eller BMS. Fjernstart/stop- og hastighedsreferencekommandoer accepteres med timeout for hjerteslag og konfigurerbare fallback-strategier, hvis kommunikationen går tabt.
Det gulvstående skab er fremstillet fra 1,5 mm til 2,0 mm galvaniseret eller rustfrit stålplade, kontinuerligt svejset og pulverlakeret. Beskyttelsesklassificeringer fra IP42 til IP65 passer til stedets forhold:
● IP42/IP43: indendørs elektriske rum og motorstyringscentre
● IP54/IP55: støvudsatte industrielle miljøer, pumpestationer og semi-eksponerede steder
● IP65: udendørs installation med regn- og støveksponering
Termisk styring bruger en beregnet kombination af naturlig konvektion, filtreret tvungen luftventilation med temperaturkontrollerede ventilatorer, og i højeffekt- eller højomgivende installationer, luft-til-luft varmevekslere eller klimaanlæg. Skabets interne temperaturstigning verificeres ved beregning i forhold til VFD-producentens maksimale driftstemperatur, typisk 40°C til 50°C omgivelsestemperatur afhængig af nedsættelse.
Hvert VFD-skab gennemgår en defineret fabriksgodkendelsestest: strømkredsløbskontinuitet og isolationsmodstand, VFD-parameterupload og verifikation i forhold til den godkendte parameterplan, kontrolledninger punkt-til-punkt, funktionel simulering af start/stop, hastighedskontrol, bypass-overførsel (hvis monteret) og verifikation af sikkerhedslåse. Fuld FAT-dokumentation leveres. Skabet er designet og konstrueret i henhold til IEC 61439-1/2, med alle komponenter CE-mærket og UL-certificering tilgængelige, hvor det kræves.
Q1: Hvad er forskellen mellem at købe en VFD og et VFD kontrolpanel?
En selvstændig VFD kræver yderligere komponenter til en komplet installation: en opstrømsafbryder eller sikringer, lednings- og belastningsreaktorer, udgangsfiltre til lange kabelløb, et bypass-kredsløb, hvis der er behov for proceskontinuitet under drevservice, og et kabinet med termisk styring. VFD-kontrolpanelet integrerer alle disse - præ-konstrueret, for-kablet og præ-testet - i en enkelt samling. Dette eliminerer ubekendte design på stedet, reducerer installationstiden og giver et enkelt garantipunkt for det komplette motordrevsystem.
Spørgsmål 2: Hvilke strømværdier og spændinger er tilgængelige?
Standardkonfigurationer dækker 0,75 kW til 630 kW på tværs af 380V, 400V, 480V og 690V trefasede forsyninger. Højere nominelle effekt er tilgængelige på anmodning. Hvert kabinet er bygget til de specifikke motornavnepladedata, du leverer – strøm, spænding, fuld-belastningsstrøm og drift.
Q3: Hvor langt kan motorkablet løbe mellem kabinettet og motoren?
Kabellængdegrænser afhænger af den installerede udgangsfiltrering. Uden filtrering begrænser VFD-producenten typisk kabelføringer til 50m. Et dV/dt-filter udvider dette til cirka 150m. Et sinusfilter tillader kabelløb ud over 300m og anbefales kraftigt til dykpumper og motorer med ukendt eller gammel viklingsisolering. Vi vælger det passende outputfilter baseret på dine installationsdata.
Q4: Kan kabinettet styre flere motorer?
Ja, i flere konfigurationer: sekventiel drift (én VFD, flere motorer, kun én kører ad gangen med udgangskontaktorer, der vælger den aktive motor), synkron multimotor (flere VFD'er i ét kabinet, der deler en DC-bus eller kommunikerer for master/slave-hastighedstilpasning) eller uafhængig styring (flere uafhængige VFD'er i ét større kabinet). Fortæl os din ansøgning, og vi vil udvikle den korrekte topologi.
Spørgsmål 5: Hvordan integreres VFD-kontrolpanelet med mit anlæg SCADA eller DCS?
VFD'ens kommunikationsport — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP eller BACnet — forbindes direkte til dit overvågningssystem. Alle driftsdata, alarmer og diagnostik er tilgængelige. To-vejs kontrol (fjernstart/stop, hastighedsreference) er understøttet, med konfigurerbar kommunikationstabsadfærd for at sikre sikker drift, hvis netværket svigter.
Q7: Hvilken vedligeholdelse kræver kabinettet?
Rutinemæssig vedligeholdelse er ligetil: halvårlig rengøring eller udskiftning af ventilationsfiltre, årlig termografisk inspektion af strømafslutninger og årlig funktionstest af bypass-kredsløbet og sikkerhedslåsene. Selve VFD'en har en specificeret levetid for sine DC-linkkondensatorer og køleventilatorer - typisk 5 til 10 år afhængigt af driftsbetingelserne - og disse er udskiftelige komponenter. Fuldstændige vedligeholdelsesplaner er dokumenteret i betjeningsvejledningen.
Q8: Kan kabinettet fungere i støvede eller høje temperaturer?
Ja. Kapslingsbeskyttelsesklassificeringen og den termiske styringsstrategi vælges baseret på forholdene på stedet. Til støvede miljøer er IP55 eller IP65 med finfiltrerende indsugningsfiltre specificeret. Ved omgivelsestemperaturer over 40°C sikrer VFD-reduktion, klimaanlæg i kabinettet eller luft-til-vand varmevekslere sikre interne forhold. Vi vil vurdere dine webstedsdata i ingeniørfasen og foreslå den passende miljøhærdning.
Et regionalt vandværk — Pumpestations moderniseringsprogram
Et regionalt vandværk i Sydamerika drev over 60 borehuls- og boosterpumpestationer på tværs af sit distributionsnetværk, der betjener en befolkning på cirka to millioner. Mange pumpestationer var årtier gamle, og brugte direkte-on-line startere med fast hastighed med drosselventiler til flowkontrol. Værket stod over for stigende energiomkostninger, hyppige pumpe- og rørsvigt fra vandslag og mekanisk belastning og stigende vanskeligheder med at skaffe reservedele til forældet kontrolhardware.
Forsyningen valgte at modernisere sine pumpestationer med VFD-styring i et trinvist program, der først retter sig mod de 20 største stationer. Hver station præsenterede en lignende profil: to til fire drifts-/standby-pumpesæt (45 kW til 200 kW), lange motorkabler (ofte over 150 m til nedsænkelige borehulspumper), støvede semi-udendørs miljøer på fjerntliggende steder og begrænset elektrisk support på stedet til kompleks systemvedligeholdelse.
● VFD-løsningen skulle rumme lange kabelføringer til dykpumper uden at forringe motorviklingsisoleringen
● En manuel bypass var obligatorisk for at opretholde vandforsyningen under VFD-service, da mange stationer ikke havde standby-pumperedundans
● Fjernovervågningsevne var afgørende for at reducere dyre webstedsbesøg
● Den elektriske installation skulle udføres af lokale entreprenører med minimal erfaring med VFD idriftsættelse
Efter at have evalueret både komponent-kildede VFD-eftermonteringer og integrerede VFD-kontrolpaneler, valgte forsyningen kabinettilgangen. Fordelene var klare:
● Hvert kabinet blev fabrikskonstrueret med udgangssinusfiltre tilpasset den specifikke kabellængde og motorisoleringstype, hvilket eliminerer enhver risiko for beskadigelse af motorviklingen fra reflekterede bølgespændingsspidser
● Det integrerede manuelle bypass-kredsløb, der er forudkoblet og testet, gav forsyningsvirksomheden tillid til, at vandforsyningen ville fortsætte under enhver VFD-servicebegivenhed
● Dørmonterede HMI og fuldt parametriserede VFD var fabriksindlæst med pumpekurvedata, PID-trykstyringsindstillinger og forsyningens standardbeskyttelsestærskler – hvilket gør det muligt for lokale entreprenører at idriftsætte hvert kabinet ved blot at tilslutte netforsyningen, pumpemotoren og tryktransduceren
● GPRS/4G-fjernovervågningsmoduler i hvert kabinet transmitterede driftsdata — flow, tryk, energiforbrug, driftstimer, alarmstatus — direkte til forsyningsselskabets centrale SCADA-platform
De IP55-klassificerede kapslinger med finfiltreringsindtag og solskærme passer til støvede, udsatte pumpestationsmiljøer
Tyve VFD kabinetter (45kW til 200kW) blev fremstillet, hver med et output sinusfilter, manuel bypass, IP55 kabinet, GPRS fjerntelemetri og prækonfigureret PID trykkontrol. Skabene blev leveret som komplette, fabrikstestede enheder. Lokale el-entreprenører installerede og idriftsatte skabene i rækkefølge over et 10-måneders program. Fjernbetjeningssupport blev leveret af producentens ingeniører via videolink til de første tre stationer; efterfølgende stationer blev idriftsat uafhængigt af de lokale teams ved hjælp af den standardiserede dokumentation.
Energiforbruget på tværs af de 20 moderniserede stationer reduceret med et gennemsnit på 32% sammenlignet med den tidligere drosselventildrift, hvor VFD'erne matcher pumpehastigheden præcist til systemets behov.
Pumpe- og rørvedligeholdelsesomkostninger faldt markant: hændelser med vandslag blev elimineret, og pumpeleje- og tætningslevetiden blev forlænget gennem ramping med blød start.
Ikke en eneste motorisolationsfejl opstod på tværs af 20 stationer med kabelføringer på op til 250 m, hvilket validerer sinusfilterspecifikationen.
Værkets centrale driftsteam overvåger nu alle 20 stationer fra et enkelt SCADA-dashboard og modtager automatiske SMS-alarmer for enhver pumpeudkobling eller trykafvigelse – hvilket reducerer reaktive besøg på stedet med over 60 %.
Succesen med den første fase har fået virksomheden til at udvide programmet til de resterende 40 pumpestationer, standardisere på den samme VFD Cabinet-specifikation og muliggøre ensartet vedligeholdelsestræning og reservedelsbeholdning på tværs af hele netværket.
