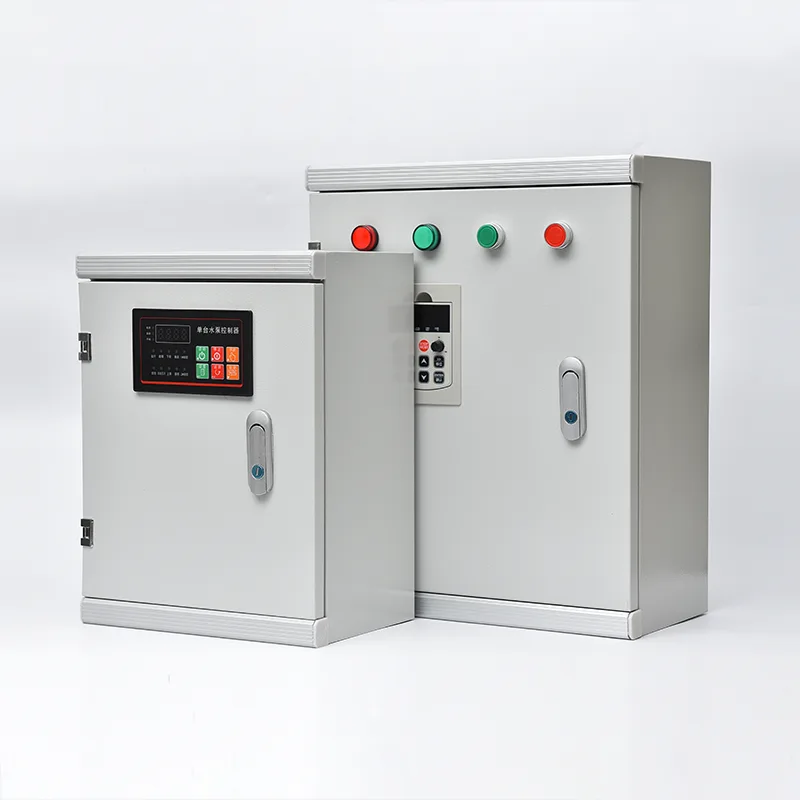

Motorkontrolcenterskab

Som en professionel producent i  Kina vil Csivei gerne give dig kvalitets Motor Control Center Cabinet, som er en multi-sektion, front-adgang gulvstående enhed med et vandret samleskinnesystem klassificeret 400A til 6300A og kortslutningsmodstand op til 100kA. Hver lodret sektion accepterer udtrækkelige eller faste funktionsenheder: DOL, stjerne-trekant, blødstarter eller VFD-motorstartere, plus feeder-afbrydere og styreeffektmoduler. Udtrækkelige enheder gør det muligt at isolere en defekt starter, trækkes ud og udskiftes på få minutter uden at afbryde hele MCC'en. Intern adskillelse er tilgængelig i Form 2, Form 3 eller Form 4 i henhold til IEC 61439, der adskiller samleskinner fra funktionelle enheder og terminaler. Motorkredsløb er designet til type 2-koordinering i henhold til IEC 60947-4-1, hvilket sikrer, at der ikke er beskadiget startkomponenter efter en motorkortslutningsfejl. Kommunikation via Profibus, Profinet, Modbus RTU/TCP eller Ethernet/IP overfører motorstatus, strøm, driftstimer, energi og diagnostik til anlæggets DCS eller SCADA. Kapslingen er IP42 til IP55 klassificeret i galvaniseret stål med pulverlakeret finish, velegnet til indendørs elektriske rum og støvede industrimiljøer.

Produktapplikationer

Hvor dusinvis eller hundredvis af motorer skal drives pålideligt, beskyttes og styres fra et centralt sted, giver Solar Pump Control System den strukturerede, modulære rygrad til industriel elektrisk distribution.

Vand- og spildevandsrensningsanlæg

Kommunale og industrielle vandbehandlingsanlæg driver omfattende motorflåder - råvandsindtagspumper, beluftningsblæsere, rensningsdrev, slamhåndtering, kemikaliedoseringspumper og højløftende distributionspumper - der ofte tæller over hundrede motorer på et enkelt sted. Et motorkontrolcenter samler alle motorstartere og -drev i et eller flere centralt placerede MCC-rum, hvor hver funktionsenhed er dedikeret til en specifik motor. Standardiserede starterenheder af skuffetype til pumper og blæsere gør det muligt at trække en defekt enhed ud og udskifte den på få minutter, hvilket genopretter kontinuiteten i behandlingsprocessen. Integration med anlæggets SCADA-system via redundante kommunikationsnetværk giver operatører motorstatus i realtid, driftstimer og energiforbrug på hvert drev.

Olie-, gas- og petrokemiske anlæg

Raffinaderier, gasbehandlingsanlæg og petrokemiske komplekser opererer i farlige områder med strenge sikkerhedskrav. MCC-paneler til disse miljøer installeres typisk i tryksatte eller rensede elektriske rum væk fra procesområder. Motorkredsløb er konstrueret til kritisk roterende udstyr - råoliepumper, produktoverførselspumper, kølevandscirkulationspumper, ventilatorkølermotorer og gaskompressorer. Form 3 eller Form 4 intern adskillelse adskiller hver motorstarterenhed fra hovedskinnerne og tilstødende enheder, hvilket forhindrer en intern lysbuefejl i en starter i at forplante sig til andre. Eksplosionssikre motorbeskyttelsesrelæer og certificerede strømbegrænsende sikringer sikrer sikker isolering af motorer i klassificerede zoner.

Elproduktion og forsyningsanlæg

Termiske og vandkraftværker er afhængige af MCC'er til at styre hjælpemotordrevne systemer, der er afgørende for generering - kedelfødepumper, kondensatorkølevandspumper, ventilatorer med tvungen træk og induceret træk, kulhåndteringstransportører og brændselsoliepumper. MCC's høje kortslutningsmodstandsevne (typisk 65kA til 100kA) er kritisk i kraftværks hjælpekort, hvor fejlniveauet fra stationens hjælpetransformator kan være alvorligt. Redundante indgående forsyningssektioner med automatisk overførselskobling understøtter anlæggets kritiske strømkrav til sort-start og enhedsnedlukning.

Minedrift og mineralforarbejdning

Kobber-, guld-, jernmalm- og kulforarbejdningsanlæg er afhængige af MCC'er til at styre knusere, slibemøller, flotationsceller, fortykningsdrev, transportsystemer og gyllepumper - udstyr, der ofte starter under tung belastning og fungerer i støvede, våde omgivelser. MCC-kabinettet er specificeret med forbedret støv- og fugtbeskyttelse (IP54/IP55) og inkluderer ofte interne anti-kondensvarmere til installationer i uopvarmede procesbygninger. Motorbeskyttelsesrelæer med avanceret termisk modellering sikrer, at store mølle- og knusermotorer ikke udløses unødigt under procesoverbelastningsforhold.

Fremstilling af papirmasse, papir og stål

Kontinuerlige procesindustrier såsom papirmøller og stålvalseværker driver hundredvis af motorer på tværs af lange produktionslinjer, hvor motorfejl potentielt stopper hele linjen. MCC-paneler i disse faciliteter omfatter udtrækkelige starterenheder, der tillader motorkredsløbsservice uden at afbryde hele MCC-sektionen - enheden isoleres simpelthen, trækkes ud og erstattes med en reserve, mens hovedskinnerne forbliver strømførende. Feltbuskommunikation fra hver starterenhed til DCS giver detaljeret motordiagnostik, der muliggør planlagt udskiftning før uventet fejl.

VVS & bygningsservice i store anlæg

Lufthavne, kongrescentre og store kommercielle komplekser bruger MCC'er til at centralisere styringen af ​​alle HVAC-motorbelastninger - kølere, køletårne, kølevandspumper, luftbehandlingsenheder og røgudsugningsventilatorer. Integration med Building Management System muliggør duty cycling, natsænkning og energioptimeret kontrol på tværs af hele motorflåden fra et enkelt kontrolrum.

Teknisk dybdedykning

Motor Control Center Cabinet er en typetestet lavspændingskoblingsenhed, der er konstrueret til sikker, modulær motorstyring med fokus på operationel oppetid, personalebeskyttelse og vedligeholdelse.

Strukturel ramme og samleskinnesystem

MCC er konstrueret som en gulvstående ramme med flere sektioner af foldede og boltede galvaniserede stålprofiler, med hver sektion typisk 600 mm, 800 mm eller 1000 mm bred. Den vandrette hovedskinne løber gennem hele MCC'ens længde i et dedikeret top- eller bagrum, fremstillet af fortinnet kobber eller aluminium og dimensioneret til den nominelle kontinuerlige strøm (400A til 6300A). Samleskinneforbindelser er boltet og tilspændt med Belleville-skiver for at opretholde kontaktkraften under termisk cykling. Den lodrette samleskinne i hver sektion fordeler strøm til de enkelte funktionsenheder via fjederbelastede kontakter, hvilket eliminerer behovet for ledningsforbundne forbindelser mellem samleskinnen og hver starterenhed. Kortslutningsmodstandsklassificering - verificeret gennem typeprøvning - sikrer, at samleskinnesystemet og dets understøtninger kan modstå de elektromagnetiske kræfter fra en fejl uden deformation eller kontaktadskillelse.

Funktionel enhedsdesign: Fast og udtagelig

Motorstarterenheder fås i faste (boltede) eller udtrækkelige (skuffe-type) konfigurationer. Udtrækkelige enheder er standardtilbuddet til kritiske processer, der gør det muligt at isolere en starter elektrisk, trækkes mekanisk tilbage på styreskinner og erstattes med en reserve inden for få minutter - uden at afbryde hele MCC-sektionen. Hver udtrækkelig enhed indeholder en afbryder i formstøbt hus eller en sikringsadskiller, en driftsklassificeret kontaktor, et elektronisk overbelastningsrelæ, styrekredsløbssikring og en enhedsspecifik styreklemmeblok. Sammenlåsningsmekanismer sikrer, at enheden kun kan trækkes ud i OFF-positionen og ikke kan genindsættes under belastning. Mekanisk kodning forhindrer en enhed på én rating i at blive indsat i en slot beregnet til en anden rating. For VFD- eller softstarter-enheder er den større skabsdybde og forbedrede ventilation integreret i skuffeformatet.

Motorbeskyttelse og Type 2-koordination

Hvert motorkredsløb er designet til type 2-koordination i henhold til IEC 60947-4-1. Ved en kortslutningsfejl i motorklemmen fjerner afbryderen eller sikringerne fejlstrømmen uden at beskadige kontaktoren eller overbelastningsrelæet ud over let kontaktsvejsning, der kan adskilles uden udskiftning. Dette er vigtigt for processens oppetid - en motorkortslutning kræver ikke udskiftning af starteren. Overbelastningsbeskyttelse bruger elektroniske relæer med valgbare tripklasser (klasse 10, 20, 30), fasetab, strømubalance og jordfejlsdetektering. Motorbeskyttelsesrelæer med Modbus- eller Profibus-grænseflader giver DCS'en detaljerede termiske tilstandsdata, startspærringssignaler og forudsigende vedligeholdelsesalarmer.

Intern adskillelse og personalesikkerhed

MCC er tilgængelig med stigende niveauer af intern opdeling i overensstemmelse med IEC 61439-1/2 Form ratings:

● Form 2: funktionelle enheder adskilt fra samleskinner, men klemmer kan dele samme rum som enheden

● Form 3: alle funktionelle enheder adskilt fra hinanden og fra samleskinner; terminaler adskilt fra samleskinner, men ikke nødvendigvis fra hinanden. Dette er standardspecifikationen for industrianlæg.

● Form 4: fuldstændig adskillelse af samleskinner, funktionelle enheder og klemmer — hver i sit eget rum. Dette er specificeret til højkritiske applikationer i olie og gas eller andre farlige industrier.

Indeslutning af lysbuefejl er designet til at omdirigere lysbueenergi væk fra operatøren gennem trykaflastningsventiler på toppen af ​​kabinettet, testet under interne lysbueforhold i henhold til IEC 61641, hvor det er specificeret. Skodder på samleskinneforbindelser lukker automatisk, når en udtrækkelig enhed fjernes, hvilket forhindrer utilsigtet kontakt med strømførende skinner.

Kontrolgrænseflade og intelligent motorstyring

Et dedikeret kontrolrum i hver starterenhed eller over de funktionelle enheder rummer PLC-fjern-I/O, kommunikationsgateways, mellemliggende relæer og rangeringsterminaler. Motorkørsel, stop, fejl og statusfeedback overføres til DCS via fieldbus (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Intelligente motorstyringsrelæer i hver enhed måler kontinuerligt motorstrøm, spænding, effekt, energi og fasebalance og transmitterer disse data til anlæggets asset management eller forudsigende vedligeholdelsesplatform. Dette gør det muligt for operatører at identificere forringende motorforhold - øget lejefriktion, slid på pumpehjulet eller forringelse af viklingerne - før de forårsager en uplanlagt tur.

Indkapsling og miljøtilpasning

Standard MCC-kabinettet er fremstillet af 2,0 mm galvaniseret stålplade med en pulverlakeret finish, der opnår IP42-beskyttelse, der er velegnet til indendørs elektriske rum. Til støvede industrielle miljøer - miner, cementfabrikker, træforarbejdning - klarer IP54- eller IP55-kabinetter med filtreret ventilation eller luft-til-luft varmevekslere intern køling og udelukker luftbårne partikler. Til udendørs installationer er IP65-skabe med termostatstyrede anti-kondensationsvarmere, regnafskærmninger og rustfrit stål hardware tilgængelige. I tropiske miljøer forhindrer konformt coatede PCB'er og forseglede konnektorer fugtinduceret sporing.

Test og kvalitetssikring

Hvert MCC-panel gennemgår et defineret fabriksgodkendelsestestprogram: samleskinnekontinuitet og måling af isolationsmodstand; primær og sekundær injektionsprøvning af beskyttelsesrelæer; kontaktor, starter og interlock funktionel simulering; udtagelig enhed isætning og tilbagetrækning test; og verifikation af kommunikationsnetværk. En komplet FAT-rapport leveres med hver MCC sammen med enkeltlinjediagrammer, layouttegninger og betjeningsvejledninger. MCC er designet, fremstillet og testet i henhold til IEC 61439-1/2, med CE-mærkning og valgfri UL, UKCA eller andre regionale certificeringer.

Hvorfor vælge Csivei MCC-paneler?

Den fabriksudviklede MCC Panel-løsning blev valgt for sin dokumenterede evne til at opfylde alle krav:

● Standardiserede udtrækkelige starterenheder (op til 250A) tillod hurtig udskiftning af enhver motorstarter uden at afbryde hele MCC-sektionen

● Type 2 koordineret motorbeskyttelse sikrede, at motorkortslutningsfejl ville blive udbedret uden beskadigelse af starterkomponenten

● Det 65kA-klassificerede samleskinnesystem med lysbue-fejl-inddæmning og Form 3 intern adskillelse gav det nødvendige sikkerhedsniveau

● Intelligente motorstyringsrelæer med Profibus DP-kommunikation i hver starterenhed transmitterede motordata i realtid til SCADA'en — strøm, effekt, driftstimer, antal starter, anvendt termisk kapacitet og energiforbrug — hvilket muliggør forudsigelig vedligeholdelsesplanlægning

● De integrerede luftafbrydere i flere sektioner, VFD-sektioner til beluftningsblæserne, softstartersektioner til store pumper og standardudtrækkelige startersektioner til generelle motorbelastninger - alt sammen inden for et fælles samleskinnesystem

Ofte stillede spørgsmål

Q1: Hvad er forskellen mellem et Solar Pump Control System og et standardfordelingskort?

En fordelingstavle distribuerer primært strøm til endelige kredsløb med sikringer eller afbrydere, men integrerer typisk ikke motorstart eller -styring. Et motorkontrolcenter kombinerer motorstartere (kontaktorer, overbelastninger og drev), motorbeskyttelse og kontrolintelligens i en enkelt struktureret enhed - hver funktionel enhed er designet specifikt til en motorbelastning, ikke kun et generisk kredsløb. MCC'er inkluderer også udtrækkelig enhedskapacitet, samleskinneadskillelse og omfattende motorstyringskommunikationsfunktioner, der ikke findes i distributionstavler.

Q2: Hvor mange motorer kan et Solar Pump Control System rumme?

Antallet afhænger af sektionsantal og enhedsstørrelse. En enkelt lodret sektion rummer typisk 4 til 12 motorstarterenheder afhængigt af deres nominelle effekt. En multi-sektion MCC line-up kan rumme 50, 100 eller flere motorer. Vores applikationsingeniører vil optimere layoutet baseret på din motorliste og webstedsbegrænsninger.

Q3: Hvad er fordelen ved udtrækkelige enheder i forhold til faste enheder?

Udtrækkelige (skuffe-type) enheder gør det muligt at isolere en defekt starter, fysisk trække den ud af MCC'en og erstatte med en reserve - alt inden for få minutter og uden at afbryde hele MCC-sektionen. Hovedskinnerne forbliver strømførende, og andre motorkredsløb fortsætter i drift. Dette er kritisk for kontinuerlige procesindustrier, hvor uplanlagt nedetid på én motor ikke må kaskade. Faste enheder er billigere, men kræver, at MCC-sektionen er spændingsløs for udskiftning af starteren.

Q4: Hvad betyder Form 2, Form 3 og Form 4 adskillelse?

Disse refererer til graden af ​​intern opdeling i henhold til IEC 61439-1/2. Form 2 adskiller funktionelle enheder fra samleskinner. Form 3 tilføjer adskillelse mellem individuelle funktionelle enheder. Form 4 adskiller desuden terminaler fra hinanden og fra andre funktionelle enheder. Højere former giver større sikkerhed under vedligeholdelse og indeholder lysbuefejl mere effektivt, men koster mere. Vi vil anbefale den passende formular baseret på din drifts- og vedligeholdelsesfilosofi.

Q5: Hvilken kortslutningsvurdering har jeg brug for til mit MCC?

Dette bestemmes af den potentielle fejlstrøm på det punkt, hvor MCC'en forbinder, hvilket afhænger af opstrøms transformerens kVA-klassificering, impedans og kabelimpedans. Typiske industrielle installationer kræver 50kA eller 65kA ved 400V. Kraftværk og store procesanlæg hjælpekort kan kræve 80kA eller 100kA. Vi analyserer dine systemdata og specificerer den korrekte vurdering.

Q6: Hvordan kommunikerer MCC med vores DCS- eller SCADA-system?

Hver motorstarterenhed eller gruppe af enheder inkluderer et kommunikationsinterface - typisk Profibus DP, Profinet, Modbus RTU/TCP eller Ethernet/IP - der forbinder til dit anlægskontrolnetværk. Motorstatus (kører, stoppet, udløst), strøm, energi og diagnostiske data overføres kontinuerligt. DCS'en kan fjernstarte/stoppe motorer og modtage alarmmeddelelser.

Spørgsmål 7: Kan MCC udvides i fremtiden?

Ja. MCC'en er designet til at kunne udvides i begge ender af line-up'et. Vi anbefaler at inkludere ekstra lodrette sektioner eller ekstra enhedsåbninger i den første rækkefølge, hvis fremtidige motortilbygninger er planlagt. Udvidelse af en eksisterende MCC kræver, at den originale samleskinneklassificering og -design matches, så det er vigtigt for kompatibiliteten at bevare den originale producent.

Q8: Hvilken vedligeholdelse kræver et MCC-panel?

Anbefalet vedligeholdelse omfatter: årlig termisk billedundersøgelse af samleskinnesamlinger og afslutningspunkter; funktionstest af udtrækkelige enhedslåse og lukkemekanismer; verifikation af beskyttelsesrelæindstillinger og tripfunktioner; rengøring af ventilationsfiltre; og inspektion af dørtætninger og pakninger. En detaljeret vedligeholdelsesplan findes i betjeningsvejledningen.
