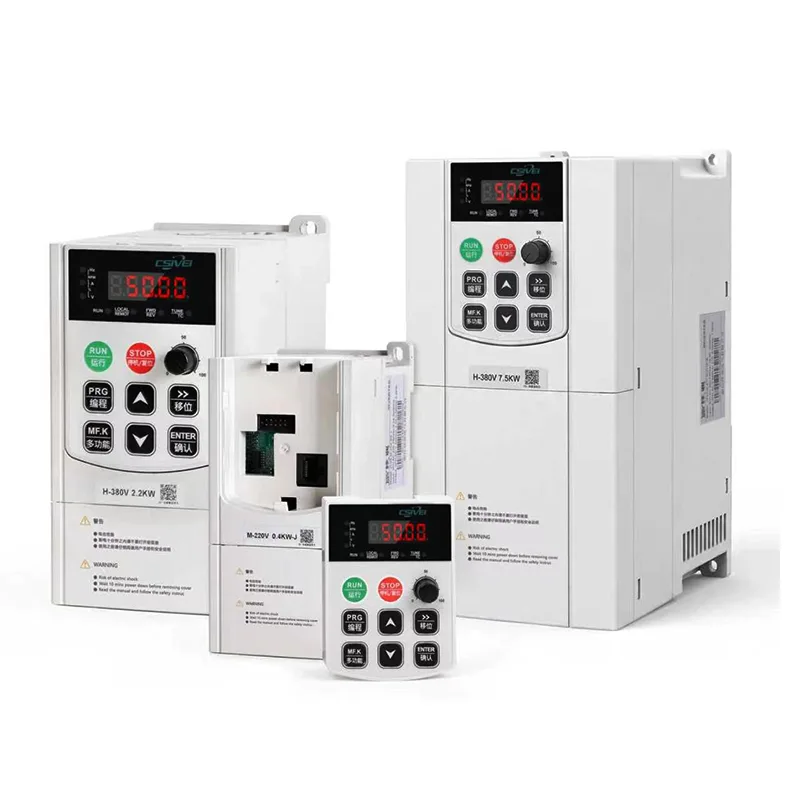

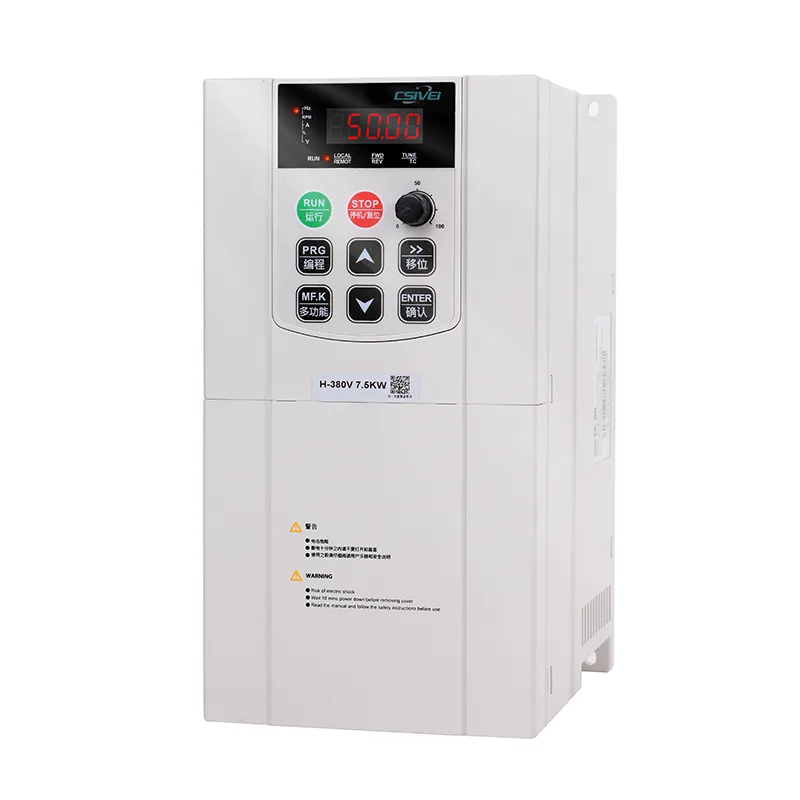

CSIVEI 18,5KW 3-faset solpumpe-inverter er en højeffektsløsning til storskala solenergi-vandprojekter. Den understøtter både off-grid og grid-hybrid-tilstande, og skifter automatisk mellem solenergi, batteri og grid. Avanceret MPPT med 99 % effektivitet, bredt indgangsspændingsområde (500-1000V DC). Drevet har indbygget PLC, flere kommunikationsporte (RS485, Ethernet, CAN) og en 7-tommer berøringsskærm. Beskyttelsen omfatter lysbuefejlsdetektion, jordfejlsovervågning og pumpens tørløbsbeskyttelse. Robust IP54 kabinet (valgfri IP65) til udendørs installation. Ideel til ørkenindvinding, reservoirpumpning og industriel vandbehandling. CSIVEI leverer nøglefærdige solpumpeløsninger.
| MODEL | |
| Indgangsspænding | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| Nominel frekvens | 50/60 Hz |
| Frekvensområde | ±5 % (47,5~63 Hz) |
| Udgangsspænding | 0-udgangsspænding |
| Udgangsfrekvens | 0,1~500Hz |
| Højeste frekvens | Vektorkontrol: 0~500Hz |
| V/F kontrol:0~500HZ | |
| Bærefrekvens | 0,8KHz~8KHz |
| Bærefrekvensen kan justeres automatisk i henhold til belastningsegenskaberne | |
| Input frekvens opløsning | Digital indstilling: 0,01 Hz |
| Simuleringsindstilling: Maksimal frekvens x 0,025 % | |
| Kontrolmetode | SVC Open-loop vektor kontrol |
| V/F Open-loop hastighedskontrol | |
| Startmoment | 0,5 Hz/150 % (SVC) |
| Hastighedsområde | 1:100(SVC) |
| Hastighedsstabilitetsnøjagtighed | ±0,5 %(SVC) |
| Overbelastningskapacitet | 150% Nominel strøm: 60s, 170% Nominel strøm: 12s, 190% Nominel strøm: 1,5s |
| Momentforøgelse | Automatisk momentforøgelse；Manuel momentforøgelse: 0,1%~30,0% |
| V/F kurve | Tre metoder: 1. Lineær; 2. Multifokal; 3. Power-type V/F-kurve |
| V/F adskillelse | 2 metoder: Fuldt adskilt；Todelt |
| Acceleration og decelerationskurve | Lineære eller S-kurve acceleration og deceleration metoder. To typer accelerations- og decelerationstider med et tidsinterval på 0,0~6500,0s |
| DC bremsning | DC-bremsefrekvens: 0,00 Hz ~ Maksimal frekvens |
| Bremsetid: 0.0s~36.0s | |
| Aktuel værdi for bremsedrift:0,0%~100,0% | |
| Jog kontrol | Jog frekvensområde: 0,00 Hz til maksimal frekvens. Jog acceleration og decelerationstid: 0,0s til 6500,0s |
| Indbygget PID | Det kan bekvemt opnå et proceskontrol lukket sløjfe-kontrolsystem |
| AVR | Når netspændingen ændres, kan den automatisk opretholde en konstant udgangsspænding. |
| Momentbegrænsning og kontrol | "Gravemaskine"-funktioner begrænser automatisk drejningsmomentet under drift for at forhindre hyppige overstrømsture |
Denne VFD er designet til vandforsyning i landdistrikter og driver pumper, der løfter vand fra boringer, floder eller reservoirer til forhøjede lagertanke eller direkte distributionsnetværk. Systemet fungerer automatisk: når solenergi er tilstrækkelig, fylder pumpen tanken; når tanken er fuld, går drevet i dvaletilstand, hvilket bevarer den mekaniske levetid. Ideel til landsbyens vandkiosker, skolevandsystemer og sundhedsklinikker. Den indbyggede PID sikrer konstant tryk i forhøjede tanke, mens MPPT-algoritmen udvinder maksimal effekt fra solpaneler selv på overskyede dage. Denne løsning giver rent, billigt vand til drikkevand og sanitet uden diesel- eller netafhængighed.
Beskyttelse af pumpen mod skader er afgørende i solvarmeanlæg. CSIVEI 18,5KW 3-faset solpumpe-inverter inkluderer en omfattende pakke af pumpespecifikke beskyttelser:
● Tørløbsbeskyttelse – overvåger strøm, strøm eller valgfri flowsensor; stopper pumpen, når vandkilden er tom, og prøver automatisk igen efter et indstilleligt interval.
● Detektion af rørbrud/lavt flow – registrerer pludseligt strømfald, der indikerer rørbrud eller lækage, lukker ned for at forhindre oversvømmelse.
● Beskyttelse mod overstrøm og overbelastning – forhindrer pumpen i at overophedes på grund af sand, afskalning eller lejefejl.
● Underspændings- og overspændingsnedlukning – beskytter drevet og motoren mod ustabilt solenergiindgang.
● Anti-omvendt vanding – når pumpen stopper, kan en kontraventil styres for at forhindre tilbagestrømning af vand, der roterer motoren baglæns.
Disse beskyttelser forlænger pumpens levetid, reducerer vedligeholdelsesbesøg og giver pålidelig vandforsyning i fjerntliggende solcelleinstallationer.
Q1: Hvilken kabelstørrelse har jeg brug for mellem solpaneler og drevet?
A: Kabelstørrelse afhænger af jævnstrøm og afstand. Til en 18,5KW 3-faset solpumpe-inverter bruges typisk 4-10 mm² kobberkabel til korte afstande. Brug vores kabeldimensioneringsværktøj eller kontakt en tekniker. Brug altid UV-bestandige, dobbeltisolerede kabler til udendørs løb.
Q2: Kan jeg installere drevet udendørs?
A: Standard IP20-kapslingen kræver indendørs installation eller et vejrbestandigt skab. Til udendørs montering uden et ekstra skab bestilles det valgfrie IP54/IP65 kabinet. Alle versioner har konform-coatede PCB'er for at modstå fugt.
Q3: Har jeg brug for en DC-afbryder mellem paneler og drevet?
A: Ja, en DC-klassificeret afbryder eller sikringsfrakobling er obligatorisk for sikkerhed og overholdelse af kode. CSIVEI anbefaler en 2-polet jævnstrømsafbryder med en størrelse på 1,25x den maksimale jævnstrøm.
Q4: Hvordan tilslutter jeg tørløbsbeskyttelsessensoren?
Sv: Drevet har dedikerede digitale indgangsterminaler til en flowafbryder, trykafbryder eller vandstandselektrode. Tilslut sensorens NO/NC-kontakter; Indstil derefter den tilsvarende parameter til "tørløbsbeskyttelse". Drevet stopper og viser en fejl, når sensoren udløses.
Q5: Hvilke jordingskrav har dette drev?
A: Korrekt jording er kritisk. Tilslut drevets PE-terminal til en dedikeret jordforbindelse ved hjælp af en kobberleder. Jord også solpanelrammerne og pumpemotoren. Manglende jordforbindelse kan forårsage elektrisk stød eller drevfejl.
En landsby med 300 husstande i Østafrika havde upålidelige håndpumpebrønde. En CSIVEI-solpumpe VFD blev installeret med en 18,5KW 3-faset solpumpe-inverter, der løftede vand fra et borehul til en forhøjet 50.000L tank.
Rent vand tilgængeligt dagligt i 4 timer, der tjener alle familier.
Der kræves ingen diesel eller el - ingen driftsomkostninger.
Vedligeholdelse reduceret til årlig panelrensning.
Kvinder og børn går ikke længere lange afstande efter vand.
Systemet har kørt fejlfrit i 3 år og har ændret samfundets sundhed og økonomiske aktivitet.
