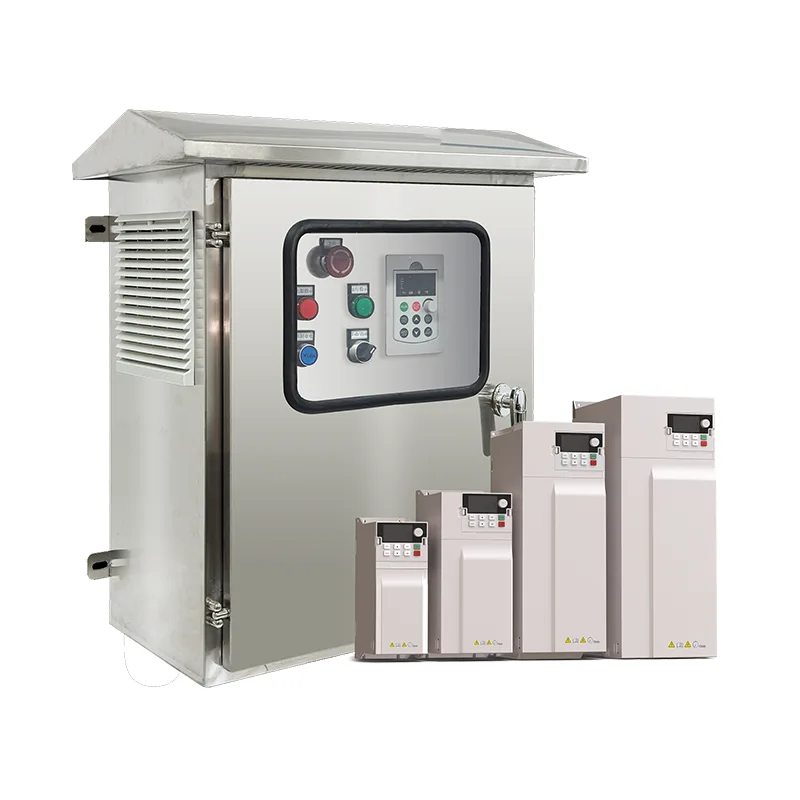

PV Combiner Box Distributionsskab

Tilgængelig i konfigurationer fra 2-strenget til 24-strengs input, dette PV Combiner Box Distribution Cabinet, der tilbydes af den førende kinesiske producent Csivei, aggregerer parallelle PV-strenge på en fælles DC-bus, hvor hver indgangskanal er beskyttet af en dedikeret DC-sikringsholder og sikringslink, der er normeret til strengens kortslutningsstrøm. En DC-hovedafbryder eller en støbt afbryder giver enkeltpunktsisolering af hele arrayet, mens overspændingsbeskyttelsesanordninger (Type 1+2 eller Type 2) på både de positive og negative samleskinner beskytter mod lyn-inducerede overspændingstransienter. DC-skinneklassifikationer spænder fra 100A til 800A og derover, med systemspændinger op til 1000VDC eller 1500VDC afhængigt af specifikation. Skabets kabinet, konstrueret af galvaniseret stål eller rustfrit stål med vejrbestandig pulverlakering, fås i IP65 eller IP66 klassificeringer til direkte udendørs eksponering. Et valgfrit smart overvågningsmodul måler strøm, busspænding og afbryderstatus pr. streng og transmitterer data via RS485 Modbus RTU til SCADA-systemer eller vekselretterens kommunikationsplatform — hvilket muliggør hurtig fejllokalisering på tværs af store PV-felter. Fuld overensstemmelse med IEC 61439-1, IEC 61643-11 og relevante regionale standarder opretholdes.

Produktapplikationer

Hvor flere PV-strenge konvergerer før vekselretteren, giver PV Combiner Box / Distribution Cabinet organiseret, beskyttet DC-aggregation - hvilket forenkler kabling, øger sikkerheden og muliggør effektiv fejlhåndtering.

Solar vandpumpesystemer

I landbrugs- og kommunale solpumpeanlæg spænder PV-arrays ofte over brede felter med snesevis af parallelle strenge. Et centralt placeret kombineringskabinet samler alle strenginput tæt på arrayet og udsender en enkelt administreret DC-feed til pumpe-inverteren. Dette minimerer lange, kostbare DC-kabler og reducerer spændingsfaldstab. Den integrerede DC-afbryder giver sikker isolation under pumpe- eller invertervedligeholdelse, mens per-streng fusing sikrer, at en enkelt streng fejl ikke kaskade.

Solfarme i brugsskala

Store jordmonterede PV-installationer kræver struktureret, beskyttet DC-opsamling på tværs af flere inverterzoner. Kombinerskabe placeret på strategiske punkter inden for array-feltet konsoliderer strenggrupper og leverer jævnstrøm med højere spænding og lavere strøm til centrale invertere eller transformerstationer. Smarte overvågningsversioner gør det muligt for driftsteams at detektere underpræsterende strenge på afstand, hvilket dramatisk reducerer fejlfindingstiden over hundreder af hektar.

Kommerciel og industriel tagterrasse PV

Fabriks-, lager- og kontorbygningstage med flere PV-strengorienteringer drager fordel af kombinererskabe placeret ved siden af ​​arrayet. Strenge er grupperet efter tagzone, orientering eller skyggeprofil og kombineres derefter til en enkelt DC-udgang, der føres gennem kabelbakker til inverterrummet. PV Combiner Box Distribution Cabinets vejrbestandige kabinet modstår tageksponering, og hovedisolatoren giver et praktisk nedlukningspunkt for brandvæsen eller vedligeholdelsesmandskab.

Solar-diesel hybridsystemer

Fjerntliggende steder uden for nettet - såsom telekommunikationstårne, minelejre og øsamfund - kombinerer ofte PV med dieselgeneratorer. Kombiskabe konsoliderer solcellestrenge, før de føres ind i hybridopladningsregulatoren eller inverteren. Per-streng beskyttelse er kritisk i disse applikationer, hvor webstedsadgang er sjælden, og fejlisolering skal være automatisk og sikker.

Battery Energy Storage System (BESS) DC Collection

I DC-koblede lagerinstallationer samler kombinatorskabe PV-strenge, før de forbindes til en delt DC-bus, der betjener både inverter og batterioplader. Kabinettets sikringsindgange og hovedafbryder giver den nødvendige overstrømsbeskyttelse og isolering for sikker batterisystemintegration.

Produktegenskaber

PV Combiner Box Distribution Cabinet er konstrueret som et komplet, fabrikstestet DC-aggregeringspunkt – der samler strengbeskyttelse, overspændingsundertrykkelse og valgfri intelligens i et enkelt kabinet.

1. Fusing og beskyttelse på strengniveau

Hver PV-streng-indgangskanal afsluttes på en dedikeret sikringsholder, der er klassificeret til DC-drift op til 1000VDC eller 1500VDC, afhængigt af systemspecifikation. Sikringsforbindelser er dimensioneret pr. streng kortslutningsstrøm (typisk 1,56 × Isc pr. IEC-krav) og anbragt i berøringssikre fingersikre bærere. Alle strengindgange er individuelt isoleret af dedikerede sikringsafbrydere, så en enkelt streng kan afbrydes sikkert til test eller vedligeholdelse, mens resten af ​​arrayet fortsætter driften. Kombineret DC-skinneampacitet beregnes med passende derating for kontinuerlig fuldbelastningsdrift i forhøjede omgivende temperaturer.

2. Overspændings- og overspændingsbeskyttelse

Type 1+2 eller Type 2 overspændingsbeskyttelsesanordninger er installeret mellem positiv-til-jord og negativ-til-jord på DC-hovedbussen, testet i henhold til IEC 61643-11 og EN 61643-31. I områder med høj lynrisiko er type 1+2 SPD'er med 12,5 kA eller højere impulsstrømværdier specificeret, hvilket giver både potentialudligning og beskyttelse mod transient overspænding. SPD-statusindikation - typisk et grønt/rødt mekanisk flag - giver visuel bekræftelse af driftsberedskab med valgfri fjernsignaleringskontakter til tilsynsovervågning.

3. Frakobling og isolering

En DC-hovedafbryder eller afbryder i formstøbt hus, der er klassificeret til den fulde strømskinnestrøm og systemspænding, fungerer som enkeltpunkts-array-isolationsenheden. Denne kontakt kan betjenes eksternt via et dørmonteret håndtag, hvilket tillader sikker låsning/tag-out uden at åbne skabet. I større kabinetter sikrer en lysbue og magnetisk udblæsningsdesign sikker afbrydelse af DC fejlstrømme, som er mere udfordrende at slukke end AC lysbuer.

4. Skabskabinet og termisk styring

Kabinettet er fremstillet af 1,5 mm til 2,0 mm galvaniseret stålplade eller rustfrit stål i kvalitet 304/316 til kystnære og korrosive miljøer. En vejrbestandig, UV-bestandig pulverlakering påføres efter fremstillingen, med alle sømme kontinuerligt svejset eller tætnet. Beskyttelsesklassificeringer på IP65 eller IP66 er standard, med IP65 egnet til de fleste udendørs applikationer og IP66 specificeret til højtryksvask eller ekstremt støvmiljøer. PV Combiner Box Distribution Cabinet-døren er udstyret med en kompressionspakning med fuld perimeter og hængsler i rustfrit stål. Passiv ventilation er tilvejebragt af filtrerede udluftningsdræn, der udligner trykket og blokerer samtidig for fugt og insektindtrængning. Intern temperaturstigning styres gennem et generøst samleskinnetværsnitsareal og et konservativt strømtæthedsdesign, hvilket undgår hot spots, der kan forringe sikringsydelsen.

5. Ledninger, klemmer og kabelindgang

String-inputkabler føres gennem IP-klassificerede kabelforskruninger eller forskruninger på kabinettets bund eller sider, med forskruningsstørrelsen specificeret til at matche array-kabeldiameteren. Interne klemmer er skrueklemme eller bolte, velegnet til kobber- eller aluminiumsledere. Samleskinner er fortinnet kobber, dimensioneret til ensartet strømfordeling på tværs af alle indgangskanaler. Kabelstyringskanaler og fastgørelsespunkter inde i kabinettet sikrer et ryddeligt, brugbart layout.

6. Smart overvågningsmodul (valgfrit)

Et valgfrit overvågningskort måler individuel strengstrøm via Hall-effekt sensorer, busspænding, afbryderstatus og SPD-sundhed. Data overføres via RS485 Modbus RTU til en lokal datalogger, inverteren eller en ekstern SCADA-platform. Stringstrømubalancealarmer giver driftsteams mulighed for at lokalisere underpræsterende eller fejlbehæftede strenge fra kontrolrummet, hvilket eliminerer behovet for manuelle spændemeterundersøgelser på tværs af store arrays. Modulet er selvforsynende fra DC-bussen og kræver ingen separat hjælpeforsyning.

7. Overholdelse af standarder

Kabinettet er designet og testet i henhold til IEC 61439-1 (lavspændingskoblings- og kontrolenheder) og IEC 61643-11 (overspændingsbeskyttelsesanordninger). Regionale certificeringer inklusive CE og TUV er tilgængelige afhængigt af målmarkedet.

Ofte stillede spørgsmål

Q1: Hvor mange PV-strenge kan kombineres i et PV Combiner Box Distribution Cabinet?

Standardkonfigurationer spænder fra 2 til 24 strenginput. Brugerdefinerede inputtæller er tilgængelige på anmodning. Antallet af input, kombineret med strengsikringsklassificeringen, bestemmer den samlede strømskinnestrøm - vores ingeniører hjælper dig med at vælge den korrekte kabinetstørrelse baseret på dit array-design.

Q2: Hvad er forskellen mellem en kombinationsboks og et distributionsskab?

Begreberne bruges ofte i flæng, men vores produkt tjener begge funktioner i et kabinet. Som en kombinerer samler den flere strenginput til en enkelt DC-udgang. Som et distributionsskab kan det også opdele DC-strøm til flere belastninger eller inkludere yderligere funktionalitet som DC-koblingsudstyr til flere inverterindgange. Kabinettet kan konfigureres til at matche din specifikke systemtopologi.

Q3: Hvilken spændingsværdi har jeg brug for - 1000VDC eller 1500VDC?

Dette afhænger af dit PV-panels maksimale systemspænding. De fleste bolig- og kommercielle systemer op til ca. 100kW bruger 1000VDC. Systemer i brugsskala anvender i stigende grad 1500VDC for at reducere kabeltab og kombinationsmængder. Vores kabinetter fås i begge spændingsklasser med komponenter passende klassificeret. Angiv aldrig et 1000V-kabinet til et 1500V-array – bekræft først din inverters maksimale indgangsspænding.

Q4: Kan skabet installeres udendørs med direkte eksponering for regn og sol?

Ja. Standard IP65-kapslingen er designet til permanent udendørs installation med forseglede dørpakninger, UV-bestandig belægning og filtrerede afløb. Til ekstremt udsatte steder er IP66 tilgængelig. Et solsejlstilbehør anbefales i tropiske og ørkenklimaer for at reducere direkte solopvarmning og forlænge komponenternes levetid.

Q5: Har jeg brug for overspændingsbeskyttelse i hvert kombinationsskab?

Vi anbefaler det stærkt. PV-arrays dækker store overfladearealer og er i sagens natur modtagelige for inducerede overspændinger fra lynnedslag i nærheden. En enkelt overspændingshændelse kan beskadige flere strenge og inverterens DC-indgangstrin. Vores kabinetter inkluderer Type 1+2 eller Type 2 SPD'er som standard, og vi anbefaler at installere SPD'er på både combiner-niveau og inverterens DC-indgang for lagdelt beskyttelse.

Q6: Hvad er den smarte overvågningsmulighed, og har jeg brug for den?

Overvågningsmodulet måler strøm pr. streng og kommunikerer ydelsesdata på strengniveau til din SCADA eller overvågningsplatform. For små systemer med nem array-adgang kan manuelle kontroller være tilstrækkelige. For installationer eller installationer i brugsskala, hvor hurtig fejlplacering er kritisk, reducerer smart overvågning fejlfindingstiden fra timer til minutter ved at markere den nøjagtige underpræsterende streng.

Spørgsmål 7: Hvilken vedligeholdelse er påkrævet på kombineringsskabet?

Hvorfor vælge PV Combiner Box distributionsskab?

Et enkelt kombinationsskab blev specificeret for hvert sted, placeret for enden af ​​arrayet tættest på inverteren. Alle strengkabler blev ført den korte afstand fra array-enderne ind i kabinettet, hvor de sluttede på individuelle smeltede indgange. Kabinettets primære DC-udgang - et enkelt, beskyttet kabelpar - løb fra kombinereren til inverteren, hvilket dramatisk reducerede det samlede kobberforbrug og forenklede nedgravning.

Kabinettets per-streng-fusing var afgørende for de store parallelle arrays. I tilfælde af en strengfejl - såsom en kortsluttet bypass-diode eller et beskadiget modul - ville den berørte sikring ryddes, og denne streng blev isoleret, mens det resterende array fortsatte med at fungere upåvirket. Uden per-streng fusing kan en enkelt fejl potentielt returnere til den defekte streng fra alle andre parallelle strenge, hvilket skaber en brandrisiko.

Lynbeskyttelse var et afgørende træk. Type 1+2 overspændingsbeskyttelsesanordninger installeret i hvert kabinet gav den første forsvarslinje mod inducerede overspændinger, og beskyttede både array-ledningerne og det dyre inverter-effekttrin nedstrøms. DC-hovedafbryderen gav lokale teknikere mulighed for sikkert at isolere hele arrayet under invertervedligeholdelse eller pumpeudskiftning med en spærrefunktion for at forhindre utilsigtet genaktivering.

Til de ti største sites var det valgfrie smarte overvågningsmodul inkluderet, som måler strøm pr. streng og sender data tilbage til det centrale SCADA-system via inverterens GPRS-link.
