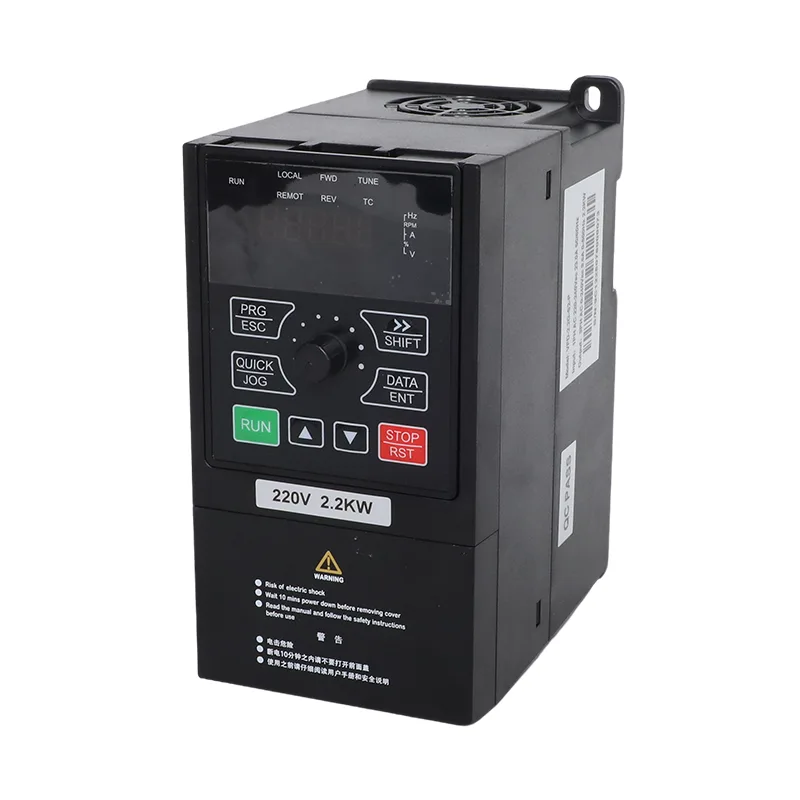

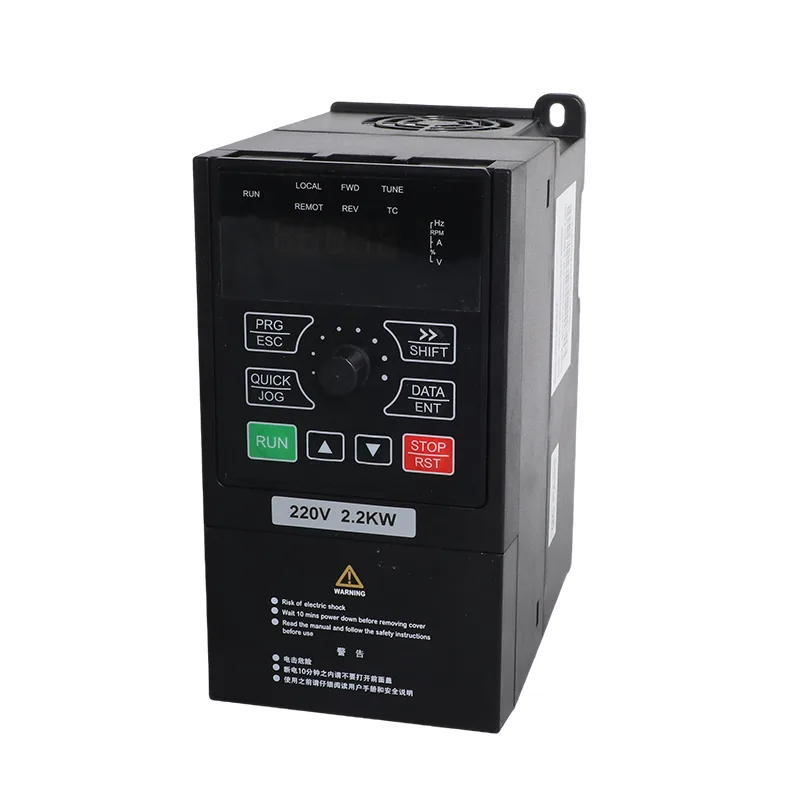

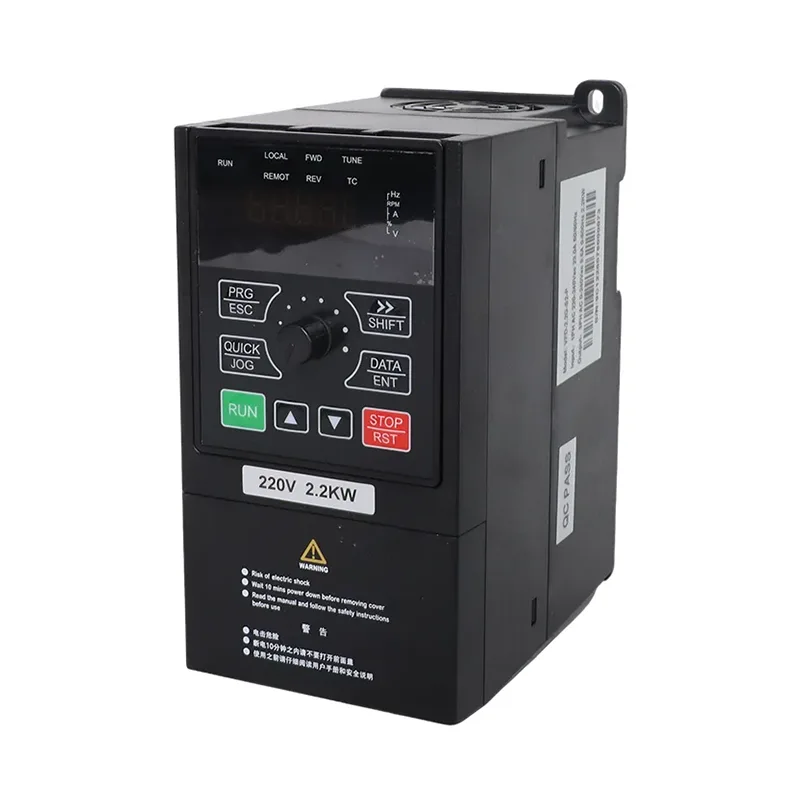

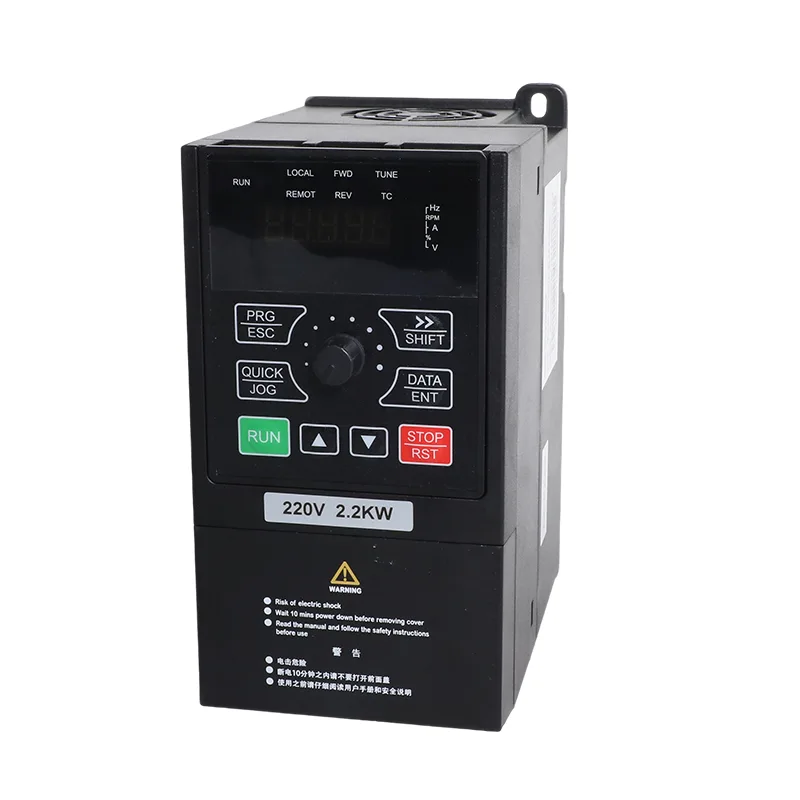

30kW/37kW 3-faset 380V-solpumpe og inverter til generelle formål VFD fås i to modeller: VFD-PC10-30G-T4-MK og VFD-PC10-37G-T4-MK. Begge bruger en trefaset AC-indgang og understøtter solpumpe eller generel drift i henhold til den valgte konfiguration.
I solcellepumpeapplikationer styrer drevet pumpemotoren ved hjælp af strøm fra et fotovoltaisk array. I generel tilstand giver den variabel frekvens motorstyring til kompatibelt industrielt udstyr. Modelvalg afhænger af motorens nominelle effekt og strøm, pumpens driftsforhold, den tilgængelige strømkilde og de nødvendige kontrolfunktioner.

For 30kW/37kW 3-faset 380V solarpumpe og inverter VFD til generelle formål vælges driftstilstand via parameter P8-00 i henhold til den relevante modelkonfiguration.
Solar pumpetilstand er beregnet til pumpeapplikationer, der forsynes af et fotovoltaisk array. Kontrolfunktionerne, der er anført for denne tilstand, omfatter maksimal power point tracking (MPPT) og svagt lys beskyttelseslogik.
PV-panelet skal konfigureres inden for drevets specificerede DC-spændingsgrænser. Pumpeydelse afhænger af tilgængelig solenergi, motorkrav, pumpekarakteristika og stedets forhold.
Hvor net- eller generatorbackup er påkrævet, skal indgangskoblingsarrangementet og ledningerne følge det gældende modeldiagram. Bekræft, om der kræves eksterne koblingskomponenter til den valgte installation i stedet for at antage, at alle omstillingsfunktioner er indeholdt i drevet.
General-purpose mode er beregnet til kompatibelt motordrevet udstyr, der kræver variabel frekvens kontrol. De anførte funktioner omfatter SVC- og V/F-styring, indbygget PID, justerbar acceleration og deceleration og Modbus RTU-kommunikation.
Driftsmåden og parameterindstillingerne skal etableres under idriftsættelsen. Følg brugervejledningen for den nøjagtige model, når du konfigurerer styrekilden, motordata, indgangsterminaler og driftskommandoer.
| Punkt | VFD-PC10-30G-T4-MK | VFD-PC10-37G-T4-MK |
| Anvendelig motor | 30 kW / 40 HK | 37 kW / 50 HK |
| Indgangsstrøm | 57 A | 69 A |
| Udgangsstrøm | 60 A | 75 A |
| AC indgangsspænding | AC 3 PH 380 V (-15 %) til 440 V (+10 %) | |
| Maks. DC indgangsspænding | 900 VDC | |
| Anbefalet Voc-område | 550 til 750 VDC | |
| Anbefalet MPPT-serie | 450 til 600 VDC | |
| Startspændingsområde | 300 til 900 VDC, parameter justerbar | |
| Udgangsfrekvensområde | 0 til 500,00 Hz | |
| Støjniveau | 65 dBA maks. |
| Model | 37±1 V moduler, 250 W±5 Wp | 45±1 V moduler, 300 W±5 Wp | ||
| Moduler pr. streng | Strenge | Moduler pr. streng | Strenge | |
| VFD-PC10-30G-T4-MK | 18 | 8 | 15 | 8 |
| VFD-PC10-37G-T4-MK | 18 | 9 | 15 | 9 |
Når du planlægger PV-panelet, skal du behandle konfigurationerne ovenfor som referencearrangementer frem for universelle dimensioneringsregler. Bekræft modulspecifikationerne, pumpens driftsbetingelser og krav til stedet, før du færdiggør arrayet.
PV-strengdesign skal tage højde for faktisk åben kredsløbsspænding (Voc), driftsspænding, modultemperaturkoefficienter og stedets minimumstemperatur. Kontroller, at den beregnede koldtvejsstreng Voc ikke overstiger drevets maksimale DC-indgangsspænding, og at den forventede driftsspænding er kompatibel med dets MPPT-område. Den endelige konfiguration skal også tage højde for pumpens motorværdi, samlede dynamiske løftehøjde, daglige vandbehov og stedets solforhold.
| Punkt | Specifikation |
| Nominel frekvens | 50/60 Hz |
| Indgangsfrekvensområde | ±5 % (47,5 til 63 Hz) |
| Udgangsspænding | 0 til indgangsspænding |
| Udgangsfrekvens | 0,1 til 500 Hz |
| Maksimal frekvens | 0 til 500 Hz (SVC og V/F kontrol) |
| Bærefrekvens | 0,8 kHz til 8 kHz, justeres automatisk til belastning (op til 16 kHz understøttet) |
| Frekvensopløsning | Digital indstilling 0,01 Hz; analog indstilling 0,025% af maksimal frekvens |
| Kontroltilstand | Sensorløs vektorkontrol (SVC); V/F kontrol |
| Startmoment | 0,5 Hz / 150 % (SVC) |
| Hastighedsområde | 1:100 (SVC) |
| Hastighedsstabilitetsnøjagtighed | ±0,5 % (SVC) |
| Overbelastningskapacitet | 150 % mærkestrøm i 60 s; 170 % i 12 s; 190 % i 1,5 s |
| Drejningsmoment boost | Automatisk drejningsmomentforøgelse; manuel boost 0,1 % til 30,0 % |
| V/F kurve | Lineær, flerpunkts- og kvadratisk kurve (1,2 / 1,4 / 1,6 / 1,8 / 2,0 power) |
| V/F adskillelse | Fuld adskillelse, halv adskillelse |
| Acceleration / deceleration | Lineær eller S-kurve, 0,0 til 6500,0 s |
| DC bremsning | Startfrekvens 0,00 Hz til maksimal frekvens; tid 0,0 til 36,0 s; nuværende 0,0 % til 100,0 % |
| JOG kontrol | JOG-frekvens 0,00 Hz til maksimal frekvens (standard 5 Hz); acceleration/deceleration 0,0 til 6500,0 s |
| Indbygget PID | Ja, for tryk, flow eller temperatur lukket sløjfe uden ekstern regulator |
| AVR | Udgangsspændingen holdes stabil, når netspændingen svinger |

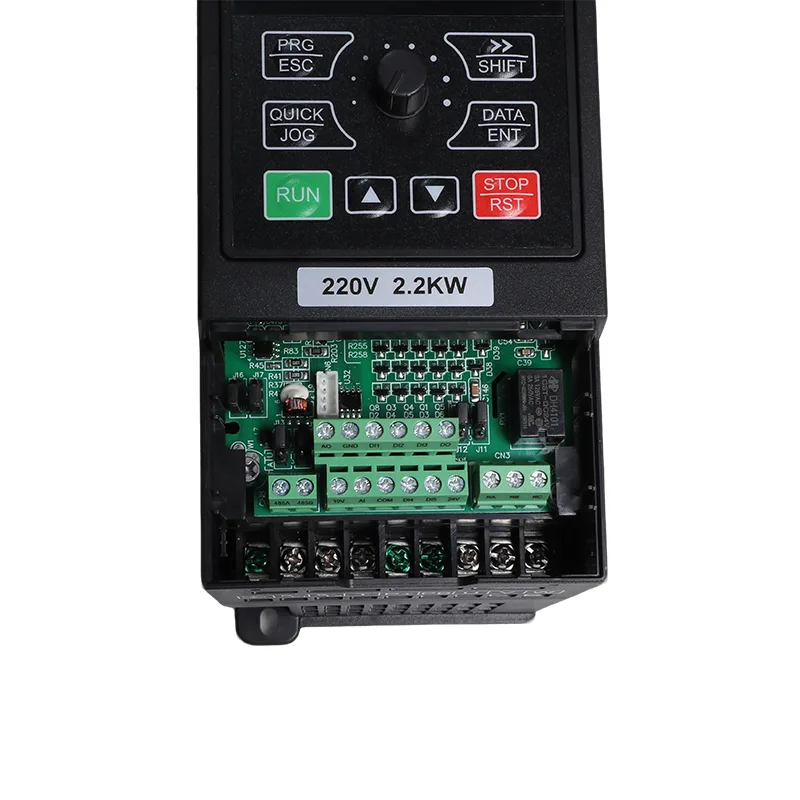

| Indgangsterminaler | 5 digitale indgange, DI5 understøtter højhastighedspuls op til 50 kHz; 1 analog indgang 0-10 V eller 0-20 mA; 1 tastatur potentiometer indgang |
| Udgangsterminaler | 1 højhastigheds pulsudgang op til 50 kHz; 1 relæudgang; 1 analog udgang 0-20 mA eller 0-10 V |
| Meddelelse | RS485, Modbus RTU |
| Beskyttelse | Motorkortslutningsdetektering ved tænding, udgangsfasetab, overstrøm, overspænding, underspænding, overtemperatur, overbelastning, underbelastning, svagt lys |
| Driftstemperatur | -10°C til 50°C; nedsætte 1 % pr. 1°C over 40°C |
| Opbevaringstemperatur | -20°C til 60°C |
| Fugtighed | Under 95 % RF, ingen kondens |
| Højde | Under 1000 m; nedsætte 1 % pr. 100 m fra 1000 til 3000 m |
| Vibration | Under 5,9 m/s² (0,6 g) |
| Indhegning | IP20, vægbeslag eller skab, lodret installation |
| Distributionssystem | TN, TT |
| EMC / sikkerhed | IEC 61800-3 (C3); IEC 61800-5-1 |
Drevet har en anført maksimal DC-indgangsspænding på 900 VDC og et anbefalet MPPT-driftsområde på 450–600 VDC. Disse værdier tjener forskellige formål: den maksimale indgangsspænding er en øvre grænse, mens MPPT-området vedrører normal fotovoltaisk drift.
Arrayets tomgangsspænding og driftsspænding skal evalueres separat under systemdesign. Brug ikke den maksimale indgangsspænding som måldriftsspænding for PV-panelet.
De anførte kontrolmetoder er sensorløs vektorstyring (SVC) og V/F-styring. Under SVC er det specificerede startmoment 150 % ved 0,5 Hz. Det anførte hastighedsområde er 1:100, med hastighedsstabilitetsnøjagtighed på ±0,5 %.
Den faktiske motorydelse afhænger af motorparametre, belastningskarakteristika, installationsforhold og idriftsættelsesindstillinger.
Den indbyggede PID-funktion kan bruges til styringsapplikationer med lukket sløjfe, der involverer tryk, flow eller temperatur, hvor de nødvendige sensorer og systemkonfiguration er tilvejebragt.
Kommunikation foregår gennem RS485 ved hjælp af Modbus RTU. De tilgængelige digitale og analoge ind- og udgange understøtter de konfigurerede kontrol- og overvågningsfunktioner.
Beskyttelsesfunktioner erstatter ikke korrekt motorvalg, elektrisk beskyttelse, ledningsføringspraksis eller idriftsættelse af systemet.
De anførte overbelastningsklasser er:
| Overbelastningsniveau | Varighed |
|---|---|
| 150 % af mærkestrøm | 60 sekunder |
| 170 % af nominel strøm | 12 sekunder |
| 190 % af nominel strøm | 1,5 sekunder |
Disse klassificeringer beskriver den specificerede kortsigtede overbelastningskapacitet. De etablerer ikke i sig selv egnethed til en bestemt pumpes startkrav. Motorens mærkestrøm, accelerationstid og belastningskarakteristika skal kontrolleres ved valg.


Velegnet til evaluering i kunstvandingspumpesystemer, hvor motorens kapacitet, pumpedrift og tilgængeligt solcelleanlæg matcher frekvensomformerens specifikationer. Vandbehov, total løftehøjde og stedets solforhold bør tages i betragtning, når systemet konfigureres.
Kan overvejes for kompatible råvandsindtags- og overføringspumper. Bekræft motorstrømmen, påkrævet driftsfrekvens, kontrolkrav og eventuel reservestrømsordning, før du vælger model.
I generel tilstand kan drevet bruges til kompatible industrielle pumpeapplikationer, herunder procesvandoverførsel, kølevandscirkulation og andre motordrevne systemer, der kræver variabel frekvensstyring.
For installationer med begrænset eller variabel nettilgængelighed kan drevet evalueres som en del af et solcellepumpesystem med en passende designet backupforsyning. Backup-kilden, omskiftningsarrangementet og driftssekvensen skal bekræftes for den specifikke installation.
Kontroller motorens typeskilt, mærkestrøm, spænding, effekt og driftskrav. Drevets nominelle effekt alene er ikke tilstrækkelig til at etablere kompatibilitet med hver pumpemotor.
Bekræft modulspecifikationerne og beregn strengspænding under stedets laveste forventede temperatur. Sørg for, at den maksimalt beregnede Voc forbliver inden for drevets DC-indgangsgrænse, og at normal drift er kompatibel med MPPT-området.
Hvis net- eller generatordrift er påkrævet, skal du kontrollere AC-kildens spænding, frekvens, kapacitet, ledninger og omskiftningskomponenter, der er specificeret for installationen. Tilslut eller skift ikke strømkilder uden at følge modellens ledningsdiagram.
For motorkabler, der er længere end 50 m, skal du kontrollere den gældende manual for reaktoranbefalinger og tilladte kabellængder. Kabellængde, motorisolering og installationsforhold påvirker udgangsforbindelsens egnethed.
Tag højde for omgivelsestemperatur, højde, ventilation og indeslutningsforhold. Krav til nedsættelse bør anvendes, når installationen overstiger de specificerede driftsbetingelser.
En IP20-kapsling giver ikke beskyttelse mod vandindtrængning. Installer drevet i et miljø og et kabinet, der er egnet til dets specificerede beskyttelsesklassificering, temperatur og ventilationskrav.
Ni strenge af 18 moduler ved 250 W, eller ni strenge af 15 ved 300 W, hvilket er 162 eller 135 moduler. Behandl det som et udgangspunkt og størrelse i forhold til den daglige vandmængde og den samlede løftehøjde, fordi arrayet bestemmer output, ikke motorens rating.
Ja. Enhver 380 V trefaset kilde på R, S og T fungerer som backup-forsyning. Indstil P8-15 til 2 for at tvinge net- eller generatordrift, eller til 0 for automatisk skift. Bekræft først generatorens spændingsstabilitet, da drevet tripper på overspænding eller underspænding som enhver inverter.
Indendørs, ude af direkte sollys, ingen ætsende eller brandfarlig gas, intet ledende støv. Omgivelsestemperatur -10°C til 50°C med reduktion over 40°C, luftfugtighed under 95% RH uden kondens, højde under 1000 m uden reduktion, vibration under 5,9 m/s². Kapslingen er IP20, så et skab eller et rent pumpehus er påkrævet.
Manualen anbefaler en, hvor pumpen er mere end 50 m fra drevet, hvilket er almindeligt i denne skala. Det beskytter motorisolering mod reflekteret spænding på lange kabler og reducerer risikoen for viklingsfejl år inde i arbejdet.
150 % af mærkestrømmen i 60 s, 170 % i 12 s og 190 % i 1,5 s. På 37 kW-enheden er det 112,5 A i et minut, nok til at starte en stor undervandsbåd og til transiente belastningsspidser.
Ja. Bestil den i generel funktion, og P8-00 er indstillet i overensstemmelse hermed, før den sendes, hvilket giver dig en standard inverter med SVC eller V/F kontrol, PID, Modbus og det fulde beskyttelsessæt. Solar pumpe tilstand er den anden mulighed. Fortæl os, hvilken en projektet har brug for. En enhed i solvarmepumpetilstand skiftes efterfølgende til almen brug med P8-00 på 0, hvilket er en parameterændring i stedet for en retur.
Send os pumpebedømmelsen, den samlede løftehøjde, den daglige vandmængde og stedets placering, så vender vi tilbage med drevmodellen, array-konfigurationen og DC-beskyttelseslisten som én pakke. Pris, leveringstid og OEM-vilkår er angivet sammen, så du kan tage det hele til din kunde i ét dokument.
