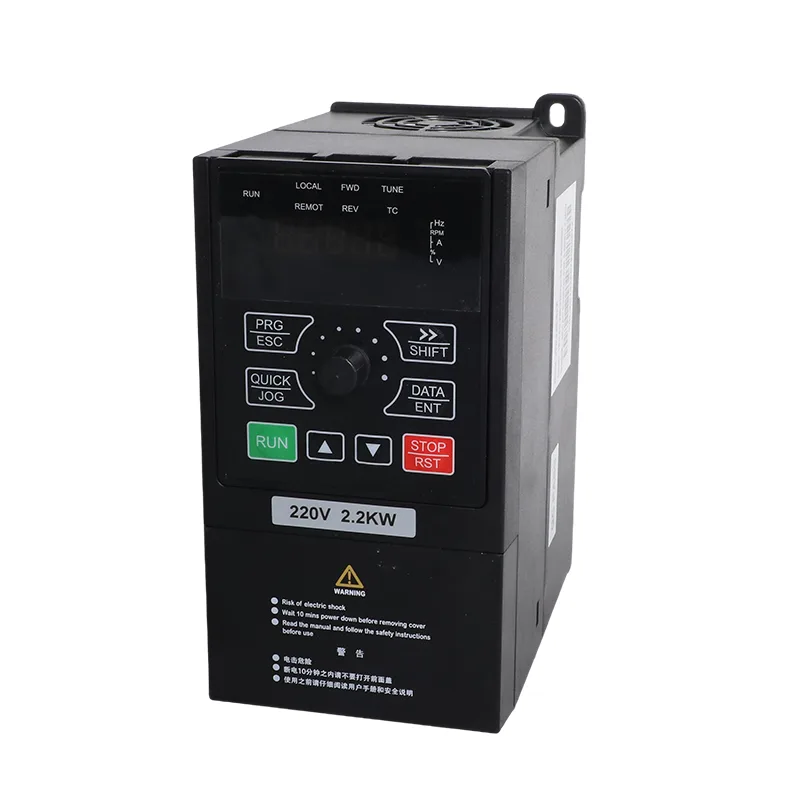

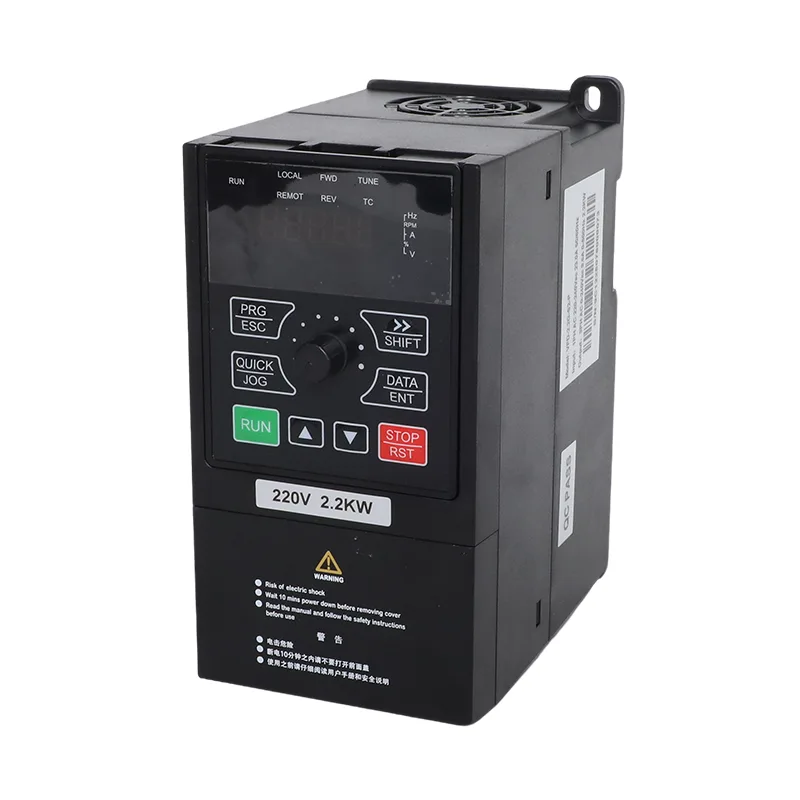

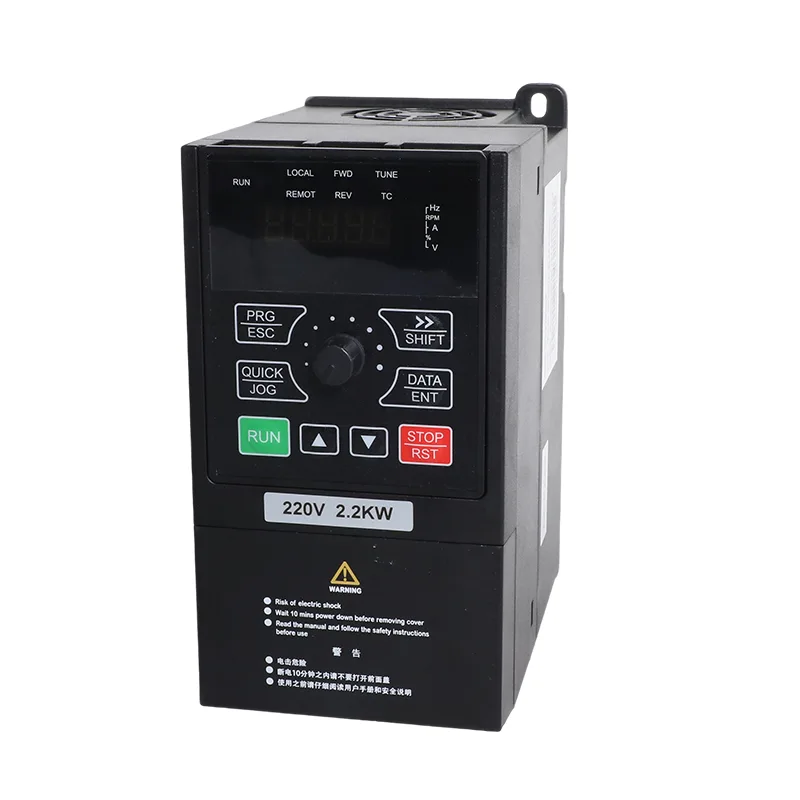

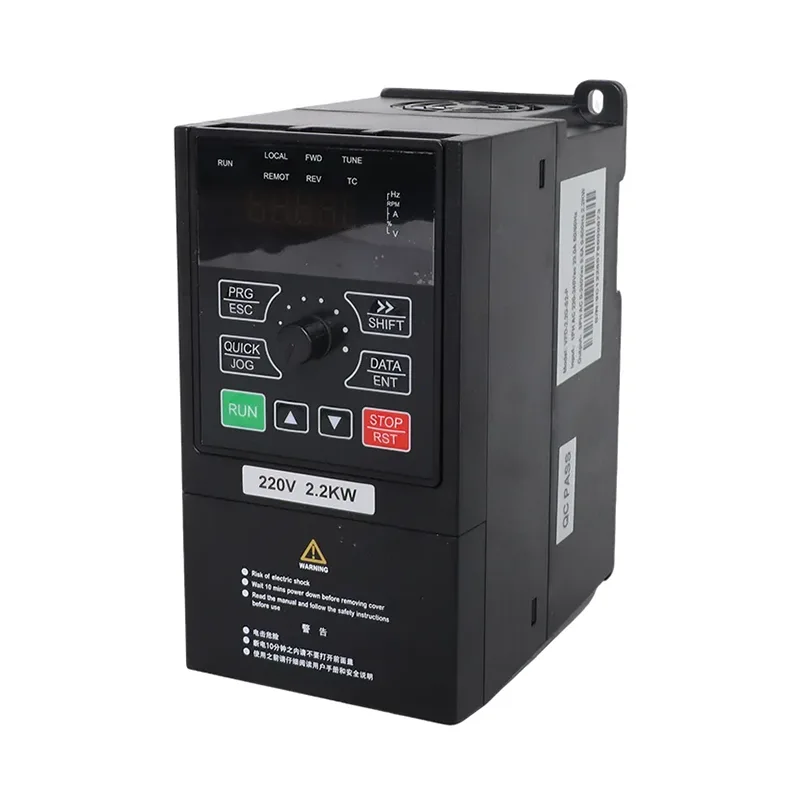

CSIVEI 4,0 kW/5,5 kW 1-faset 230 V solarpumpe og inverter til generelle formål VFD er beregnet til steder, der har brug for at drive 4,0 kW eller 5,5 kW motorer, men har en enfaset AC-forsyning i stedet for en trefaset forsyningsforbindelse. VFD-PC10-4.0G-S2-MK leverer 17 A udgangsstrøm, mens VFD-PC10-5.5G-S2-MK leverer 25 A. Deres anførte AC indgangsstrøm er henholdsvis 32 A og 45 A, så forsyningskredsløb, afbryder og kabel skal vælges til den aktuelle indgangsstrøm.
På DC-siden accepterer drevet et fotovoltaisk array, der er konfigureret til dets spændingsgrænser. Det anbefalede MPPT-område er 250-350 VDC, det anbefalede array-åbne kredsløbsspændingsområde er 360-430 VDC, og den maksimale DC-indgangsspænding er 450 VDC. Disse grænser er især vigtige, når strenge er forbundet parallelt, eller når arrayet fungerer under kolde forhold, hvor modulets tomgangsspænding kan stige.
Solar pumpetilstand (P8-00 = 1): Drevet bruger MPPT til fotovoltaisk pumpning og leverer pumperelaterede funktioner, herunder håndtering af svagt lys, beskyttelse mod underbelastning og kontrolmuligheder for vandstand. Når netbackup er en del af installationen, skal omstillingsparametrene og det eksterne koblingsarrangement konfigureres i henhold til manualen.
Generel funktion (P8-00 = 0): Drevet fungerer som en konventionel inverter med SVC- eller V/F-styring, indbygget PID og RS485 Modbus RTU-kommunikation. Denne tilstand kan bruges til kompatible pumper, ventilatorer, blæsere og andet motordrevet udstyr uden brug af solpumpestyringsfunktionen.
Driftstilstanden kan indstilles før forsendelse og ændres gennem P8-00, når applikationskravene ændres. Dette giver distributører og installatører en måde at specificere den påtænkte brug, samtidig med at de bevarer muligheden for at rekonfigurere drevet senere, med forbehold for passende motorstørrelser, ledninger og parameterindstillinger.
Til solpumpning bruger 4,0 kW/5,5 kW 1-faset 230V solarpumpe og inverter VFD til generelle formål et modelspecifikt strenglayout: 4,0 kW-versionen bruger to parallelle strenge, mens 5,5 kW-versionen bruger tre. Med 37±1 V, 250 W±5 Wp-moduler specificerer tabellen 11 moduler pr. streng; med 45±1 V, 300 W±5 Wp moduler specificerer den 9 moduler pr. streng. Før du tilslutter arrayet, skal du beregne string open-circuit spænding ved hjælp af de valgte moduldata og lokale temperaturforhold, og holde den inden for drevets angivne grænser.
For installationer, der bruger en lagertank eller er afhængige af tilgængelighed af brøndvand, understøtter drevet indgangsmuligheder for vandniveau og beskyttelse mod underbelastning. AI-vandstandsdetektion kan konfigureres ved hjælp af P8-18, med tærsklen og søvnforsinkelsen indstillet til P8-19 og P8-20. Nulstilling af underbelastning er konfigureret gennem P8-26. Disse funktioner hjælper med at koordinere pumpedrift med tankniveau og vandtilgængelighed, når de korrekte sensorer og parametre er installeret.

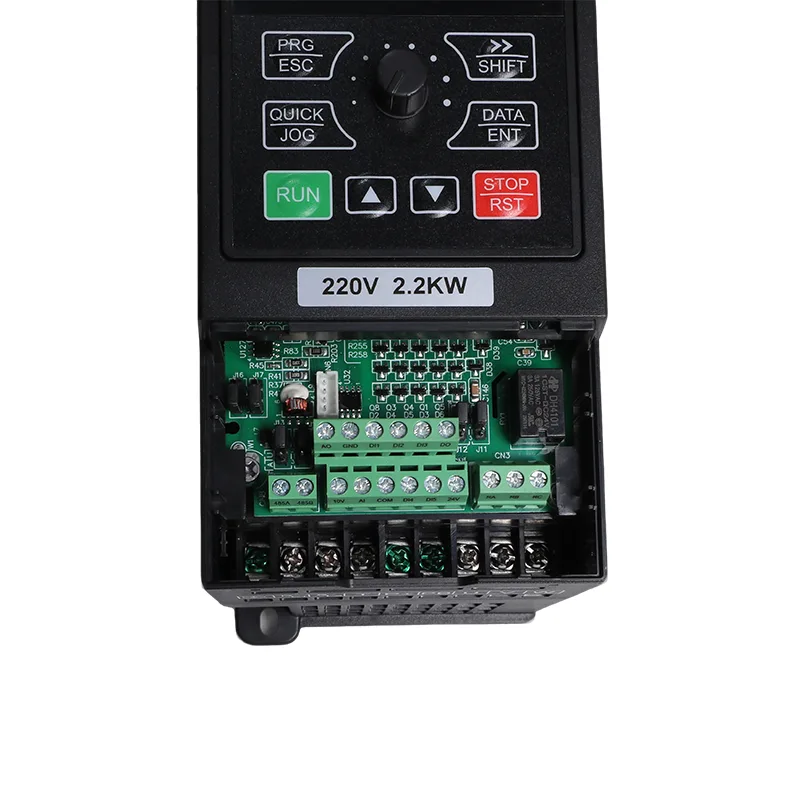

| Punkt | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Anvendelig motor | 4,0 kW / 5 HK | 5,5 kW / 7,5 HK |
| Nominel kapacitet | 5,9 kVA | 11 kVA |
| Indgangsstrøm | 32 A | 45 A |
| Udgangsstrøm | 17 A | 25 A |
| AC indgangsspænding | AC 1 PH 220 V (-15 %) til 240 V (+10 %) | |
| Maks. DC indgangsspænding | 450 VDC | |
| Anbefalet Voc-område | 360 til 430 VDC | |
| Anbefalet MPPT-serie | 250 til 350 VDC | |
| Startspændingsområde | 160 til 450 VDC, parameter justerbar | |
| Nominel udgangsspænding | 3 PH eller 1 PH 220 V AC | |
| Støjniveau | 50 dBA maks. |
| Model | 37±1 V moduler, 250 W±5 Wp | 45±1 V moduler, 300 W±5 Wp | ||
| Moduler pr. streng | Strenge | Moduler pr. streng | Strenge | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Punkt | Specifikation |
| Nominel frekvens | 50/60 Hz |
| Indgangsfrekvensområde | ±5 % (47,5 til 63 Hz) |
| Udgangsspænding | 0 til indgangsspænding |
| Udgangsfrekvens | 0,1 til 500 Hz |
| Maksimal frekvens | 0 til 500 Hz (SVC og V/F kontrol) |
| Bærefrekvens | 0,8 kHz til 8 kHz, justeres automatisk til belastning (op til 16 kHz understøttet) |
| Frekvensopløsning | Digital indstilling 0,01 Hz; analog indstilling 0,025% af maksimal frekvens |
| Kontroltilstand | Sensorløs vektorkontrol (SVC); V/F kontrol |
| Startmoment | 0,5 Hz / 150 % (SVC) |
| Hastighedsområde | 1:100 (SVC) |
| Hastighedsstabilitetsnøjagtighed | ±0,5 % (SVC) |
| Overbelastningskapacitet | 150 % mærkestrøm i 60 s; 170 % i 12 s; 190 % i 1,5 s |
| Drejningsmoment boost | Automatisk drejningsmomentforøgelse; manuel boost 0,1 % til 30,0 % |
| V/F kurve | Lineær, flerpunkts- og kvadratisk kurve (1,2 / 1,4 / 1,6 / 1,8 / 2,0 power) |
| V/F adskillelse | Fuld adskillelse, halv adskillelse |
| Acceleration / deceleration | Lineær eller S-kurve, 0,0 til 6500,0 s |
| DC bremsning | Startfrekvens 0,00 Hz til maksimal frekvens; tid 0,0 til 36,0 s; nuværende 0,0 % til 100,0 % |
| JOG kontrol | JOG-frekvens 0,00 Hz til maksimal frekvens (standard 5 Hz); acceleration/deceleration 0,0 til 6500,0 s |
| Indbygget PID | Ja, for tryk, flow eller temperatur lukket sløjfe uden ekstern regulator |
| AVR | Udgangsspændingen holdes stabil, når netspændingen svinger |
| Indgangsterminaler | 5 digitale indgange, DI5 understøtter højhastighedspuls op til 50 kHz; 1 analog indgang 0-10 V eller 0-20 mA; 1 tastatur potentiometer indgang |
| Udgangsterminaler | 1 højhastigheds pulsudgang op til 50 kHz; 1 relæudgang; 1 analog udgang 0-20 mA eller 0-10 V |
| Meddelelse | RS485, Modbus RTU |
| Beskyttelse | Motorkortslutningsdetektering ved tænding, udgangsfasetab, overstrøm, overspænding, underspænding, overtemperatur, overbelastning, underbelastning, svagt lys |
| Driftstemperatur | -10°C til 50°C; nedsætte 1 % pr. 1°C over 40°C |
| Opbevaringstemperatur | -20°C til 60°C |
| Fugtighed | Under 95 % RF, ingen kondens |
| Højde | Under 1000 m; nedsætte 1 % pr. 100 m fra 1000 til 3000 m |
| Vibration | Under 5,9 m/s² (0,6 g) |
| Indhegning | IP20, vægbeslag eller skab, lodret installation |
| Distributionssystem | TN, TT |
| EMC / sikkerhed | IEC 61800-3 (C3); IEC 61800-5-1 |
4,0 kW og 5,5 kW modeller giver 17 A og 25 A udgangsstrøm. SVC-startmoment er specificeret til 150 % ved 0,5 Hz, med overbelastningskapacitet på 150 % mærkestrøm i 60 sekunder. Deres 32 A og 45 A indgangsstrømklassificeringer gør korrekt valg af forsyning, afbryder og kabel afgørende.
4,0 kW modellen bruger to strenge og 5,5 kW modellen bruger tre. Hold arrayet inden for det anbefalede 360–430 VDC åbent kredsløbsområde og det maksimale 450 VDC; brug en PV-afbryder og en kombinationsboks til parallelle strenge.
Underbelastningsbeskyttelse og konfigurerbar vandstandsdetektion understøtter pumpens lukning og genstartslogik, når de relevante input og parametre er indstillet.
P8-00 vælger solpumpetilstand eller generel funktion. Sidstnævnte understøtter SVC/V/F-styring, indbygget PID og RS485 Modbus RTU.
Brug en type II overspændingsbeskyttelse, når arrayet er mere end 10 m fra drevet. Manualen anbefaler en udgangsreaktor, når pumpekablet overstiger 50 m.
4,0 kW/5,5 kW 1-faset 230 V solcellepumpe og inverter til generelle formål VFD er beregnet til installationer, der har brug for 4,0 kW eller 5,5 kW motorkapacitet, men som ikke kan bruge en trefaset forsyningsforsyning. Dens solpumpekonfiguration er velegnet til vandapplikationer, mens den generelle funktion udvider dens anvendelse til kompatibelt motordrevet udstyr.
5,5 kW-modellen har en anført indgangsstrøm på 45 A. Forsyning, afbryder og kabel skal være klassificeret til installationsstrømmen og gældende elektriske krav. Solardrift kan reducere mængden af energi, der trækkes fra nettet, når solenergi er tilgængelig, men den faktiske netanvendelse afhænger af array, pumpebelastning og driftsbetingelser.
Den anbefalede array-konfiguration giver mere fotovoltaisk kapacitet til den højere vurderede 5,5 kW-model. Tabel B viser tre parallelle strenge for 5,5 kW-versionen og to for 4,0 kW-versionen. Bekræft arrayets samlede effekt, string open-circuit spænding og strøm i forhold til modulet og inverterens specifikationer.
PV- og nettilslutninger, koblingsenheder og parameterindstillinger skal følge iMaster-manualen for den valgte driftstilstand. Luk ikke sol- og netafbrydere samtidigt, medmindre det specificerede kredsløb og beskyttelsesarrangement udtrykkeligt tillader det. Indstillinger for idriftsættelse og omskiftning, inklusive P8-15, skal anvendes i henhold til producentens ledningsdiagram.
Dimensionér kablet i henhold til array-strøm, kabellængde, installationsforhold og gældende elektriske krav. Brug et kabel, der er egnet til udendørs fotovoltaisk service. Installationsvejledningen specificerer en DC-afbryder på PV-indgangen og en fotovoltaisk kombinationsboks, når strenge er forbundet parallelt.
Underbelastningsbeskyttelse er tilvejebragt til detektering af forhold såsom tab af vandbelastning. De medfølgende parameteroplysninger viser et 25 % detektionsniveau, en 60 s bekræftelsestid og en 120 s nulstillingsforsinkelse. Hvis en niveausonde bruges og fejler, kan drevet rapportere E43. Bekræft de konfigurerede tærskler og forsinkelser i forhold til den faktiske pumpe og installation.
Ja. P8-00 vælger solpumpetilstand eller generel funktion. General-purpose mode understøtter SVC eller V/F kontrol, indbygget PID og Modbus RTU. CSIVEI kan indstille den ønskede tilstand før forsendelse, og driftstilstanden kan ændres senere gennem parameterindstillingen, når applikationen og ledningerne er passende.
OEM-branding og parameterkonfiguration før forsendelse kan diskuteres, når du forespørger. Angiv den påkrævede mængde og mærk artwork, så CSIVEI kan bekræfte det tilgængelige arrangement, pris og tidsplan.
