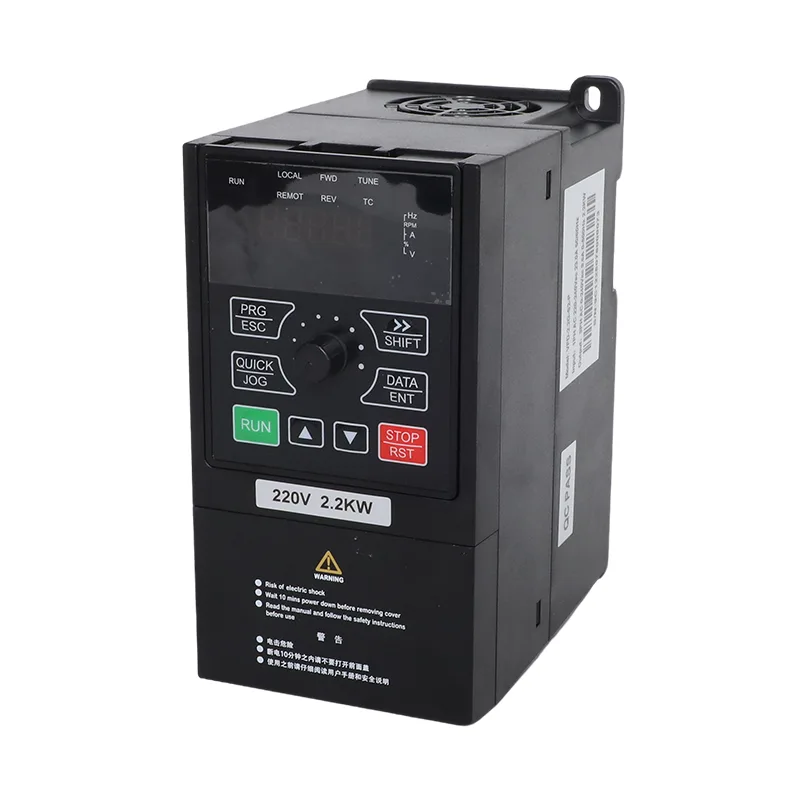

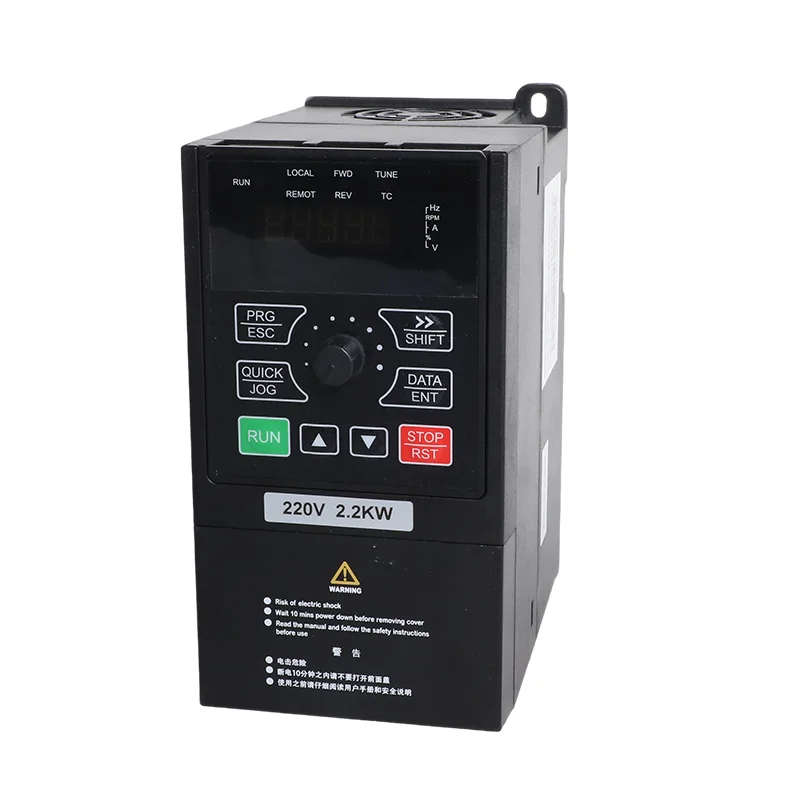

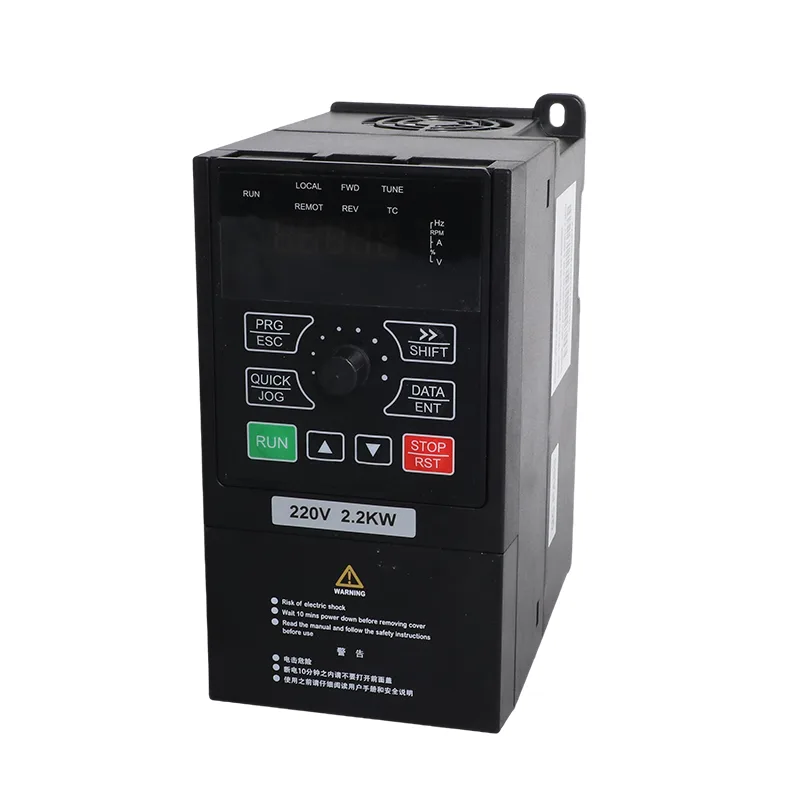

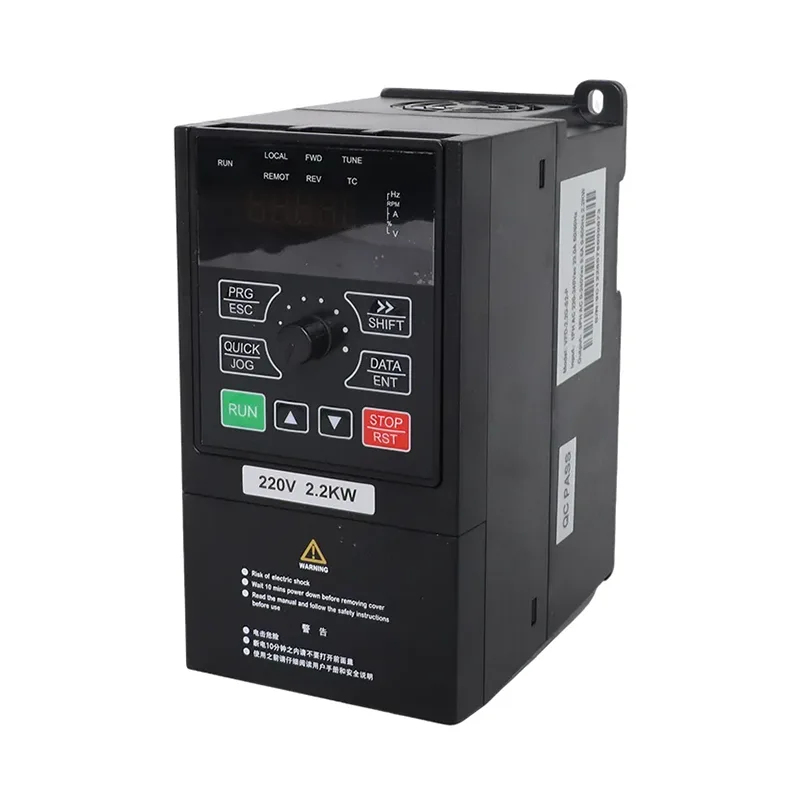

4,0kW/5,5kW 3-faset 380V solcellepumpe og inverter VFD til generelle formål

CSIVEI fremstiller den 4,0 kW/5,5 kW 3-fasede 380V-solpumpe og frekvensomformeren til generelle formål til trefasede motorsystemer, der kræver fotovoltaisk pumpestyring eller konventionel drift med variabel frekvens. VFD-PC10-4.0G-T4 og VFD-PC10-5.5G-T4 modellerne dækker 4,0 kW og 5,5 kW motorydelser med nominelle udgangsstrømme på henholdsvis 9 A og 13 A. Begge modeller accepterer trefaset AC input fra 380 V (-15%) til 440 V (+10%).

Serien kombinerer solpumpestyring med generel motorstyring i én inverterplatform. Den valgte driftstilstand bestemmer, hvordan drevet styrer sin strømkilde og motordrift, mens de indbyggede kontrol- og beskyttelsesfunktioner understøtter pumpeinstallationer samt kompatible ventilatorer, blæsere og procesmaskineri. Når du anmoder om et tilbud, skal du angive motorens typeskilt og den påtænkte anvendelse for at hjælpe med at etablere den passende model og konfiguration.

Dobbelte driftstilstande

4.0kW/5.5kW 3-faset 380V solarpumpe og inverter til generelle formål VFD understøtter to driftstilstande valgt via parameter P8-00.

Solvarmepumpetilstand — P8-00 = 1

I denne tilstand bruger drevet fotovoltaisk strøm til at drive en kompatibel pumpe med MPPT-styring og automatiske netskiftefunktioner. Når solenergien er utilstrækkelig, tillader den konfigurerede omskiftningssekvens systemet at bruge netstrøm. Dette arrangement er velegnet til landbrugsvanding, borehulsvandforsyning og andre pumpeapplikationer, hvor solenergi er tilgængelig i en del af driftsdagen.

Generel funktion — P8-00 = 0

I denne tilstand fungerer drevet som en konventionel frekvensomformer til kompatible motorer, inklusive pumper, ventilatorer, blæsere og procesmaskineri. Sensorløs vektorstyring (SVC) og V/F-styring understøtter forskellige motorstyringskrav uden brug af den fotovoltaiske pumpefunktion.

CSIVEI kan konfigurere driftstilstanden før forsendelse. Tilstanden kan også ændres ved at justere P8-00, så drevet kan gentildeles til en anden applikation, når installationskravene ændres. De relevante parametre og ledninger skal matche den valgte driftsform.

Solar array og DC spændingskrav

Det anbefalede solcelleanlæg afhænger af inverterens rating og de elektriske egenskaber af modulerne. Tabel B viser modul- og strengkonfigurationer for to modulmuligheder: 37±1 V-moduler vurderet til 250 W±5 Wp, og 45±1 V-moduler vurderet til 300 W±5 Wp.

De vigtigste DC-sidegrænser er:

Seriestrengsspændingen skal vurderes i forhold til den faktiske moduls tomløbsspænding og forventede driftstemperaturer. Parallelstrengsarrangementer bør følge den anbefalede konfiguration og de gældende DC-beskyttelseskrav. At holde arrayet inden for de specificerede spændingsgrænser er afgørende for korrekt inverterdrift.

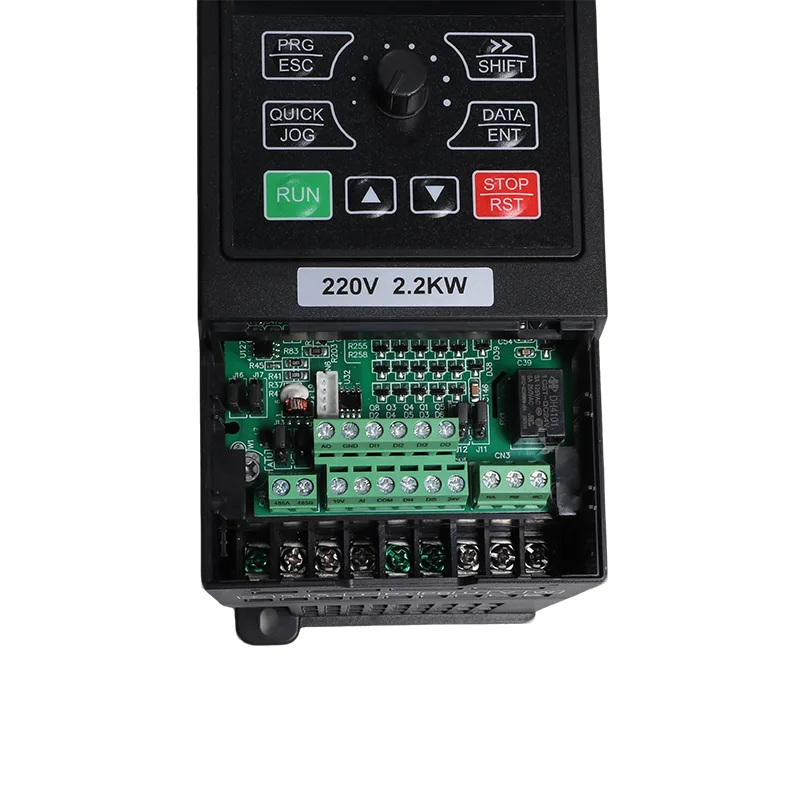

Ramme og montering

Begge modeller deler de samme husdimensioner på 245 × 142 × 181,3 mm og et 107 × 235 mm monteringsmønster. Det kompakte vægmonterings- eller kabinetmonterede design gør det muligt at integrere drevet i en pumpestyringsinstallation uden at ændre motorstørrelsen eller anvendelsen udelukkende for at rumme inverteren.

Drevet har en IP20-kapsling og er beregnet til vertikal installation på et passende beskyttet sted. Installationsplanlægning bør tage højde for driftsmiljøet, elektrisk beskyttelse, kabelføring og adgang til idriftsættelse og vedligeholdelse. Det generelle driftstemperaturområde er -10°C til 50°C, med derering påkrævet over 40°C.

Specifikationer

Tabel A. Modelvurderinger

Tabel B. Anbefalet solcellepanel

Tabel C. Generelle specifikationer (samme på tværs af iMaster-serien)

Typiske applikationer

iMaster VFD-PC10-serien kombinerer solpumpestyring med variabel frekvens motorstyring, hvilket gør modellerne på 4,0 kW og 5,5 kW velegnede til en række vandhåndterings- og industrielle applikationer.

Til installationer, der har behov for både fotovoltaisk pumpning og konventionel motorstyring, kan 4,0 kW/5,5 kW 3-faset 380 V solcellepumpe og inverter VFD til generelle formål specificeres til den påtænkte drift og konfigureres i overensstemmelse hermed.

For vandsystemer, der kræver trykregulering, kan den indbyggede PID-funktion bruge et passende feedbacksignal til at justere motordrift omkring et konfigureret sætpunkt. Med en passende valgt tryktransmitter og korrekt konfigurerede styreparametre kan drevet regulere systemtrykket, efterhånden som behovet ændrer sig. De endelige indstillinger afhænger af pumpen, motoren og applikationen.

Tekniske højdepunkter

1. Automatisk Solar-to-Grid Skift

2. Indbygget PID-kontrol

Indbygget PID understøtter tryk-, flow- eller temperaturkontrol i lukket kredsløb. Sætpunkts- og feedbackkilder vælges gennem de tilgængelige FC-gruppeparametre.

3. Key PV og Motor-Side Protection

4. Motorstyring og kommunikation

Generel funktionstilstand understøtter SVC- og V/F-styring, overbelastningskapacitet på 150 % i 60 sekunder og RS485-kommunikation med Modbus RTU.

5. To konfigurerbare driftstilstande

P8-00 = 1: solpumpetilstand. P8-00 = 0: generel invertertilstand. CSIVEI kan indstille driftstilstanden og de ønskede parametre før forsendelse.

FAQ

Hvorfor har 4 kW modellen brug for 20 moduler, mens 5,5 kW bruger 18 x 2?

Enheden på 4 kW kører en enkelt streng, så strengen er bygget længere for at nå 550 til 750 VDC vinduet. Enheden på 5,5 kW har brug for omtrent det dobbelte af array-wattforbruget, hvilket er nemmere at nå med to parallelle strenge på 18. Begge holder sig under maksimum 900 VDC.

Kan jeg eftermontere dette på en eksisterende nettilsluttet pumpe?

Ja, og det er den mest almindelige installation. Lad pumpen og kablingen være i fred, tilføj arrayet og DC-afbryderen, og ledningsfør den eksisterende forsyning til R, S og T. Indstil P8-15 til 0 for automatisk skift. Solar bærer belastningen i dagtimerne, og nettet tager over, når der ikke er nok sol.

Hvordan stopper jeg pumpen, når tanken er fuld?

Monter en svømmer- eller niveauafbryder på DI2 eller DI3. Klemmepolariteten er indstillet i F6-10, så begge kontaktarrangementer fungerer. Du kan også bruge AI-vandstandsdetektion ved at indstille P8-18 til 1 og justere den fulde tærskel i P8-19 og søvnforsinkelsen i P8-20.

Hvilke fejl vil jeg faktisk se i marken?

De almindelige er A01 svag solenergi, A02 tank fuld, A03 mangel på vand og A04 motor underbelastning. Hardwarefejl E01 til E30 dækker overstrøm, overspænding, underspænding, fasetab og overtemperatur, med E43 for en fejlbehæftet niveausonde og E44 for en underbelastningstilstand, der ikke forsvinder.

Er drevet beskyttet, hvis pumpekablet er beskadiget?

Ja. Udgangsfasetabsbeskyttelse og motorkortslutningsdetektion ved opstart er standard sammen med overstrøm, overspænding, underspænding, overtemperatur og overbelastning.

Kan jeg bruge det på en maskine, der ikke har noget med vand at gøre?

Ja. I generel tilstand er det en standard trefaset inverter til ventilatorer, blæsere, kompressorer og procespumper med SVC eller V/F styring, PID og Modbus. Bestil den i den tilstand, og den ankommer konfigureret til jobbet. Og en enhed købt i solpumpetilstand kan flyttes over bagefter med P8-00.

Kan vi indstille vores egne standardparametre inden forsendelse?

Ja. Fortæl os motorklassificeringerne, panelkonfigurationen og eventuelle stedspecifikke indstillinger, du ønsker, og vi indlæser dem, før enheden forlader. Det sparer idriftsættelsestid på stedet, og det er grunden til, at mange distributører køber konfigureret frem for standard.
