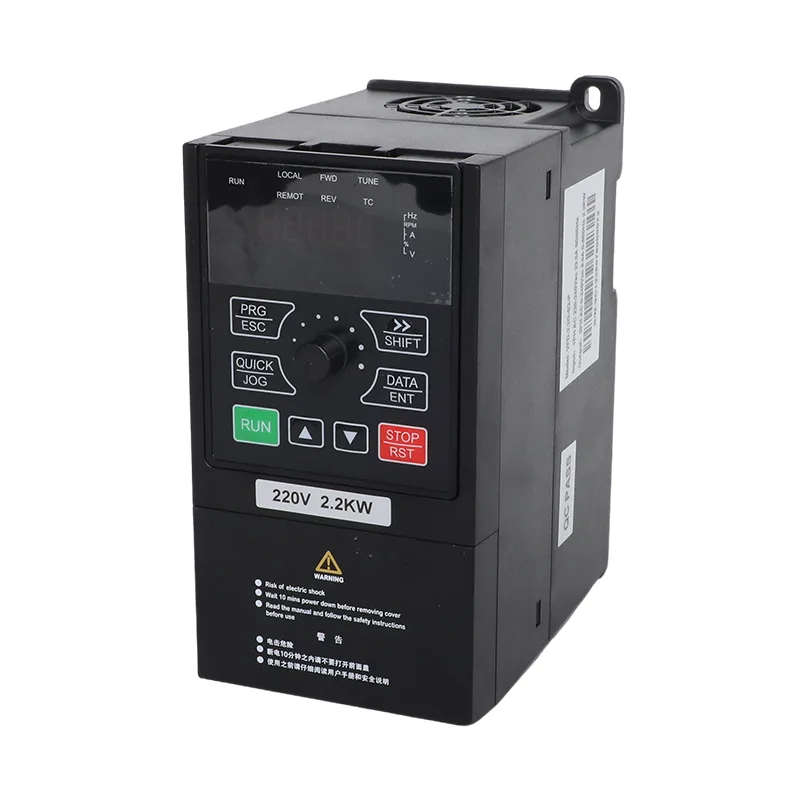

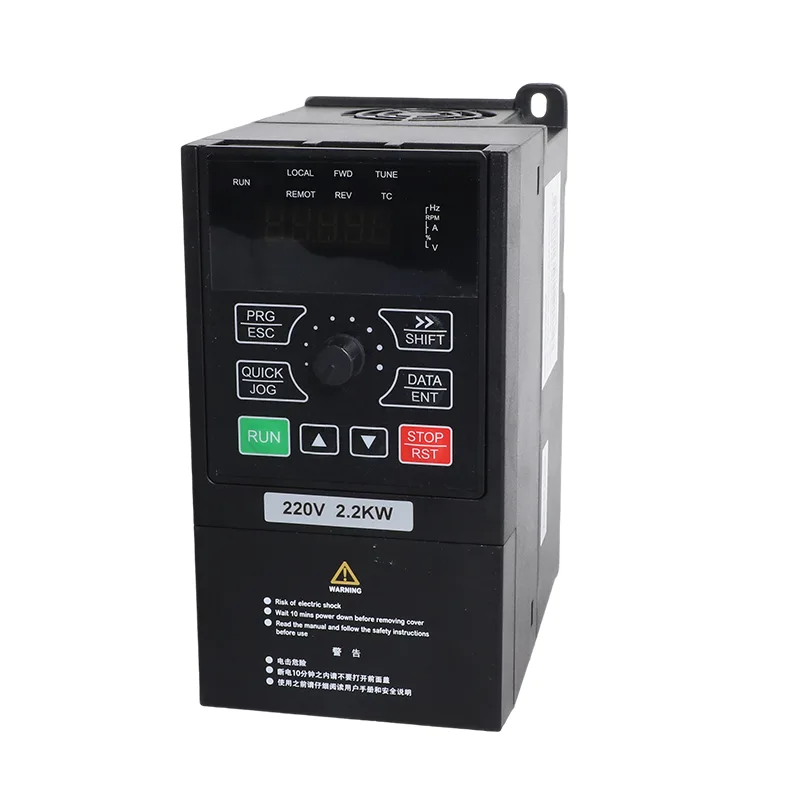

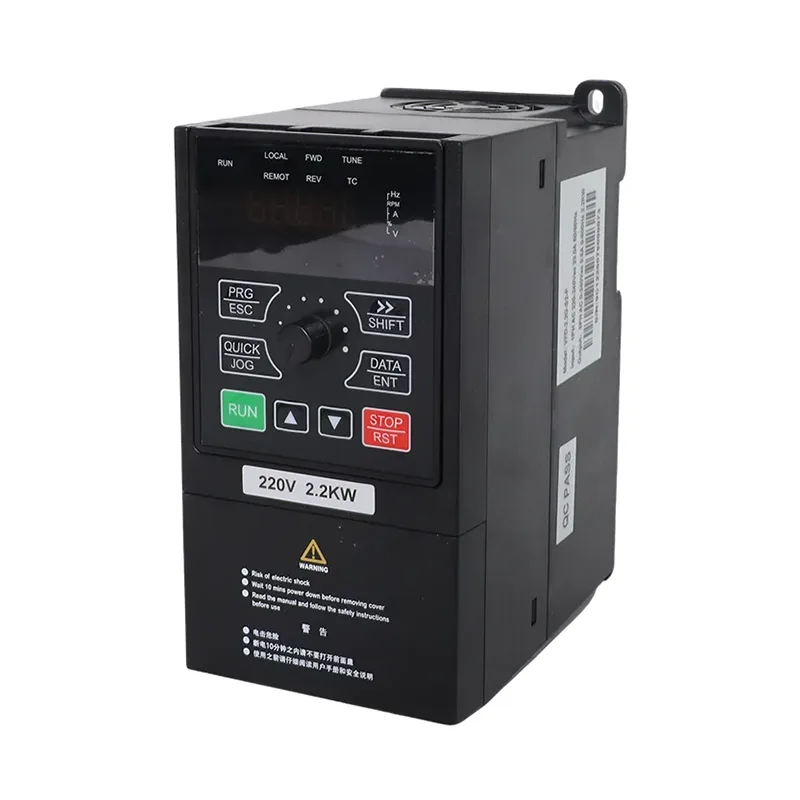

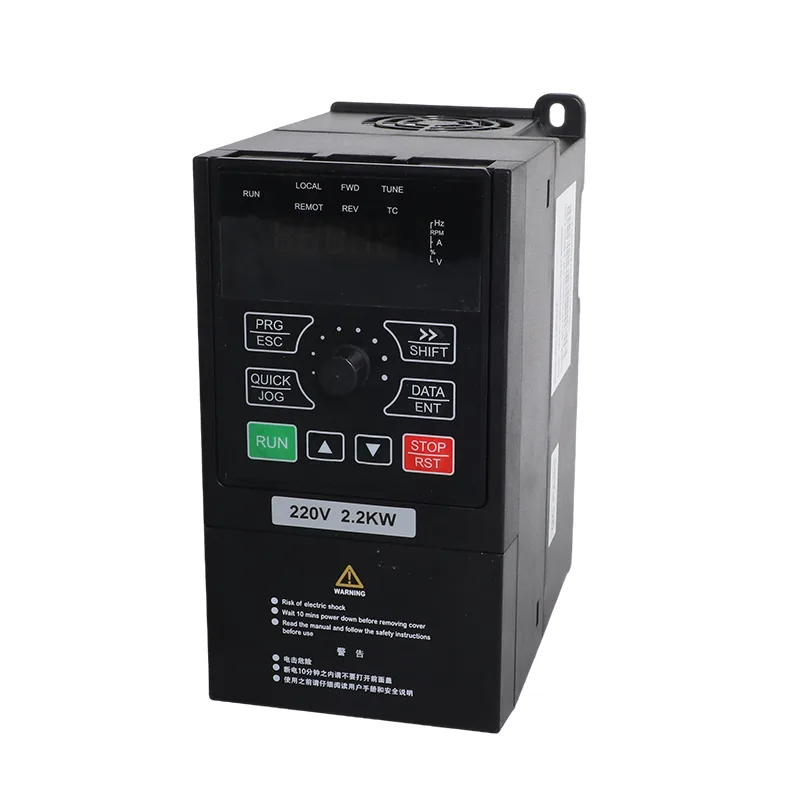

7,5kW/11kW 3-faset 380V solcellepumpe og inverter VFD til generelle formål

Den 7,5 kW/11 kW 3-fasede 380 V solcellepumpe og inverter VFD til generelle formål, der tilbydes køb CSIVEI fabrik iMaster understøtter solpumpning og generel motorstyring til 7,5 kW og 11 kW applikationer. VFD-PC10-serien har MPPT-, SVC- og V/F-styring, indbygget PID, RS485 Modbus RTU og beskyttelsesfunktioner til forhold, herunder svag solinput, overbelastning og underbelastning. Modellerne på 7,5 kW og 11 kW giver nominelle udgangsstrømme på henholdsvis 17 A og 25 A.

CSIVEI iMaster VFD-PC10-serien inkluderer modellerne VFD-PC10-7.5G-T4 og VFD-PC10-11G-T4-MK til trefasede 380 V-applikationer. De anførte udgangsstrømme er 17 A for 7,5 kW-modellen og 25 A for 11 kW-modellen. Begge klassificeringer bruges i solcelledrevne pumpesystemer og kompatible industrimotorapplikationer, underlagt det valgte drevs elektriske specifikationer.

I solpumpetilstand bruger den 7,5 kW/11 kW 3-fasede 380 V solarpumpe og frekvensomformeren til generelle formål jævnstrøm fra et fotovoltaisk array og anvender maksimal effektpunktsporing (MPPT) for at styre motoren i henhold til tilgængeligt solenergi-input. I generel tilstand giver den variabel frekvens motorstyring til kompatible pumper og andet udstyr. Driftstilstanden vælges via parameter P8-00 i henhold til den ønskede applikation og den medfølgende konfiguration.

Sammenlignet med en grundlæggende motorhastighedsregulator omfatter de anførte PC10-funktioner også vandstandsovervågning, underbelastningsdetektering og sondefejlrapportering. Disse funktioner er relevante for pumpesystemer, hvor vandkilden, lagertanken og pumpens drift skal overvåges gennem drevet.

Model specifikationer

Tabel A. Modelvurderinger
Punkt VFD-PC10-7.5G-T4 / -MK VFD-PC10-11G-T4-MK
Anvendelig motor 7,5 kW / 10 HK 11 kW / 15 HK
Nominel kapacitet 15 kVA 30 kVA
Indgangsstrøm 18,9 A 27,8 A
Udgangsstrøm 17 A 25 A
AC indgangsspænding AC 3 PH 380 V (-15 %) til 440 V (+10 %)
Maks. DC indgangsspænding 900 VDC
Anbefalet Voc-område 550 til 750 VDC
Anbefalet MPPT-serie 450 til 600 VDC
Startspændingsområde 300 til 900 VDC, parameter justerbar
Støjniveau 65 dBA maks.

Vælg modellen ved at sammenligne motorens nominelle strøm med inverterens udgangsstrøm, i stedet for at stole på motoreffekt alene. Bekræft det nøjagtige modelsuffiks, krav til indgangsspænding og gældende typeskiltdata før installation.

Anbefalet Solar Array-konfiguration

Referencekonfigurationerne nedenfor viser de modulmængder, der er angivet for de to frekvensomformere. De giver et udgangspunkt for PV-systemdesign; det endelige arrangement skal verificeres i forhold til det valgte moduls elektriske data, stedets minimumstemperatur og pumpekravene.

Model 37±1 V moduler, 250 W±5 Wp 45±1 V moduler, 300 W±5 Wp
Moduler pr. streng Strenge Moduler pr. streng Strenge
VFD-PC10-7.5G-T4 18 2 15 2
VFD-PC10-11G-T4-MK 18 3 15 3

Tabel C. Generelle specifikationer (samme på tværs af iMaster-serien)

Punkt Specifikation
Nominel frekvens 50/60 Hz
Indgangsfrekvensområde ±5 % (47,5 til 63 Hz)
Udgangsspænding 0 til indgangsspænding
Udgangsfrekvens 0,1 til 500 Hz
Maksimal frekvens 0 til 500 Hz (SVC og V/F kontrol)
Bærefrekvens 0,8 kHz til 8 kHz, justeres automatisk til belastning (op til 16 kHz understøttet)
Frekvensopløsning Digital indstilling 0,01 Hz; analog indstilling 0,025% af maksimal frekvens
Kontroltilstand Sensorløs vektorkontrol (SVC); V/F kontrol
Startmoment 0,5 Hz / 150 % (SVC)
Hastighedsområde 1:100 (SVC)
Hastighedsstabilitetsnøjagtighed ±0,5 % (SVC)
Overbelastningskapacitet 150 % mærkestrøm i 60 s; 170 % i 12 s; 190 % i 1,5 s
Drejningsmoment boost Automatisk drejningsmomentforøgelse; manuel boost 0,1 % til 30,0 %
V/F kurve Lineær, flerpunkts- og kvadratisk kurve (1,2 / 1,4 / 1,6 / 1,8 / 2,0 power)
V/F adskillelse Fuld adskillelse, halv adskillelse
Acceleration / deceleration Lineær eller S-kurve, 0,0 til 6500,0 s
DC bremsning Startfrekvens 0,00 Hz til maksimal frekvens; tid 0,0 til 36,0 s; nuværende 0,0 % til 100,0 %
JOG kontrol JOG-frekvens 0,00 Hz til maksimal frekvens (standard 5 Hz); acceleration/deceleration 0,0 til 6500,0 s
Indbygget PID Ja, for tryk, flow eller temperatur lukket sløjfe uden ekstern regulator
AVR Udgangsspændingen holdes stabil, når netspændingen svinger

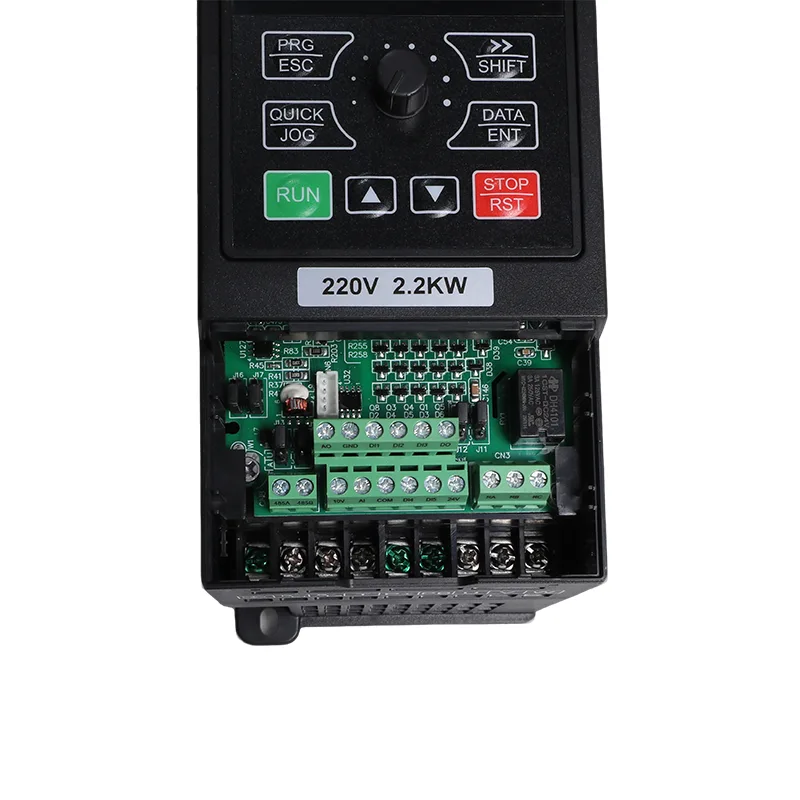

Indgangsterminaler 5 digitale indgange, DI5 understøtter højhastighedspuls op til 50 kHz; 1 analog indgang 0-10 V eller 0-20 mA; 1 tastatur potentiometer indgang
Udgangsterminaler 1 højhastigheds pulsudgang op til 50 kHz; 1 relæudgang; 1 analog udgang 0-20 mA eller 0-10 V
Meddelelse RS485, Modbus RTU
Beskyttelse Motorkortslutningsdetektering ved tænding, udgangsfasetab, overstrøm, overspænding, underspænding, overtemperatur, overbelastning, underbelastning, svagt lys
Driftstemperatur -10°C til 50°C; nedsætte 1 % pr. 1°C over 40°C
Opbevaringstemperatur -20°C til 60°C
Fugtighed Under 95 % RF, ingen kondens
Højde Under 1000 m; nedsætte 1 % pr. 100 m fra 1000 til 3000 m
Vibration Under 5,9 m/s² (0,6 g)
Indhegning IP20, vægbeslag eller skab, lodret installation
Distributionssystem TN, TT
EMC / sikkerhed IEC 61800-3 (C3); IEC 61800-5-1

Solar Pumpe Drift og Grid Backup

PC10-seriens informationer beskriver en automatisk driftssekvens for installationer, der er konfigureret til sol- og netstrøm. I den dokumenterede konfiguration vælger parameter P8-15 forsyningstilstanden. Med P8-15 indstillet til 0, kører drevet på solenergi, når det er tilgængeligt, og bruger nettet i henhold til den konfigurerede svage lys- og skiftelogik.

De medfølgende parameteroplysninger viser P8-16 som netdriftsinterval, med en standard på 60 minutter, og P8-17 som forsinkelsen forbundet med tilbagevenden til solenergidrift, med en standard på 4 sekunder. Bekræft den understøttede sekvens og parameterstandarder i forhold til manualen for den nøjagtige model og firmwareversion før idriftsættelse.

For et system, der anvender en AC backup-kilde, skal lednings- og omskiftningsarrangementet følge det gældende kredsløbsdiagram. Bekræft, om eksternt koblingsudstyr er påkrævet; Antag ikke, at omformeren alene udfører hver kildeskiftefunktion.

Vandstandskontrol og sondeovervågning

For delt vandforsyning, kunstvanding og akvakultursystemer kan pumpedrift afhænge af både vandstanden i lagertanken og tilgængeligheden af ​​vand ved kilden. De anførte PC10-parametre giver funktioner relateret til vandstandsdetektion, underbelastningsovervågning og probe-fejldiagnostik.

Detektion på tankniveau

De medfølgende parameteroplysninger identificerer P8-18 for AI-vandstandsdetektion, P8-19 for tærsklen for fuldt niveau og P8-20 for søvnforsinkelsen. Det konfigurerede niveausignal og tærskel bestemmer, hvordan drevet reagerer på den overvågede tanktilstand. Sensortype, ledningsføring og den faktiske kontrolsekvens skal følge det gældende ledningsdiagram og parameterinstruktioner.

Kilde-vand- og underbelastningsovervågning

Kildevandsbeskyttelsesoplysningerne bruger P8-24 til underbelastningsdetekteringsniveauet, P8-25 til detektionstiden og P8-26 til nulstillingsindstillingen. Disse parametre er relevante, hvor en reduktion i motorbelastningen bruges til at identificere en mulig mangel på vand eller en relateret pumpetilstand.

Probe-fejlrapportering

Den medfølgende kilde identificerer P8-22 som en tærskel for overvågning af sondeskade og E43 som den tilsvarende sondefejlindikation. Bekræft alarmdefinitionen og detekteringsbetingelserne i den relevante modelmanual, når du konfigurerer eller fejlfinder systemet.

Vandstands- og underbelastningsfunktioner afhænger af korrekt sensorvalg, installation og parameterindstillinger. De skal idriftsættes og testes under de betingelser, der er angivet i produktdokumentationen.

Kontrol kontinuitet og fjernovervågning

Den medfølgende PC10-serie information angiver, at panelkommandoer og kommunikationskommandoer kan bibeholdes over en strømcyklus. Den faktiske genstartsadfærd skal kontrolleres i forhold til den konfigurerede kommandokilde, genstartsparametre og applikationens sikkerhedskrav.

RS485 Modbus RTU er angivet som kommunikationsgrænsefladen. Kilden identificerer overvågningsparameter U0-49 som forsyningstilstandsstatus, hvor 0 indikerer netdrift og 1 indikerer solenergidrift. Disse oplysninger kan bruges af et kompatibelt overvågningssystem efter bekræftelse af registerdefinitionen og tilgængelige statusværdier i den relevante kommunikationsdokumentation.

Fjernovervågning er nyttig, når drevet kører ved en vandtank, kunstvandingsstation eller et andet sted, hvor controlleren ikke er til stadighed. Kommunikationsopsætningen bør testes for at bekræfte, at den viste status stemmer overens med den faktiske driftstilstand.

Generel inverterdrift

I generel funktion giver inverteren motorstyring med variabel frekvens til kompatibelt udstyr. De anførte styringsmetoder er sensorløs vektorstyring (SVC) og V/F-styring, med yderligere funktioner, herunder indbygget PID, justerbar acceleration og deceleration, JOG-styring og Modbus RTU-kommunikation.

Den generelle konfiguration kan overvejes til kompatible applikationer såsom mineafvanding, undertrykkelse af stenbrud, industriel cirkulation og procespumper. Modellen skal være afstemt efter motorens mærkestrøm, belastningskarakteristika, accelerationskrav og driftspligt.

Parameter P8-00 identificeres i de medfølgende informationer som parameter for valg af driftstilstand. Tilstanden skal konfigureres i henhold til den aktuelle applikation og instruktionerne for den medfølgende model. Enhver ændring mellem solvarmepumpe og generel drift skal følge den foreskrevne parameterindstilling og idriftsættelsesprocedure.

Typiske applikationer

1. Fællesskabets og landsbyens vandforsyning

Ved pumpning af borehul eller flodvand til en fordelingstank kan drevets solvarmedrift og anførte niveauovervågningsfunktioner betragtes som en del af systemdesignet. Motorstørrelse, pumpehøjde, påkrævet vandvolumen og tankniveaukontrol bør defineres, før drevet vælges.

2. Vandingskooperativer og fælles pumpestationer

Delte kunstvandingssystemer kan bruge en central pumpe til at forsyne flere marker eller kunstvandingszoner. Udvælgelsen bør afspejle det nødvendige flow, det samlede dynamiske løftehøjde, den daglige driftsplan og tilgængeligheden af ​​sol- eller netstrøm.

3. Fiske- og rejefarme

Vandudvekslings- og cirkulationspumper på akvakulturanlæg kan bruge variabel frekvensstyring, hvor motoren og pumpearrangementet er kompatible. Den påkrævede pumpeplan og vandstyringskontrol bør overvejes sammen med stedets strømforsyning.

4. Vandforvaltning i mine- og stenbrud

I generel tilstand kan drevet evalueres for kompatibelt mineafvanding, brøndvandshåndtering og støvdæmpningspumpeudstyr. Bekræft motorens klassificering, belastningsforhold, miljøkrav og påkrævet kontrolmetode for den specifikke installation.

5. Industriel cirkulation og køling

Konfigurationen til generelle formål kan overvejes til kompatibel procesvandcirkulation, køletårnssminkning og andre industrielle pumpeopgaver. Det nødvendige flow, driftstryk og motoregenskaber bør evalueres som en del af systemdesignet.

Tekniske specifikationer

Punkt Specifikation
Nominel frekvens 50/60 Hz
Indgangsfrekvensområde ±5 % (47,5 til 63 Hz)
Udgangsspænding 0 til indgangsspænding
Udgangsfrekvens 0,1 til 500 Hz
Maksimal frekvens 0 til 500 Hz (SVC og V/F kontrol)
Bærefrekvens 0,8 kHz til 8 kHz, justeres automatisk til belastning; op til 16 kHz understøttet
Frekvensopløsning Digital indstilling 0,01 Hz; analog indstilling 0,025% af maksimal frekvens
Kontroltilstand Sensorløs vektorkontrol (SVC); V/F kontrol
Startmoment 0,5 Hz / 150 % (SVC)
Hastighedsområde 1:100 (SVC)
Hastighedsstabilitetsnøjagtighed ±0,5 % (SVC)
Overbelastningskapacitet 150 % mærkestrøm i 60 s; 170 % i 12 s; 190 % i 1,5 s
Drejningsmoment boost Automatisk drejningsmomentforøgelse; manuel boost 0,1 % til 30,0 %
V/F kurve Lineær, flerpunkts- og kvadratisk kurve (1,2 / 1,4 / 1,6 / 1,8 / 2,0 power)
V/F adskillelse Fuld adskillelse, halv adskillelse
Acceleration / deceleration Lineær eller S-kurve, 0,0 til 6500,0 s
DC bremsning Startfrekvens 0,00 Hz til maksimal frekvens; tid 0,0 til 36,0 s; nuværende 0,0 % til 100,0 %
JOG kontrol JOG-frekvens 0,00 Hz til maksimal frekvens (standard 5 Hz); acceleration/deceleration 0,0 til 6500,0 s
Indbygget PID Ja, for tryk, flow eller temperatur lukket sløjfe uden ekstern regulator
AVR Udgangsspændingen holdes stabil, når netspændingen svinger
Indgangsterminaler 5 digitale indgange, DI5 understøtter højhastighedspuls op til 50 kHz; 1 analog indgang 0-10 V eller 0-20 mA; 1 tastatur potentiometer indgang
Udgangsterminaler 1 højhastigheds pulsudgang op til 50 kHz; 1 relæudgang; 1 analog udgang 0-20 mA eller 0-10 V
Meddelelse RS485, Modbus RTU
Beskyttelse Motorkortslutningsdetektering ved tænding, udgangsfasetab, overstrøm, overspænding, underspænding, overtemperatur, overbelastning, underbelastning, svagt lys
Driftstemperatur -10°C til 50°C; nedsætte 1 % pr. 1°C over 40°C
Opbevaringstemperatur -20°C til 60°C
Fugtighed Under 95 % RF, ingen kondens
Højde Under 1000 m; nedsætte 1 % pr. 100 m fra 1000 til 3000 m
Vibration Under 5,9 m/s² (0,6 g)
Indhegning IP20, vægbeslag eller skab, lodret installation
Distributionssystem TN, TT
EMC / sikkerhed IEC 61800-3 (C3); IEC 61800-5-1

Kapslingen er klassificeret IP20 og yder ikke beskyttelse mod vandindtrængning. Drevet skal installeres i et passende indendørs eller beskyttende kabinetmiljø med tilstrækkelig ventilation og i overensstemmelse med dets temperatur, fugtighed og installationskrav.

Ofte stillede spørgsmål

1. Hvor meget solcelleanlæg er angivet for 11 kW-modellen?

De medfølgende referencekonfigurationer specificerer tre strenge af 18 moduler vurderet til 250 Wp eller tre strenge af 15 moduler vurderet til 300 Wp. Disse arrangementer svarer til henholdsvis 54 moduler eller 45 moduler og en beregnet nominel array-effekt på 13,5 kWp i begge tilfælde. Det endelige strengdesign skal verificeres i forhold til modulets datablad, stedets minimumstemperatur og inverterens DC-spændingsgrænser.

2. Betyder 65 dBA-klassificeringen, at der kræves et akustisk kabinet?

Den medfølgende specifikation angiver et maksimalt støjniveau på 65 dBA. Hvorvidt yderligere akustisk behandling er nødvendig afhænger af installationsstedet, rumakustik, driftsudstyr og gældende støjkrav. Overvej installationsmiljøet, når drevet placeres i en beboet bygning eller et lukket udstyrsrum.

3. Kan et drev køre flere pumper?

Den generelle konfiguration skal matches til den samlede belastning og den understøttede kontrolmetode. For vektorstyringsapplikationer skal du bekræfte det relevante motorarrangement i manualen. Kørsel af flere motorer fra et drev kræver, at den kombinerede strøm forbliver inden for frekvensomformerens kapacitet, og at hver motor har passende overbelastningsbeskyttelse. Følg producentens instruktioner for den valgte kontroltilstand.

4. Hvordan kan den aktuelle strømkilde overvåges?

Den leverede information identificerer overvågningsparameter U0-49 som forsyningstilstandsindikator, hvor 0 repræsenterer netdrift og 1 repræsenterer solenergidrift. Parameteren kan læses over Modbus RTU, hvor det understøttes. Bekræft registerdefinitionen og kommunikationsindstillingerne i forhold til den gældende manual, før den integreres i et fjernovervågningssystem.

5. Hvilken rutinemæssig vedligeholdelse er påkrævet?

Hold kølepladen og køleventilatoren fri for støv, inspicér terminaler og ledningsforbindelser i henhold til vedligeholdelsesplanen, og overvåg omgivelsestemperatur og ventilation. Det angivne driftstemperaturområde er -10°C til 50°C, med derating over 40°C. Den medfølgende højdevejledning specificerer også derating over 1000 m. Følg den nøjagtige models instruktioner for inspektionsintervaller og vedligeholdelsesprocedurer.

6. Er denne inverter begrænset til solpumpning?

Nej. Den medfølgende PC10-serie-information viser solpumpetilstand og invertertilstand til generelle formål. Solar pumpedrift inkluderer MPPT og de dokumenterede pumperelaterede beskyttelsesfunktioner, mens generel drift understøtter SVC eller V/F motorstyring, PID og Modbus RTU. Parameteren P8-00 er identificeret som parameteren til modusvalg. Bekræft den tilladte indstilling og tilstandsændringsprocedure i den modelspecifikke manual.
