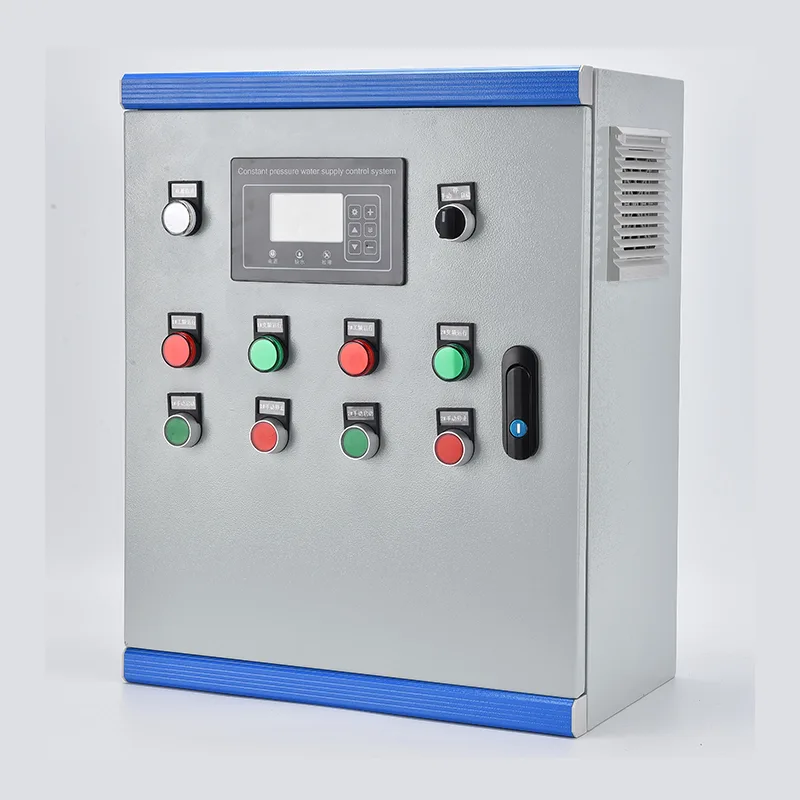

Kontrolskab til konstant tryk vandforsyning

Kontrolkabinettet til konstant trykvandforsyning integrerer en VFD, PLC eller dedikeret pumpestyring, indgående afbrydere, udgangskontaktorer pr. pumpe, kontroltransformator og tryktransmittergrænseflade i et enkelt gulvstående kabinet. Nominel effekt spænder over 0,75 kW til 400 kW ved 380–480 V trefaset. En tryksensor på hovedskæret sender et 4-20 mA-signal til regulatoren, som kontinuerligt sammenligner det faktiske tryk med det brugerdefinerede sætpunkt og justerer VFD-udgangsfrekvensen via en PID-sløjfe for at opretholde reguleringen inden for ±0,02 MPa. I flerpumpesystemer fungerer hovedpumpen under VFD-styring, mens forsinkelsespumper startes sekventielt eller afbrydes, når efterspørgslen svinger. Driftsrotationsbalancer kører timer på tværs af alle pumper. Beskyttelse dækker tørløb, overbelastning, fasetab, kortslutning og overtryk. En dørmonteret HMI-touchskærm viser systemtryk, pumpestatus, frekvens, fejllogfiler og energidata. Kommunikation via Modbus RTU/TCP eller valgfri 4G cloud-gateway muliggør fjernovervågning og SCADA-integration. Skabet er fremstillet af galvaniseret stål med pulverlakering, klassificeret IP54 standard eller op til IP65 til udendørs brug.

Ideelle applikationer

Hvor vandtrykket skal forblive ensartet på trods af skiftende efterspørgsel, erstatter Constant Pressure Water Supply Control Cabinet tyngdekraftslager og pumpning med fast hastighed med automatiseret, behovsafhængig kontrol.

Kommunal vandforsyning og boosterstationer

Byvandsnetværk oplever store trykudsving mellem spidsbelastningstider og natlige lavstrømningsperioder. Kabinettet opretholder et konstant tryk på udpegede netværkspunkter ved at modulere pumpehastigheden og trindelingen, hvilket eliminerer de fald og overspændinger, der belaster rørsamlinger og genererer serviceklager. For boosterstationer langs lange transmissionsledninger tilpasser PID-sløjfen sig til skiftende opstrømstryk og variabelt nedstrømsudtag.

Højhuse til bolig- og kommercielle bygninger

Lejlighedstårne, hoteller og kontorblokke har brug for pålideligt tryk på de øverste etager. Et konstant trykkabinet med flere lodrette flertrinspumper justerer automatisk output for at matche belægningsbaseret efterspørgsel - lavere ved middagstid, højere under morgen- og aftenspidsbelastninger. Systemet fjerner behovet for voluminøse tagtanke sammen med deres strukturelle belastning, legionellarisiko og krav til vedligeholdelsesadgang.

Industriel proces og kølevand

Fremstillingsanlæg, fødevareforarbejdningsfaciliteter og kraftværker kræver procesvand under stramt kontrolleret tryk. Kabinettet leverer makeup til køletårne, vaskeledninger, kedeltilførsel og produktionsvandkredsløb med reguleringsnøjagtighed, der er tilpasset procesbehov. VFD-baseret styring eliminerer energispild og ventilslid i forbindelse med drosling.

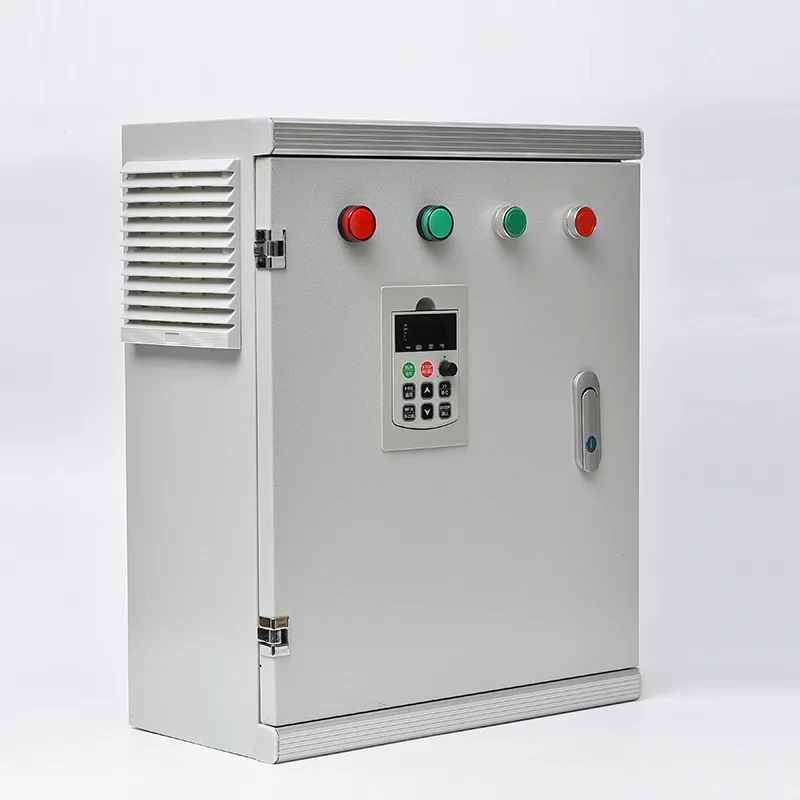

Landbrugsvanding

Storskala dryp-, sprinkler- og centre-pivot-systemer har brug for variabel flow ved stabilt tryk på tværs af feltzoner med forskellige emitterkarakteristika. Kabinettet håndterer flere pumpekonfigurationer, inklusive dykborehuller og vandrette boosterpumper, der automatisk matcher output til antallet af åbne kunstvandingszoner. Indbygget tørløbsbeskyttelse beskytter pumperne under ændringer i kildevandstanden.

Vandforsyning til landdistrikter og lokalsamfund

Landsbysystemer og fjerntliggende bebyggelser nyder godt af automatiseret trykstyring, der erstatter manuel pumpedrift. Integreret med en lagertankniveausensor starter og stopper kabinettet automatisk for at opretholde tankfyldt, mens det leverer konstant tryk til forbrugerne. Fjernovervågning via 4G lader en enkelt operatør administrere flere spredte stationer fra en mobiltelefon eller central SCADA.

Hotel, feriested og gæstfrihed

Feriesteder og fritidsfaciliteter med bygninger spredt ud over et område har brug for ensartet tryk for gæsteværelser, køkkener, vaskeri og landskabspleje. Kabinettet håndterer flere pumper for at imødekomme spidsbelastningsbehovet morgen og aften, samtidig med at det reducerer energien i off-peak timer, med systemet stort set i dvaletilstand natten over.

Teknisk dybdedykning

Constant Pressure Water Supply Control Cabinet kombinerer VFD-hastighedskontrol, PLC-baseret pumpesekvensering og omfattende beskyttelse i et enkelt fabriksmonteret kabinet, der leverer autonom trykstyring til enkeltpumpe- til multipumpeinstallationer.

PID lukket sløjfe trykregulering

En tryktransmitter på hovedrøret konverterer vandtrykket til et 4-20 mA analogt signal. Controlleren kører en digital PID-algoritme: proportional forstærkning bestemmer, hvor aggressivt systemet reagerer på trykafvigelse, integraltid eliminerer steady-state offset, og afledt dæmpning undertrykker overskridelse under pludselige flowændringer. PID-udgangen indstiller direkte VFD-frekvensreferencen og justerer pumpehastigheden, så den matcher efterspørgslen i realtid. Typisk reguleringsnøjagtighed holder inden for ±0,02 MPa, når den er indstillet til de specifikke systemkarakteristika - rørlængde, pumpekurve og trykbeholdervolumen.

Multi-Pump Sequencing Logic

Når efterspørgslen overstiger kapaciteten af ​​en enkelt VFD-drevet pumpe, sætter controlleren yderligere pumper i drift. Hovedpumpen kører under VFD-styring. Hvis den når maksimal frekvens, og trykket stadig falder under sætpunktet, overfører regulatoren denne pumpe til drift med fast hastighed via dens bypass-kontaktor og starter en forsinkelsespumpe under VFD-styring. Efterhånden som efterspørgslen falder, og VFD'en når minimumsfrekvensen med tryk over sætpunktet, afbrydes forsinkelsespumperne én efter én, og hovedpumpen vender tilbage til regulering med variabel hastighed. Dette sikrer, at kun én pumpe kører med variabel hastighed til enhver tid, mens de andre kører med fast hastighed tæt på deres bedste effektivitetspunkt.

Pligtrotation og udligning

For at fordele slid jævnt roterer regulatoren hovedpumpebetegnelsen baseret på kumulative driftstimer eller starttælling. Pumpen med de laveste timer bliver den næste ledning, når rotation udløses, hvilket sker ved lavt flow for at undgå trykforstyrrelser. En pumpe, der er taget offline til vedligeholdelse, låses ude af rotationen via en digital indgang, og regulatoren omfordrer driften på tværs af de resterende pumper.

Styring af søvn, vågenhed og lavt flow

I perioder med nulkrav - f.eks. natten over i kommercielle bygninger - når VFD'en til sidst sin minimumsfrekvens, mens trykket holder på sætpunktet. Efter en konfigurerbar forsinkelse går controlleren i dvaletilstand og stopper alle pumper. En lille membranbeholder opretholder systemtrykket under søvn. Når trykket falder til wake-tærsklen, genstarter controlleren hovedpumpen og ramper op for at genoprette trykket. Denne cyklus forhindrer pumper i at køre mod en lukket ventil i længere perioder, hvilket sparer energi og beskytter pumpen mod overophedning.

Pump Protection Suite

Regulatoren giver pumpespecifik beskyttelse ud over standard motoroverbelastning. Tørløbsdetektion bruger enten et digitalt input fra en brøndniveausonde eller motorunderstrømsføling. Overtryksudløsning med auto-reset forhindrer rørskader, hvis en ventil pludselig lukker. En hurtig-cyklus lockout begrænser antallet af starter i timen for at beskytte motorviklingerne. Fasetab og fasesekvensovervågning forhindrer mekanisk skade fra omvendt rotation. Alle turhændelser er tidsstemplet og gemt i fejlloggen med et konfigurerbart antal auto-reset-forsøg, før lockout kræver operatørindgreb.

VFD-drevarkitektur

VFD er valgt til pumpedrift med variabelt drejningsmoment med 110 % overbelastning i 60 sekunder. Flying-start-funktion muliggør problemfri genstart i en friløbspumpe uden at snuble ved overstrøm. Spring-frekvensprogrammering undgår mekaniske resonansbånd. Automatisk energioptimering reducerer motorens magnetiseringsstrøm ved let belastning, hvilket sparer yderligere energi, når pumpen kører under fuld hastighed. En indbygget DC-link-drossel og RFI-filter minimerer harmonisk strømindsprøjtning på forsyningen.

HMI og operatørgrænseflade

En dørmonteret farveberøringsskærm giver systemtryk og sætpunkt i realtid, individuel pumpestatus, kumulative driftstimer og starttæller pr. pumpe, aktive alarmer med fejlhistorik og adgangskodebeskyttet parameteradgang. Manuel overstyringskontrol understøtter idriftsættelse og vedligeholdelsesaktiviteter.

Fjernovervågning og kommunikation

Standard RS485 Modbus RTU forbindes til stedets SCADA eller telemetriudstyr. En valgfri 4G- eller Ethernet-skygateway muliggør fjernadgang via webbrowser eller smartphone-app, der leverer realtidstryk, pumpestatus, energiforbrug og alarm-push-meddelelser. Operatører kan fjernjustere trykindstillingspunkter til specifikke systemkrav.

Indhegning og miljøbyggeri

Det gulvstående skab bruger 1,5–2,0 mm galvaniseret stålplade med UV-bestandig pulverlakering. IP54 er standard for indendørs pumperum. IP55 eller IP65 er tilgængelig til udendørs og vandbehandlingsmiljøer. Filtreret tvungen luftventilation med termostatisk blæserstyring holder den interne temperatur inden for VFD'ens driftsområde. Til tropiske eller ørken udendørs installationer kan solsejl og anti-kondensvarmer specificeres. Kabelindføring sker gennem forskruningsplader i skabsbunden. Skabet er designet og konstrueret efter IEC 61439-1/2, med alle komponenter CE-mærkede og regionale certificeringer tilgængelige.

Ofte stillede spørgsmål

Q1: Hvordan opretholder kabinettet konstant tryk?

En tryksensor på hovedvandsamlingen måler kontinuerligt systemtrykket og sender et 4–20 mA signal til regulatoren. Regulatorens PID-algoritme sammenligner det faktiske tryk med det brugerindstillede mål. Hvis trykket falder, øges VFD-udgangsfrekvensen for at fremskynde pumpen. Hvis trykket stiger, bremser det pumpen. Denne regulering med lukket sløjfe kører kontinuerligt og holder typisk trykket inden for ±0,02 MPa fra sætpunktet.

Spørgsmål 2: Hvor mange pumper kan en konstant tryk vandforsyning styreskab styre?

Standardkonfigurationer understøtter 1 til 6 pumper, hvor 2 eller 3 pumper er den mest almindelige installation. I multipumpesystemer driver en enkelt VFD pumpen med variabel hastighed, mens yderligere pumper starter ved fast hastighed, når efterspørgslen stiger. Al pumpesekvens-, alternerings- og fejlskiftelogik er indbygget i controlleren.

Q3: Hvad er forskellen mellem dette kabinet og installation af separate VFD'er på hver pumpe?

Kabinettet leverer et komplet kontrolsystem - pumpesekvenslogik, tryk-PID-sløjfe, automatisk alternering, fejlomskiftning, dvale/våge-funktion og en enkelt brugergrænseflade - alt sammen forudkoblet og fabrikstestet. Individuelle VFD'er kan ikke koordinere multipumpedrift uden betydelig ekstern teknik.

Q4: Kan systemet fungere med eller uden lagertank?

Begge. I en tankfyldningsapplikation opretholder regulatoren systemtrykket, mens en niveausensor i tanken giver start/stop-autoritet. I en direkte hovedkonfiguration opretholder controlleren ledningstrykket direkte på distributionsrørene, og modulerer pumpehastigheden for at matche forbrugernes efterspørgsel uden nogen lagertank.

Q5: Hvilke pumpetyper er kompatible?

Kabinettet styrer standard trefasede induktionsmotorer, der bruges i dykborehulspumper, vertikale flertrinspumper, horisontale endesugende centrifugalpumper og inline boosterpumper, på tværs af 380–480 V, 50/60 Hz. Permanente magnetmotorer kan også drives med kompatible VFD'er.

Q6: Hvilket effektområde er tilgængeligt?

Standardkonfigurationer dækker 0,75 kW til 400 kW. Kabinettets dimensionering er baseret på antallet af pumper, hver pumpes motorfuldlaststrøm og fejlniveauet på stedet. Vores ingeniører vil vælge VFD, kontaktorer, afbrydere og samleskinnesystem fra dine pumpedata.

Q7: Hvilke muligheder for fjernovervågning er tilgængelige?

Standard RS485 Modbus RTU forbinder til site SCADA. Valgfri 4G- eller Ethernet-gateways linker til en cloud-platform, der giver adgang via webbrowser eller smartphone-app til realtidstryk, pumpestatus, energiforbrug, fejlalarmer og historiske data. SMS- eller app-push-meddelelser advarer operatører om fejl.

Q8: Hvilken vedligeholdelse kræver kabinettet?

Månedligt eftersyn af dørtætninger og ventilationsfiltre. Kvartalskontrol af strømafslutninger. Årlig funktionstest af sikkerhedsanordninger og alterneringslogik. VFD-køleventilatorerne og DC-linkkondensatorerne har en levetid på 5-10 år og kan udskiftes. Tryktransmitteren skal kalibreres årligt.

Q9: Hvordan sparer dette system energi sammenlignet med traditionel pumpning?

En konstant hastighedspumpe med en drosselventil spilder energi på at pumpe mod en kunstig begrænsning. VFD'en matcher pumpehastigheden direkte til efterspørgslen. Fordi pumpekraften skalerer med hastighedskuben, trækker en pumpe ved 80 % hastighed omkring 50 % af fuld hastighedsenergi. Med dvaletilstand i perioder med nulkrav opnår installationer typisk 20 % til 40 % energireduktion.

En kommunal sekundær vandforsyningsopgradering — højhuskvarter

Baggrund

En kommunal vandmyndighed i en større asiatisk by administrerede over 80 sekundære vandforsyningsboosterstationer, der betjener højhuse. Hver station leverede 200 til 800 lejligheder på tværs af tårne ​​fra 18 til 35 etager. Det eksisterende udstyr var ældet - nogle stationer brugte tagtanke med svømmerventilpåfyldning, andre brugte pumpesæt med fast hastighed med trykreduktionsventiler. Bystyret gav mandat til en opgradering for at forbedre trykkvaliteten, fjerne tagtanke af hensyn til folkesundheden og reducere pumpeenergiforbruget.

Udfordringen

Hver boosterstation betjente et tårn med en særskilt efterspørgselsprofil: skarpe morgen- og aftenspidser, moderat efterspørgsel i dagtimerne og næsten nul flow natten over. De eksisterende pumper med fast hastighed kørte med fuld kapacitet uanset efterspørgsel og udluftede overtryk gennem trykreduktionsventiler. Dette spildte betydelig energi, mens der blev genereret varme og støj i pumperummene. Tagtanke skulle fjernes for at opfylde nye sundhedsbestemmelser, og myndigheden krævede, at alle nye stationer rapporterede data til en central SCADA-platform. Det fysiske rum var også trangt - de fleste pumperum blev eftermonteret i kælderområder med begrænset loftshøjde og begrænset adgang.

Hvorfor vælge kontrolskab til konstant tryk vandforsyning?

Efter en vellykket pilot på tre stationer valgte myndigheden fabrikskonstruerede konstanttrykskabe. Et enkelt kabinet rummede VFD, controller, udgangskontaktorer til tre lodrette flertrinspumper, trykgrænseflade og HMI-touchscreen - som matcher fodaftrykket fra det gamle panel. PID trykstyring gjorde det muligt at fjerne trykreduktionsventilerne helt. Den primære pumpe varierede hastigheden for at matche efterspørgslen, med yderligere pumper, der blev indstillet efter behov. Natten over sov systemet, trykket holdt af en lille membranbeholder.

Vandtrykket i lejligheder på øverste etage stabiliserede sig på det regulatoriske minimum uanset efterspørgsel, uden det overtryk i de nederste etager, som det gamle system medførte. Energiforbruget blev målt pr. station og transmitteret til myndighedens SCADA over Modbus, hvilket gav operatører realtidssynlighed og mulighed for at fjernjustere tryksætpunkter for hvert tårns specifikke højde.

Implementering

32 konstanttrykskabe blev installeret på tværs af den første fase over 18 måneder. Hvert kabinet var forinstalleret med pumpedata og trykindstillingspunkter, der var tilpasset det specifikke tårn. On-site idriftsættelse tilsluttet netforsyning, pumpemotorkabler og tryktransmitter - typisk afsluttet på én dag pr. station.

Resultater

●  Presklager fra beboere på øverste etage i de 32 lokalsamfund faldt til nul inden for tre måneder efter ibrugtagning.

●  Pumpeenergiforbruget faldt med gennemsnitligt 35 % sammenlignet med den tidligere baseline med fast hastighed, hvilket oversteg myndighedens mål på 25 %.

●  Tagtanke blev taget ud af drift og fjernet, hvilket eliminerede omkostninger til vedligeholdelse og overholdelse af vandkvalitet.

●  Et operationsteam på to personer fjernstyrer nu alle 32 stationer fra den centrale SCADA.

●  Myndigheden har standardiseret konstanttrykskabet for de resterende 50 stationer, hvor fase to i øjeblikket er i gang.
