Smart kunstvandingskontrolboks

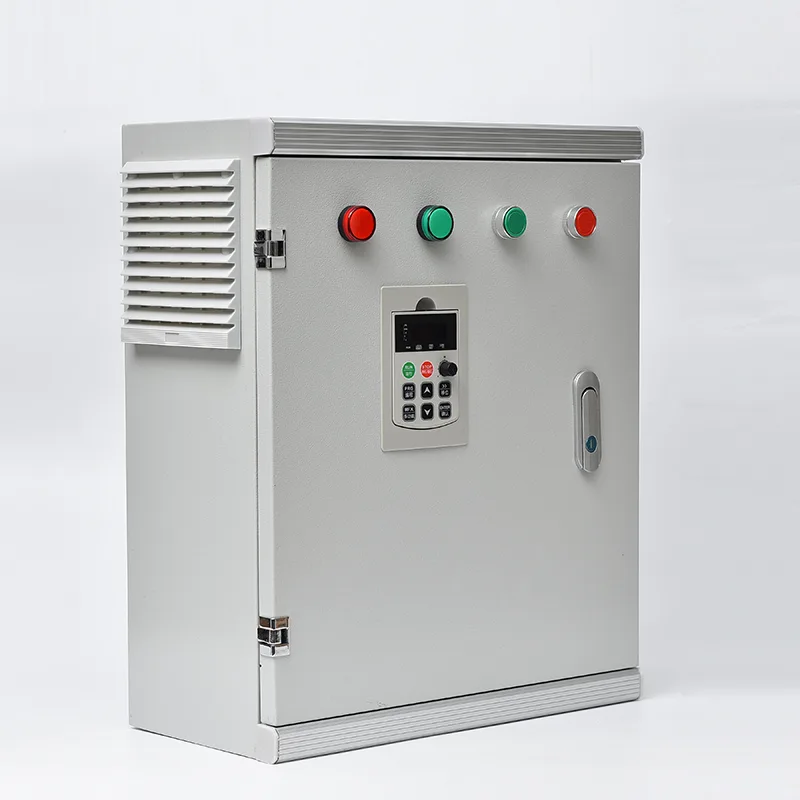

Kontrolboksen integrerer en PLC eller dedikeret vandingscontroller, afbrydere, pumpekontaktorer eller VFD'er, ventiludgangsterminaler, en kontroltransformator og overspændingsbeskyttelse i et enkelt vægmonteret eller gulvstående kabinet. Den accepterer input fra jordfugtighedssensorer, regnmålere, temperatur- og fugtighedssensorer, flowmålere og tryktransmittere og udfører derefter programmerede vandingsplaner på tværs af konfigurerbare zoner - typisk 4 til 120 magnetventiler afhængigt af model - enten sekventielt eller i overlappende grupper. Pumpestartlogik sikrer, at hovedpumpen eller boosterpumpen går i indgreb, før en ventil åbner og lukker ned, efter at alle ventiler er lukket, hvilket forhindrer tørløb og trykstød. Et integreret 4G/LoRa/Wi-Fi-kommunikationsmodul transmitterer markdata i realtid og driftsstatus til en skyplatform, hvor avlere kan se kunstvandingshistorik, justere tidsplaner og modtage fejlalarmer via smartphone-app eller web-dashboard. Multi-kanal gødningskontrol er tilgængelig som ekstraudstyr, hvilket muliggør præcis dosering af flydende gødning eller syre gennem konfigurerbare injektionspumper baseret på mål-EC og pH-værdier. Kabinettet er fremstillet af galvaniseret eller rustfrit stål med vejrbestandig pulverlakering, klassificeret IP55 eller højere til udendørs installation. Solenergikompatibilitet med batteribackup er tilgængelig for steder uden for nettet, mens standard AC-modeller dækker 110 V til 415 V enfaset eller trefaset forsyning.

Ideelle applikationer

Fra små havebrugstunneller til store frugthaveroperationer erstatter Smart Irrigation Control Box manuel kunstvanding og gætværk med automatiseret, sensordrevet vandstyring, der reagerer på, hvad afgrøden faktisk har brug for.

Landbrugskunstvanding og bredakkerafgrøder

Storskala markafgrøder, frugtplantager og vinmarker nyder godt af multi-zone automatiseret kunstvanding, der styrer snesevis af magnetventiler på tværs af ejendommen. Regulatoren sekvenserer zoner én ad gangen for at opretholde stabilt systemtryk, mens den leverer vand i henhold til jordfugtighedstærskler, afgrødens vækststadie og lokale fordampningsdata. Flowmålerintegration giver en bekræftelse i realtid på, at hver kunstvandingscyklus leverede den tilsigtede mængde, markerede blokeringer eller rørbrud med det samme.

Drivhus og beskyttet dyrkning

Drivhusmiljøer kræver præcis kontrol af vand og næringsstoffer i et begrænset vækstrum. Kontrolboksen integreres med miljøsensorer - temperatur, luftfugtighed, lysintensitet og substratfugtighed - for at udløse kunstvanding baseret på plantebehov i stedet for faste timere. Multikanal-gødningsinjektorer doserer flydende gødning og pH-justeringer under EC/pH-kontrol i lukket kredsløb, hvilket sikrer, at hver afgrøde modtager den nøjagtige næringsstofopskrift i den rigtige koncentration. Fjernadgang giver producenterne mulighed for at overvåge flere drivhusbugter fra en enkelt smartphone.

Landskab og kommunalt grønt rum

Parker, sportsbaner, golfbaner og landskabspleje ved vejkanter, der drives af kommunale myndigheder, kræver pålidelig, programmerbar kunstvanding på tværs af spredte områder. Kontrolboksen administrerer flere magnetventilstationer på en tidsbaseret eller sensor-udløst tidsplan, med regnsensorindgang, der automatisk suspenderer vanding i vådt vejr for at undgå vandspild. 4G-forbindelse muliggør centraliseret styring fra et bydriftscenter, hvilket reducerer behovet for vedligeholdelsespersonale til at besøge hvert sted.

Soldrevne fjerngårde

Mange landbrugspladser mangler pålidelig netelektricitet. Kontrolboksen kan konfigureres med et solcellepanel, batteribank og laveffekt DC-låsende magnetventiludgange til fuldstændig autonom drift uden for nettet. Controlleren styrer pumpestart (fra et solcelledrevet borehul eller tanktilførsel), zoneinddelt ventilsekvens og datatransmission - alt sammen drevet af det on-site fotovoltaiske system.

Havebrug, planteskoler og specialafgrøder

Containerplanteskoler, bærfarme og afskårne blomsteroperationer vander ofte små zoner med forskellige afgrødetyper, der hver især kræver forskellige vandingsregimer. Kontrolboksen understøtter programmerede tidsplaner pr. zone med uafhængige starttider, kørselsvarigheder og gødningsopskrifter. Jordfugtbaseret tilsidesættelse forhindrer overvanding af følsomme afgrøder, mens frostbeskyttelsessprinklersekvenser kan udløses af temperatursensortærskler.

Vandingsdistrikter og kommunale ordninger

I regioner, hvor vand tildeles efter mængde eller tid til individuelle avlere, understøtter kontrolboksen IC-kort eller RFID-brugergodkendelse til landbrugsvandmåling. Hver brugers forbrug logges og uploades til administrationsplatformen, hvilket muliggør gebyrbaseret vandtildeling, årlige tilbagetrækningsgrænser og automatiseret pumpeslukning, når kvoterne overskrides.

3. Teknisk dybdedykning

Smart Irrigation Control Box kombinerer PLC-baseret sekventering, multi-sensor input-behandling og industriel strømstyring i et enkelt fabrikstestet kabinet, der leverer pålidelig, uovervåget kunstvandingsautomatisering på tværs af forskellige feltforhold.

Controllerkerne og programmeringslogik

Kontrolboksen er bygget op omkring en industriel PLC eller dedikeret vandingscontroller med konfigurerbar I/O. Regulatoren udfører vandingsprogrammer, der definerer hvilke zoner der aktiveres, i hvilken rækkefølge, hvor længe og under hvilke startbetingelser. Planlægningsmuligheder omfatter tidsbaseret (specifikke dage og tidspunkter), sensorbaseret (jordfugtighedstærskel, regndetektering) og intervalbaseret (hver N time eller dag). Regulatoren styrer også pumpens startlogik: hovedpumpens relæ lukker, før den første ventilmagnet aktiveres, og forbliver lukket, indtil den sidste ventil lukker plus en konfigurerbar efterløbsperiode til at skylle hovedledningen. Denne sekvensering forhindrer ventilåbning mod en tør pumpe, eliminerer vandslag fra bratte start og stop og beskytter pumpen mod dødhovedsdrift. For multi-zone drift tillader en justerbar inter-zone forsinkelse systemtrykket at stabilisere sig mellem ventilovergange.

Sensorinput og miljøovervågning

Kontrolboksen accepterer en række feltsensorindgange: analoge 4–20 mA eller 0–10 V signaler fra jordfugtighedsonder, tryktransmittere og flowmålere; digitale pulsindgange fra flowmålere og regnmålere; digitale tænd/sluk-indgange fra svømmerafbrydere og trykafbrydere; og RS485 Modbus RTU-data fra jordsensorer med flere parametre, der måler fugt, temperatur og elektrisk ledningsevne. Controlleren scanner løbende alle input og sammenligner aflæsninger med brugerdefinerede tærskler. Hvis jordfugtigheden falder under målet, udløses vanding. Hvis der registreres nedbør, indstilles den planlagte kunstvanding. Hvis flowhastigheden afviger fra det forventede område, genereres en alarm for rørbrud eller blokeret emitter. Alle sensordata er tidsstemplet og logget til trendanalyse.

Ventil- og pumpekontroludgange

Ventiludgange er typisk 24 VAC eller 12 VDC, kompatible med standard vanding magnetventiler. Udgangskonfiguration understøtter både AC-låse-solenoider (momentær puls til at åbne/lukke) og DC-låse-solenoider til lav-effekt off-grid-applikationer. Pumpeudgange er relækontakter, der er klassificeret for pumpemotorens kontaktorspole eller VFD-startkommando. For steder, der anvender pumper med variabel hastighed, giver en 4–20 mA eller 0–10 V analog udgang hastighedsreference til en VFD baseret på systemtryk eller flowbehov. Hver udgang er individuelt sikret og optisk isoleret fra controlleren for at forhindre feltledningsfejl i at beskadige processoren.

Kommunikation og fjernstyring

Kontrolboksen inkluderer et 4G-mobilmodem, LoRa-modul, Wi-Fi-interface eller Ethernet-port afhængigt af webstedets infrastruktur. Data overføres til en cloud-platform ved hjælp af MQTT- eller HTTP-protokol. Platformen giver et web-dashboard og en smartphone-app (iOS og Android) til overvågning i realtid af alle tilsluttede sensorer og udgange, fjernjustering af tidsplan, manuel tilsidesættelse af individuelle ventiler eller pumper, alarmmeddelelse via push-besked eller SMS, og historiske datagrafer af jordfugtighed, flow, tryk og kunstvandingshændelser. For steder med et eksisterende SCADA-system understøtter controlleren Modbus RTU over RS485 eller Modbus TCP, hvilket blotlægger alle I/O-punkter og konfigurationsparametre til direkte integration uden skylaget.

Befrugtningsintegration

Når det valgfri fertigationsmodul er inkluderet, styrer kontrolboksen en til fire injektionskanaler, hver med en dedikeret doseringspumpe eller venturi-injektor. Regulatoren overvåger hovedvandingsmåleren for at beregne den nødvendige injektionshastighed baseret på målgødningsforholdet, og modulerer derefter doseringspumpen for at opretholde sætpunktet. I EC/pH-kontrollerede konfigurationer giver sensorer i hovedvandingsledningen eller returledningen feedback, og controlleren justerer injektionshastighederne via PID-sløjfe for at opretholde næringsstofkoncentration og pH inden for definerede bånd. Omrørerens kontroludgange holder gødningslagertanke blandet.

Strømforsyning og Off-Grid-konfiguration

Standardkontrolboksen fungerer fra enfaset 110–240 VAC eller trefaset 380–415 VAC netforsyning. En styretransformator giver 24 VAC/VDC til regulatoren og ventiludgangene. Off-grid-konfigurationer integrerer en MPPT solar charge controller, en PV-array (typisk 300 W til 1.000 W) og en deep-cycle batteribank (12 V eller 24 V). Controlleren overvåger batteriets ladetilstand og kan reducere ikke-kritiske belastninger eller udskyde planlagt vanding, hvis batterispændingen falder til en brugerdefineret laveffekttærskel. DC-låsende magnetventiler, som kun bruger strøm under den øjeblikkelige åbne/lukke-impuls, er specificeret til solcelleanlæg for at minimere batterikapacitetskravene.

Indhegning og miljøbeskyttelse

Kabinettet er fremstillet af 1,5-2,0 mm galvaniseret stålplade eller rustfrit stål af klasse 304 med UV-bestandig pulverlakering. Standard IP55-klassificering passer til udendørs vægmontering eller stangmontering på kanten af ​​det kunstvandede område. Til oversvømmelsestruede miljøer eller miljøer med høj luftfugtighed er IP65 tilgængelig. Et solsejl anbefales til installationer med direkte sol i tropiske klimaer. Kabelindføring sker gennem IP-klassificerede kompressionsforskruninger på kabinettets base. Indvendig ventilation er passiv, med udluftningsdræn, der udligner trykket og udelukker fugt og insekter. Alle indvendige kredsløbskort er konformt belagt for at forhindre korrosion fra fugt og landbrugskemikaliedampe. Overspændingsbeskyttelsesenheder på indgående strøm- og kommunikationslinjer beskytter mod lyninducerede transienter. En dørlåst hovedisolator giver sikker vedligeholdelsesadgang. Controlleren gemmer alle programmer, tidsplaner og loggede data i ikke-flygtig hukommelse, hvilket sikrer nul datatab under strømafbrydelser.

4.Ofte stillede spørgsmål

Q1: Hvilke typer sensorer kan kontrolboksen tilsluttes?

Kontrolboksen accepterer: jordfugtighedssensorer (tensiometriske, kapacitans- eller TDR-type med 4–20 mA, 0–10 V eller Modbus RS485-udgang), regnmålere (pulsindgang), flowmålere (puls eller 4–20 mA), tryktransmittere (4–20 mA), temperatur- og fugtighedsafbrydere eller Modbus–20 mA-niveausensorer (modbus–20 mA). tanke og reservoirer, og vejrstationsdata (via Modbus fra en ekstern vejrstation eller cloud API). Vores ingeniører vil bekræfte sensorkompatibilitet under projektspecifikation.

Q2: Hvor mange kunstvandingszoner kan en kontrolboks håndtere?

Standardkonfigurationer understøtter 4 til 24 kablede zoner. Udvidelsesmoduler tillader skalering til 48, 72 eller flere zoner. Til meget store installationer kan trådløse fjernterminalenheder, der kommunikerer via LoRa, styre yderligere ventilklynger op til flere kilometer fra hovedkontrolboksen, hvilket muliggør centraliseret styring af hundredvis af zoner på tværs af en ejendom.

Q3: Kan kontrolboksen fungere uden netstrøm?

Ja. En off-grid konfiguration er tilgængelig med integreret MPPT solar charge controller, PV paneler og deep-cycle batteri opbevaring. DC-låsende magnetventiler bruges til at minimere strømforbruget. Controlleren overvåger batteritilstanden og udsætter ikke-kritiske operationer, hvis spændingen falder til en laveffekttærskel. Denne konfiguration er meget udbredt på fjerntliggende gårde og græsgange, hvor det er uøkonomisk at drive netstrøm.

Q4: Kan jeg styre vandingssystemet fra min smartphone?

Ja. Kontrolboksen transmitterer data til en skyplatform via 4G, Wi-Fi eller Ethernet. Du kan se jordfugtighed, flowdata og ventilstatus i realtid; start eller stop kunstvanding på afstand; justere tidsplaner og tærskler; og modtag alarmmeddelelser via push-besked eller SMS - alt sammen fra den ledsagende smartphone-app eller web-dashboard.

Q5: How does the controller handle pump protection?

Regulatoren sekvenserer, at pumpen starter, før en ventil åbner, og pumpen stopper, efter at alle ventiler lukker, hvilket forhindrer dødhovedsdrift. Hvis flowmåleren ikke registrerer noget flow på trods af at pumpen kører, genereres en tørløbsalarm, og pumpen lukkes ned. Tryksensorindgang muliggør højtryks- og lavtryksudløsningsbeskyttelse. Pumpeudgangen kan forbindes med en softstarter eller VFD til større motorer.

Q6: Hvad sker der med kunstvanding, hvis kommunikationen går tabt?

Controlleren gemmer alle programmer og tidsplaner i lokal ikke-flygtig hukommelse. Hvis kommunikationen til cloud-platformen går tabt, fortsætter controlleren med at udføre sin programmerede tidsplan autonomt ved hjælp af sit interne realtidsur. Sensorbaserede startforhold (jordfugtighed, regnmåler) fortsætter også med at fungere. Når kommunikationen genoprettes, synkroniseres bufferlagrede data til skyen.

Q7: Kan én kontrolboks klare både kunstvanding og gødning?

Ja. Det valgfri fertigationsmodul håndterer en til fire injektionskanaler med dedikeret pumpe- eller venturistyring. Dosering kan være baseret på tid, flow-proportional injektion eller lukket kredsløb EC/pH-kontrol ved hjælp af feedback fra sensorer i hovedvandingsledningen. Omrørerudgange holder gødningslagertanke i suspension.

Q8: Hvilken vedligeholdelse kræver kontrolboksen?

Rutinemæssig vedligeholdelse er minimal: månedlig visuel inspektion af kabinettet og dørtætningen, kvartalsvis kontrol af strømafslutninger for tæthed og årlig funktionstest af alle ventiludgange og sensorindgange. Hvis et solcelleanlæg er installeret, skal batteriterminaler og elektrolytniveauer (for oversvømmede batterier) efterses kvartalsvis. Selve controlleren har ingen bevægelige dele og kræver ingen planlagt udskiftning.

5. En plantagerdrift i stor skala — Automatiseret multi-zone kunstvanding

Baggrund

En frugtavlervirksomhed i Sydeuropa forvaltede 180 hektar stenfrugt- og citrusplantager på tværs af kuperet terræn. Vanding blev trukket fra flere borehuller og et fælles reservoir, fordelt gennem et netværk af hovedledninger til ca. 90 magnetventilklynger, der betjener individuelle frugthaveblokke. Operationen havde været vanding på faste tidsplaner styret manuelt af feltarbejdere, som kørte mellem blokke for at åbne og lukke ventiler hele dagen og natten.

Udfordringen

Manuel ventilbetjening var arbejdskrævende og upræcis. Vandingsanlæg anvendte den samme driftstid uanset jordfugtighedens variation mellem blokkene, hvilket førte til overvanding i lerdominerende zoner og undervanding på sandede højdedrag. Under højsommeren kæmpede holdet for at gennemføre alle planlagte sæt inden for 24 timer. Pumpestarter var ofte ukoordinerede med ventilpositioner - ventiler ville blive åbnet, før pumpen kørte, hvilket forårsagede luftlåse og vandslag, der beskadigede hovedledningsfittings. Gårdens borehulspumper kørte også mod lukkede ventiler ved afslutningen af ​​skift og udløste overbelastninger. Gødningsindsprøjtning blev håndteret af et separat manuelt venturi-system uden registrering af udbringningsmængder pr. blok.

Avleren ønskede et enkelt integreret kontrolsystem, der kunne styre alle ventiler, pumper og gødning, overvåges på afstand og reducere kunstvandingsarbejde til en tilsynsførende rolle.

Hvorfor smarte vandingskontrolbokse?

Gårdens bloklayout foreslog en centraliseret arkitektur: Én hovedkontrolboks ved pumpeskuret, der styrer alle pumpestarter og hovedledningstryk, med LoRa trådløse fjernterminalenheder ved hver satellitventilklynge, der kommunikerer tilbage til hovedcontrolleren. Dette undgik nedgravning af kontrolkabler på tværs af frugtplantagen.

Kontrolboksen var konfigureret med seks pumpeudgangskanaler (fire borehuller, to boosterpumper), en tryktransmitterindgang på hovedledningen, flowmålerindgange på hver pumpeudledning til tørløbsbeskyttelse og totaliseret flowsporing og 90 trådløse ventiludgange på tværs af satellit-RTU'erne. Et jordfugtighedsovervågningsnetværk blev indsat - seks multi-dybde kapacitanssonder i repræsentative jordzoner - forbundet til controlleren via Modbus RS485.

Fertigation blev integreret gennem tre doseringskanaler, hver med en indsprøjtningspumpe med variabel hastighed styret af flowproportional logik. Regulatoren overvågede hovedledningsflowmåleren og justerede injektionshastigheden for at opretholde en målgødningskoncentration, uanset hvilke blokke der vandede.

Programmeringen var struktureret efter frugthaveblok, med jordfugtighedstærskler, der afgjorde, om en planlagt vandingscyklus ville fortsætte for hver blok. Regnmålerens input suspenderede automatisk al planlagt kunstvanding i 24 timer efter 5 mm nedbør. Alle data blev overført til cloud-platformen via 4G, hvilket gav farm-manageren et enkelt dashboard for hele operationen.

Implementering

To primære Smart Irrigation Control Boxes blev installeret ved de to hovedpumpeskure med 16 LoRa trådløse RTU'er fordelt over plantagen. Systemet styrede seks pumper, 90 kunstvandingsventiler og tre gødningskanaler. Strøm blev netforsynet ved pumpeskurene; RTU'er var solcelledrevne med interne batterier. Installation og idriftsættelse blev afsluttet over fire uger uden for høstperioden, med gårdens eksisterende magnetventiler og pumpekontaktorer bibeholdt.

Resultater

●  Irigationsarbejdet blev reduceret fra et felthold på fire personer til en supervisor, der overvågede skyens dashboard og udførte lejlighedsvise markinspektioner.

●  Vandforbruget faldt med ca. 28 % i den første hele sæson, drevet af jordfugtighedsbaseret blokplanlægning, der eliminerede unødvendig kunstvanding på tungere jorder.

●  Pumperelaterede vedligeholdelsesankaldelser faldt betydeligt: ​​Tørløbsture blev elimineret af flowbaseret beskyttelse, og vandslagsskader på hovedledningsfittings ophørte med koordineret pumpe-ventil-sekvensering.

●  Gødningsforbruget blev reduceret med 15 % gennem flow-proportional injektion, hvor applikationsregistreringer pr. blok nu automatisk logges til overholdelse og agronomisk gennemgang.

●  Bedriftslederen rapporterede, at muligheden for at se hele vandingssystemets status på en smartphone – især i frikvarterer og weekender – var en betydelig driftsfordel.
