Hvert HVAC-kontrolpanel er konstrueret til de specifikke krav til det mekaniske system, det styrer - uanset om det er en enkelt pakket luftbehandlingsenhed, et køleanlæg med flere pumper og køletårne eller et bygningsdækkende VAV-zonestyringssystem. Panelhuset rummer den fulde elektriske infrastruktur: indgående strømisolering, kredsløbsbeskyttelse, motorstartere (direkte-on-line, stjerne-trekant, softstartere eller frekvensomformere), kontrolrelæer, sikkerhedslåse og en dedikeret controller - typisk en PLC eller DDC - med feltsensorterminaler til temperatur, fugtighed, luftkvalitet, flow og luftkvalitet. En dørmonteret HMI-touchskærm eller tastaturdisplay giver operatører systemsynlighed og parameterkontrol i realtid. Tilslutning via BACnet, Modbus eller Ethernet/IP muliggør problemfri integration med bygningsstyringssystemer (BMS). Kapslingsklassificeringer fra IP42 til IP65 passer til indendørs mekaniske rum, planteplatforme på taget og udsatte udendørs steder. Omfattende beskyttelsesordninger dækker kortslutning, overbelastning, fasetab, under-/overspænding og jordlækage ved hvert kredsløb, med obligatoriske sikkerhedslåse, der er fastkablet til brandalarmslukning, frostbeskyttelse og luftstrømssikker. Fuld overensstemmelse med IEC 61439-1/2, IEC 60364 og regionale elektriske sikkerhedsstandarder opretholdes.
Fra en enkelt luftbehandler til et centralt anlæg i hele campus, leverer HVAC-kontrolpaneler den centraliserede elektriske intelligens, der holder mekaniske systemer kørende sikkert, effektivt og i koordinering med det bredere bygningsautomationsnetværk.
Store kontortårne, indkøbscentre og komplekser til blandet brug driver flere luftbehandlingsenheder, kølere, køletårne og ventilationszoner. HVAC-kontrolpaneler centraliserer styringen og beskyttelsen af hver mekanisk pakke - et AHU-panel, der administrerer forsynings- og returventilatorer, kølespoler, economiser-spjæld og filterstatus, eller et køleanlægspanel, der sekvenserer flere kompressorer, primære og sekundære pumper og køletårnsventilatorer. Integration med bygningens BMS via BACnet/IP eller Modbus gør det muligt for facility managers at overvåge og justere alle systemer fra en central arbejdsstation.
Fabrikker, forarbejdningsanlæg og lagre kræver ofte dedikeret ventilation og proceskøling adskilt fra komfortklimaanlæg. Kontrolpaneler i disse miljøer håndterer højeffekts udsugningsventilatorer, efterfyldningsluftenheder, støvopsamlingssystemer og proceskølere. PLC-baseret styring med industrielle kommunikationsprotokoller understøtter kompleks interlock-logik - såsom koordinering af ventilation med produktionslinjedrift eller procesovnsudstødning. Kraftige kabinetter med forbedret støv- og fugtbeskyttelse håndterer de udfordrende omgivende forhold.
Datacenterkøling er en 24/7 kritisk funktion. HVAC-kontrolpaneler, der administrerer computerrumsluftbehandlere (CRAH), computerrumsklimaanlæg (CRAC), kølevandspumper og kondensatorventilatorer er konstrueret til redundans og pålidelighed. Dobbelt strømindgang, integration af automatisk overførselskontakt og fejlsikre alarmudgange sikrer, at kølingen fortsætter gennem forsyningsforstyrrelser. Høj nøjagtig temperatur- og fugtighedskontrol med Modbus/BACnet-forbindelse til datacenterinfrastrukturstyringsplatformen (DCIM) giver miljøovervågning i realtid.
Operationsstuer, isolationsrum, renrum og generelle afdelinger kræver hver især specifik luftkvalitet, temperatur, fugtighed og trykforhold. HVAC-kontrolpaneler i sundhedsmiljøer styrer disse præcise miljøer. Kritiske alarmfunktioner - høj/lav temperatur, luftfugtighedsudsving, luftstrømstab og filterstatus - er forbundet til bygningens sygeplejerskekald eller centrale overvågningssystem. Paneler er designet til nem vedligeholdelse og har isoleringsfaciliteter, der tillader service uden systemnedlukning.
Gæstekomfort er i højsædet. HVAC-kontrolpaneler administrerer centrale køleanlæg, kedelsystemer, luftbehandlere, der betjener offentlige rum, og zonecontrollere for ventilatorkonvektorer på tværs af gæsteetager. Forprogrammerede belægningsbaserede tidsplaner reducerer energiforbruget i perioder med lav belægning, samtidig med at det sikres, at værelserne når komfortindstillingspunkter ved indtjekningstidspunktet.
Universitetsbygninger, skoler og offentlige faciliteter spredt på tværs af flere strukturer nyder godt af standardiserede HVAC-kontrolpanelplatforme. Hver bygnings mekaniske rum betjenes af dedikerede paneler til AHU'er, pumper og terminalenheder, alle sammenkoblet tilbage til en campus-dækkende BMS. Fremgangsmåden forenkler vedligeholdelsestræning og reservedelshåndtering.

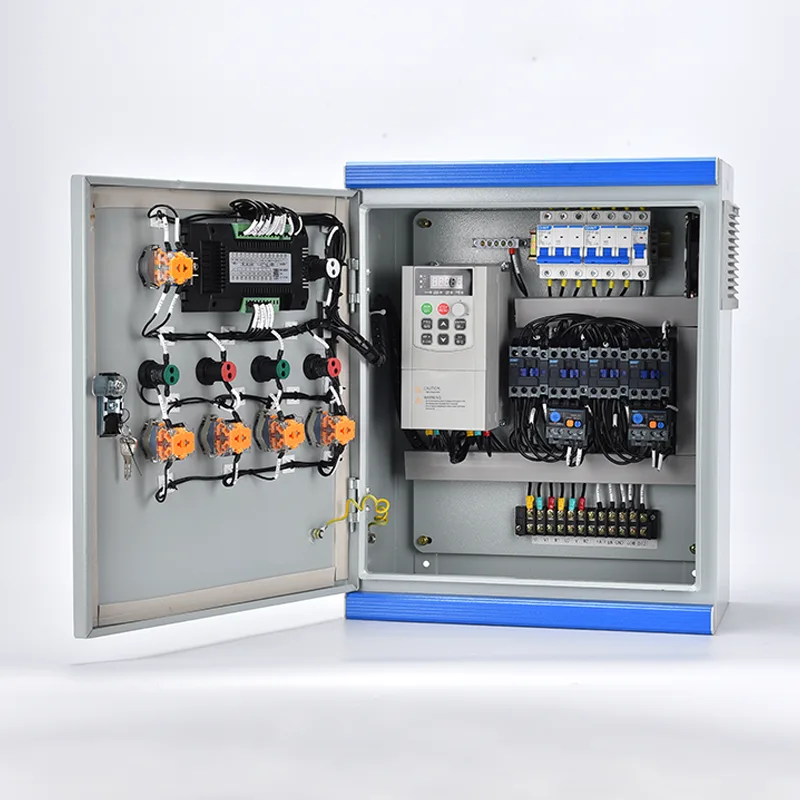

HVAC-kontrolpaneler er konstrueret som omfattende strømfordelings-, motorstyrings- og automationssamlinger - hver specialdesignet til at matche det mekaniske udstyrs tidsplan og driftssekvenser.
Den indgående sektion accepterer trefaset strøm (typisk 400V/480V, 50/60Hz) via en aflåselig hovedafbryder eller afbryder, med kortslutningsmodstandsværdi beregnet for stedets tilgængelige fejlstrøm. Nedstrøms distribution er organiseret efter udstyrsfunktion: separate grene til ventilatorer, pumper, kompressorer og styrekredsløb. Motorkredsløbsbeskyttelse leveres af termisk-magnetiske afbrydere eller sikringsadskillere, der er tilpasset motorens fuldbelastningsstrøm, med overbelastningsrelæer (elektroniske eller termiske), der giver IEC Klasse 10/20/30 tripkurver. Styreeffekt - typisk 24VAC, 24VDC eller 230VAC - er afledt af en dedikeret styretransformator med uafhængigt smeltede sekundære kredsløb, der isolerer styreelektronik fra transienter på strømsiden.
Afhængigt af motorstørrelse, krav til startmoment og det mekaniske systems tolerance for startstrøm, inkorporerer panelet den passende startmetode:
● Direct-on-line (DOL) : til mindre blæsere og pumper op til ca. 7,5 kW
● Stjerne-trekant : til mellemstore motorer, hvor reduceret startstrøm er påkrævet
● Soft starter : til pumper og blæsere, hvor jævn rampe-up eliminerer vandslag eller remglidning
● Variable Frequency Drive (VFD) : til applikationer, der kræver hastighedsmodulation baseret på efterspørgsel — såsom AHU-forsyningsventilatorer styret af statisk kanaltryk eller sekundære kølevandspumper, der reagerer på differenstryk over sløjfen
VFD'er er specificeret med indbygget harmonisk dæmpning (DC link chokes) og output dV/dt filtre, hvor kabellængder overstiger producentens grænser. Alle drev er konfigureret til seriel kommunikation med panelets controller til hastighedsreference og statusfeedback.
Styringsarkitekturen vælges ud fra applikationens kompleksitet og integrationskrav:
● DDC-controllere er typiske for kommercielle HVAC-applikationer, der integreres i et BMS via native BACnet MS/TP eller BACnet/IP. Forprogrammerede applikationsbiblioteker dækker standard AHU-, chiller- og kedelsekvenser.
● PLC-baseret styring er specificeret til industrielle miljøer, kompleks multi-kompressor sekvensering, eller hvor systemet skal have grænseflader med ikke-HVAC udstyr såsom procesmaskineri. PLC-platforme understøtter stigelogik, funktionsblok eller struktureret tekstprogrammering med Profinet, Ethernet/IP eller Modbus TCP-kommunikation.
● Begge platforme udfører den definerede operationssekvens: tidsplaner, temperatur/tryk PID-sløjfer, start/stop-sekvensering, alarmgenerering og runtime-logning.
Dedikerede klemrækker rummer feltledninger fra temperatursensorer (NTC-termistorer, RTD, 4-20mA), tryktransducere og kontakter, fugtsensorer, kanalmonterede luftstrømsafbrydere, differenstrykafbrydere til filterstatus og ventil/aktuator-feedback-signaler. Alle analoge indgange er filtreret og beskyttet mod inducerede transienter. Digitale indgange er individuelt isoleret via optokoblere eller mellemliggende relæer. Sensorfejl detekteres og alarmeres med konfigurerbare fallback-strategier - for eksempel ved at indstille en ventilator med fast hastighed ved tab af kanaltryksensor.
En dørmonteret farve HMI-touchskærm (typisk 7-tommer eller større) eller diskrete LED-indikatorer og trykknapper giver lokal operatørgrænseflade. HMI'et viser systemstatusgrafik i realtid - temperatur, fugtighed, tryk, udstyrets driftstid, energiforbrugstrends - med brugerkonfigurerbare dashboards. Parameterjusteringer er adgangskodebeskyttede med flere adgangsniveauer (operatør, supervisor, ingeniør). Alarmmeddelelse inkluderer tidsstemplet hændelseslogning med bekræftelsessporing. For BMS-integrerede paneler kan HMI'et tjene som et lokalt tilsidesættelses- og idriftsættelsesværktøj frem for den primære daglige grænseflade.
Kritiske sikkerhedsfunktioner er implementeret i fastkablet logik uafhængigt af controlleren, hvilket sikrer fejlsikker drift, selv i tilfælde af processorfejl:
● Brandalarmgrænseflade: Spændingsfri kontaktindgang fra brandpanelet tvinger AHU-nedlukning og spjældlukning
● Frysebeskyttelse: lavtemperaturtermostat på vandspiraler udløser enheden og åbner ventilen for at forhindre spiralbrud
● Luftstrømskontrol: Differenstrykafbryder i luftstrømmen forhindrer aktivering af elektrisk eller gasvarmer uden verificeret luftstrøm
● Højtryks- og lavtrykskølemiddelkontakter beskytter kompressorer
● Seismiske og vibrationskontakter, hvor det kræves af lokal lovgivning
Alle sikkerhedslåse er forbundet i udløsningskredsløbet på hovedstyringsrelæet eller sikkerheds-PLC'en, hvilket sikrer øjeblikkelig og ubetinget nedlukning.
Panelkabinettet er fremstillet fra 1,5 mm til 2,0 mm elektro-galvaniseret eller rustfrit stålplade med en pulverlakeret finish. Almindelige vurderinger omfatter:
● IP42/IP43 til indendørs mekaniske rum med rene, temperaturkontrollerede miljøer
● IP54/IP55 til udstyrsrum, anlægsindhegninger på tagterrassen eller semi-eksponerede steder
● IP65 til udendørs installationer udsat for regn, støv og direkte sol
Aktiv termisk styring - filtreret tvungen luftventilation med termostatisk blæserstyring - er inkluderet til VFD-tætte paneler eller installationsmiljøer med højt omgivende miljø. Til udendørs skabe er der specificeret solafskærmning, anti-kondensvarmer og korrosionsbestandigt rustfrit stål hardware.
Kommunikationsgateways oversætter controllerens protokol til anlæggets BMS-backbone. Native BACnet (MS/TP eller IP), Modbus RTU/TCP og valgfri LonWorks eller Ethernet/IP-adaptere er tilgængelige. Alle overvågede punkter - temperaturer, tryk, flowhastigheder, udstyrsstatus, driftstimer, energidata og alarmtilstande - gøres synlige for BMS. Fjernindstilling af sætpunkt og tidsplanstyring muliggør centraliseret energioptimering på tværs af hele bygningsporteføljen.
Valgfri integreret effektmåling måler panelniveau eller individuelt belastningsforbrug. Regulatoren kan udføre energioptimeringssekvenser såsom economiser-frikøling, behovsstyret ventilation (CO₂-baseret), optimal start/stop og nulstilling af kølevandstemperatur baseret på udendørsforhold – hvilket reducerer det årlige HVAC-energiforbrug med 15 % til 25 % sammenlignet med styring med faste parametre.
Q1: Er HVAC-kontrolpanelet et standardprodukt eller specialdesignet til hvert projekt?
Hvert panel er specialdesignet til at matche projektets mekaniske udstyrsplan, driftssekvens og elektrisk belastningsliste. Vores applikationsingeniører arbejder ud fra din P&ID, udstyrsdatablade og kontrolspecifikationer. Standardiserede interne arkitekturer og komponentbiblioteker sikrer ensartet kvalitet, mens de imødekommer stedspecifikke krav.
Q2: Hvilken controller-platform bruger du - PLC eller DDC?
Vi tilbyder begge dele og vil anbefale den passende platform baseret på dit projekt. DDC-controllere (BACnet-native) passer til kommercielle bygningsapplikationer med BMS-integration. PLC'er er specificeret til industrielle faciliteter, komplekse sekvenser, eller hvor integration med ikke-HVAC udstyr er påkrævet. Support fra flere leverandører er tilgængelig - vi arbejder med førende mærker og kan også levere åbne platform-alternativer.
Q3: What HVAC equipment can the panel control?
Vores paneler er konfigureret til alt almindeligt HVAC-udstyr: luftbehandlingsenheder (konstant volumen og VAV), pakkede tagenheder, køleanlæg (luftkølede og vandkølede), kedelsystemer, køletårne, pumpesystemer (primære, sekundære og tertiære), ventilatorkonvektorer, varmegenvindingsventilatorer og udstødnings-/røgekstraktsystemer. Multiudstyrspaneler, der styrer et helt mekanisk rum, er et standardtilbud.
Q4: Kan panelet integreres med vores eksisterende Building Management System?
Ja. Kommunikationsprotokoller inklusive BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP og LonWorks er tilgængelige. Vi vil bekræfte den specifikke protokol, baudrate og punktliste under konstruktionsfasen for at sikre problemfri plug-and-play-integration med dit BMS.
Q5: Hvilke sikkerhedsstandarder og certificeringer opfylder panelerne?
Paneler er designet og testet i henhold til IEC 61439-1/2 for lavspændingskoblings- og kontrolenheder. Alle komponenter er CE-mærkede. Yderligere regionale certificeringer (UL, UKCA osv.) er tilgængelige. Fuld fabriksgodkendelsestest (FAT) dokumentation leveres med hvert panel, inklusive kredsløbsverifikation, isolationsmodstandstest, funktionel sekvenstest og sikkerhedslåsevalidering.
Q6: How is the panel tested before shipment?
Hvert panel gennemgår en omfattende fabriksgodkendelsestest, herunder: punkt-til-punkt ledningsverifikation, isolationsmodstandstest (strøm- og kontrolkredsløb), fuld funktionstest af alle motorstartere og drev, kontrol af controller I/O-sløjfe, simuleret driftssekvenstest i forhold til den godkendte kontrolfortælling, HMI- og kommunikationsgrænsefladetestning og verifikation af sikkerhedslåsefunktion. En detaljeret FAT-rapport leveres sammen med panelet.
Q7: Hvilken vedligeholdelse er påkrævet efter installation?
Anbefalet årlig vedligeholdelse omfatter: termisk billeddannelse af strømforbindelser for at identificere løse afslutninger, funktionstjek af sikkerhedslåse og nødstop, verifikation af sensorkalibrering, inspektion af køleventilatorer og filtertilstand samt generel rengøring af kabinettets indre. Alle komponenter er tilgængelige gennem fordørene; kritiske reservedele såsom sikringer og kontaktorspoler er identificeret i den medfølgende vedligeholdelsesmanual.
Q8: Can you support field commissioning?
Fjernbetjeningssupport via videoopkald er inkluderet i hvert panel. On-site idriftsættelse og BMS-integrationstjenester kan arrangeres afhængigt af projektets placering og omfang.
En stor international lufthavn i Mellemøsten byggede en ny passagerterminal for at imødekomme stigende kapacitetsbehov. Terminalen, der spænder over 700.000 kvadratmeter, krævede en omfattende HVAC-infrastruktur for at opretholde passagerernes komfort på tværs af afgangshaller, ankomsthaller, detailzoner, lounger og bagagehåndteringsområder i ekstreme udendørstemperaturer, der når op på 50°C.
Det mekaniske design specificerede et centralt køleanlæg med 12 vandkølede centrifugalkølere, 48 luftbehandlingsenheder fra 15kW til 160kW, talrige kølevandspumpesæt (primære og sekundære), køletårnsventilatorer, energigenvindingsventilatorer og dedikeret ventilation til lukkede områders bagagehåndtering og anlæg. Alt udstyr var fordelt på flere mekaniske etager og anlægsindhegninger på tagterrassen.
Projektets el-entreprenør stod over for en vanskelig byggeplan. At fremstille individuelle kontrolpaneler på stedet for hvert stykke udstyr vil kræve et stort antal elektrikere på stedet i længere perioder, indføre kvalitetsvariationer og risikere koordineringsfejl mellem el- og kontrolunderleverandørerne. Lufthavnsoperatøren pålagde også fuld BACnet-integration med anlæggets virksomheds-BMS til centraliseret energistyring og forudsigelig vedligeholdelse.
Projektteamet valgte at anskaffe alle HVAC-kontrolpaneler som fabrikskonstruerede, prætestede enheder. Fordelene var afgørende:
● Hvert panel blev designet ud fra tidsplanen for det mekaniske udstyr og kontrolkonsulentens driftssekvens, hvilket sikrede et en-til-en-match mellem hvert panel og dets tildelte udstyr.
● Al intern strømfordeling, motorbeskyttelse, VFD'er, kontrolledninger, PLC/DDC-logik og HMI-konfiguration blev fuldt samlet og testet på fabrikken før afsendelse – hvilket komprimerer tiden på stedet til montering af panelet, tilslutning af indgående strøm og terminering af feltsensorkabler.
● BACnet-kommunikationsgatewayen var forudkonfigureret, og en komplet pointliste blev leveret til BMS-integratoren, før panelerne ankom, hvilket eliminerede langvarig fejlretning af feltprotokol.
● Sikkerhedslåse – nedlukning af brandalarm, frostbeskyttelse til kølevandsspiraler, luftstrømssikrende sikring til elektriske varmelegemer – blev tilsluttet på fabrikken med dokumenteret verifikation, hvilket opfyldte de strenge sikkerhedskrav fra lufthavnsmyndighederne.
● Konsistent paneldesign på tværs af alle 48 AHU'er forenklet operatørtræning og reservedelslager til lufthavnsvedligeholdelsesteamet.
86 HVAC-kontrolpaneler blev fremstillet og leveret - dækkende kølere, pumper, AHU'er og energigenvindingssystemer. Panelstørrelser spændte fra kompakte vægmonterede kabinetter til små ventilationsenheder til gulvstående kabinetter med flere sektioner til 160 kW AHU'er med integrerede VFD'er. Alle paneler inkorporerede BACnet/IP-kommunikationsgateways og dørmonterede HMI-touchskærme for lokal operatøradgang. Panelerne blev sendt forprogrammerede og FAT-testede, med hvert panels dokumentationspakke inklusive as-built ledningsdiagrammer, controller-logikudskrifter og FAT-certifikater.
● On-site idriftsættelsestiden blev reduceret med ca. 50 % sammenlignet med budgetestimater baseret på traditionelle site-fremstillede paneler, hvilket hjalp terminalen med at overholde sin åbningsfrist.
● Fabrikkens FAT-program identificerede og rettede 12 logiske sekvenskonflikter under prætestning - problemer, der ellers ville være opstået under dyr fejlfinding på stedet.
● Fuld BACnet-integration med lufthavnens BMS blev opnået inden for tre uger efter aktivering af panelet, hvor alle 86 paneler rapporterede driftsdata og accepterede tilsynskommandoer.
● I det første driftsår gjorde de BMS-registrerede data det muligt for faciliteterne at optimere tidsplaner for nulstilling af kølevandstemperaturen, hvilket opnåede en 12 % reduktion i køleanlæggets energiforbrug sammenlignet med den oprindelige designbaseline.
● Lufthavnens vedligeholdelsesentreprenør rapporterede minimalt korrigerende arbejde, og krediterede det standardiserede paneldesign og omfattende dokumentation for effektiv teamfamiliarisering.
