Softstarterkabinettet, der tilbydes af den førende kinesiske producent Csivei inkluderer en 3-faset softstarterenhed (bedømt fra 7,5 til 800 kW, 380–690 V), en indgående afbryder eller sikringsfrakobling, en indbygget bypass-kontaktor, et motoroverbelastningsrelæ og en kontroltransformator. Startkarakteristika - programmerbar strømgrænse, spændingsrampetid og startmoment - indstilles via et digitalt tastatur eller HMI. Valgfrie funktioner inkluderer en soft-stop rampe til pumpesystemer for at forhindre vandslag. Beskyttelse dækker kortslutning, overbelastning, fasetab, under/overspænding og tyristor overtemperatur. Standardkommunikation via Modbus RTU muliggør forbindelse til anlæg DCS eller SCADA; valgfri Profibus, Profinet eller Ethernet/IP er tilgængelige. Det gulvstående kabinet er fremstillet af galvaniseret stål med en pulverlakeret finish, klassificeret IP42 til IP55, velegnet til indendørs elektriske rum og støvede industrimiljøer.
For motorer, der kører med fast hastighed, men som kræver skånsom start for at beskytte drevet udstyr og elektriske netværk, giver Soft Starter Cabinet et kompakt alternativ med lav vedligeholdelse til direkte-on-line eller stjerne-trekantstartere.
Råvandsindtag, booster- og overføringspumper nyder godt af blød start, som eliminerer vandslag i rørledninger og reducerer mekanisk slid på pumpehjul og koblinger. Den indbyggede soft-stop funktion dæmper yderligere kontraventilslam og trykstød. Bypass-drift under steady-state drift sikrer minimal skabsvarmeproduktion, selv i pumpestationer med begrænset ventilation.
Kølere, køletårnsventilatorer og motorer til store luftbehandlingsenheder i kommercielle bygninger kan trække høje startstrømme, der får lys til at flimre og belaste generatorens styringer. Bløde starterskabe begrænser startstrømmen til 3-4 gange fuld belastning, hvilket forhindrer spændingsfald. Bypass-kontaktorer eliminerer kontinuerlige tyristortab og bevarer systemets energieffektivitet under bygningens lange driftstimer.
Båndtransportører og stenknusere kræver skånsom drejningsmoment under opstart for at beskytte gearkasser, remsplejsninger og koblinger mod stødbelastning. Softstarterens justerbare kick-start-funktion leverer en kort puls med højt drejningsmoment, før den ramper, og overvinder friktionen fra et fuldt belastet bånd. Når først motoren kører, sikrer bypass-kontaktoren kølig, energieffektiv drift i støvede miljøer med høje temperaturer.
Skrue- og stempelkompressorer i produktionsanlæg, sammen med blandere og omrørere i kemisk forarbejdning, starter under belastning og har brug for jævn acceleration. Bløde startere eliminerer de bratte drejningsmomenttransienter, der accelererer slid på lejer og skovle, mens bypass-drift sikrer ingen tyristortab under lange kontinuerlige kørsler.
Dyb-brønds dykpumper og store sprinklersystemer i fjerntliggende områder er afhængige af bløde startere for at beskytte pumpeaksler og brøndhuse mod startmoment. Skabene er kompatible med generatorforsyninger, da den reducerede startstrøm gør det muligt for en mindre generator at starte en større pumpe. Bypass-drift reducerer brændstofforbruget i kunstvandingssæsonen.

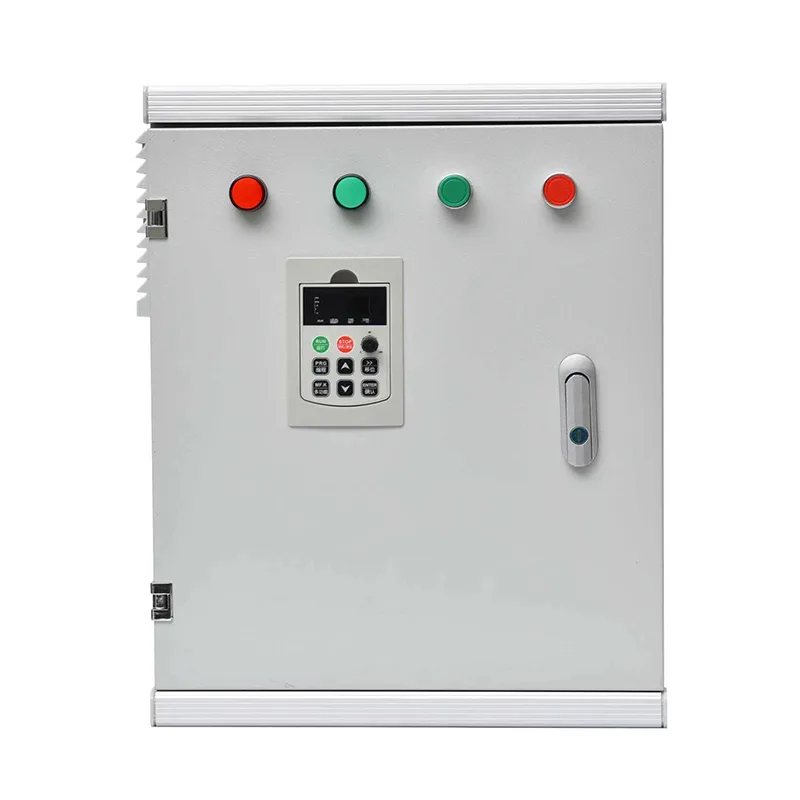

Soft Starter-kabinettet integrerer en tyristor-baseret softstarter med fuld motor- og kredsløbsbeskyttelse i et enkelt formonteret kabinet, optimeret til industriel motorstyring med fast hastighed.
Softstarteren styrer seks anti-parallelle siliciumkontrollerede ensrettere (SCR'er), et par pr. fase, for jævnt at øge motorspændingen fra et justerbart startmomentniveau (typisk 30–60 % af det nominelle) til fuld spænding over en brugerindstillet rampetid (0,5–60 sekunder). Under rampe-up er strømmen begrænset til et defineret multiplum af fuldbelastningsstrøm, typisk 3-5x, hvilket forhindrer transformer- eller generatoroverbelastning. Når motoren nærmer sig synkron hastighed, registrerer en intern algoritme faldet i strømstyrken og signalerer, at en bypass-kontaktor skal lukke, og forbinder motoren direkte med lysnettet. Dette shunter strøm ud af SCR'erne, hvilket eliminerer deres ledningstab og varmeudvikling.
Efter start løber al motorstrøm gennem den mekaniske bypass-kontaktor, som er klassificeret til kontinuerlig drift. SCR'erne forbliver lukkede, så softstarteren bidrager intet til termisk stigning. Dette er en vigtig fordel i forhold til VFD'er i applikationer med fast hastighed - kabinettet kører køligt og kræver minimal ventilation. Hvis der vælges et blødt stop, åbner bypasset ved nedlukning, og SCR'erne aktiveres igen for at rampe spændingen gradvist ned, hvilket forhindrer vandslag.
Kabinettet giver fuld motorbeskyttelse gennem en termisk-magnetisk afbryder og et elektronisk overbelastningsrelæ med registrering af fasetab og strømubalance. Kortslutningsbeskyttelse er koordineret for at bevare SCR-integriteten. Yderligere beskyttelse omfatter:
● Under-/overspændingsbeskyttelse, nedlukning før motorskade fra spændingsanomalier
● Registrering af overtemperatur i tyristor med alarm og udløsningstrin
● Fasevending og registrering af fasetab
● Stald og låst rotorbeskyttelse via relæet
Eksterne sikkerhedslåse (f.eks. nødstop, vibrationsafbryder) er forbundet til styrekredsløbet gennem dedikerede terminaler.
Et digitalt tastatur med et LCD-display på starterenheden giver lokal parameterindstilling, start/stop-kontrol og statusindikation - inklusive motorstrøm, spænding og fejlkoder. En dørmonteret HMI kan integreres til større skabe. Standard RS485 Modbus RTU tillader fjernstart/stop, parameterdownload og alarmrapportering til en DCS eller SCADA. Til krævende anlægsnetværk er Profibus DP, Profinet eller Ethernet/IP-gateways tilgængelige.
Det gulvstående skab er konstrueret af kraftig galvaniseret stålplade med en vejrbestandig pulverlakering. Da tyristorvarme kun genereres under de sekunder lange start- og stopramper, er naturlig konvektionskøling ofte tilstrækkelig til indendørs skabe. Til højeffektenheder eller miljøer med høj omgivelsestemperatur leveres blæsere med filtreret luft med termostatstyring. Standardbeskyttelsesklassificeringen er IP42 til IP54; højere vurderinger er tilgængelige for støvede eller udendørs steder.
Hvert kabinet gennemgår en fabriksgodkendelsestest, herunder: strømkredsens isolationsmodstandsmåling, SCR-tændingskredsløbsverifikation, bypass-kontaktordrift og funktionstest af alle programmerede start/stop-profiler og beskyttelsesfunktioner. Enheden er designet og testet i henhold til IEC 61439-1/2, og alle kontrolkredsløb er testet i henhold til gældende støjimmunitetsstandarder.
Q1: Hvornår skal jeg vælge et softstarterskab frem for en VFD eller DOL starter?
Vælg en blød starter, når du har brug for jævn motoracceleration og reduceret startstrøm, men ikke kræver kontinuerlig hastighedsvariation. Bløde startere er enklere, genererer mindre varme, koster mindre og er mere kompakte end VFD'er. Sammenlignet med DOL eliminerer de strømstød og mekanisk stød. Sammenlignet med stjerne-trekant giver de fuldt justerbare startparametre og kan soft-stop pumpesystemer.
Q2: Hvilke motorstørrelser kan kabinettet rumme?
Standardskabe er konfigureret til motorer fra 7,5 kW til 800 kW ved 400 V (trefaset), med 690 V-klassificeringer til rådighed for større motorer. Vi vil matche softstarteren, bypass-kontaktoren og strømafbryderen til din motornavnepladestrøm. Brugerdefinerede konfigurationer til højere kræfter er mulige.
Q3: Understøtter softstarter-kabinettet start af flere motorer?
Ja, i et sekventielt arrangement: En enkelt softstarter kan starte flere motorer efter hinanden, hver med sin egen udgangskontaktor. Efter at den første motor når fuld hastighed og omgår, kobles blødstarteren fra den og forbindes til den anden motor, og så videre. Dette reducerer omkostningerne, når flere pumper eller ventilatorer af samme størrelse deler en station. Alle motorer skal dog have samme eller lignende startparametre.
Q4: Hvad sker der, hvis softstarteren fejler, mens motoren kører?
Når motoren er på fuld hastighed, og bypass-kontaktoren er lukket, kører motoren direkte fra lysnettet. Hvis softstarterens styrekort svigter, eller SCR'er er beskadiget, fortsætter motoren med at køre upåvirket. Fejlen vil kun påvirke næste startforsøg. Denne iboende fejlsikre er en stor operationel fordel.
Q5: Hvor lang er soft-start rampen, og kan den justeres?
Spændingsrampetiden er fuldt justerbar, typisk fra 0,5 til 60 sekunder, og kan forlænges yderligere, hvis det er nødvendigt. Startspændingen (kickstart) er også justerbar. Den optimale rampe bestemmes af motoren og belastningen - lang nok til at eliminere mekanisk stød, kort nok til at begrænse tyristoropvarmning under starten.
Q6: Kan softstarteren klare hyppige starter?
En softstarter er normeret til et bestemt antal starter i timen (typisk op til 10 kraftige starter). Denne vurdering afhænger af startstrømindstillingen, rampetid og motorstørrelse. Til applikationer, der involverer meget hyppige starter (f.eks. indekseringstransportører), kan en VFD være mere passende. Kontakt os med din arbejdscyklus for korrekt dimensionering.
Q7: Hvilken vedligeholdelse kræver kabinettet?
Regelmæssig vedligeholdelse er minimal: årlig visuel kontrol af strømafslutninger, rensning af ventilationsfiltre (hvis monteret) og funktionskontrol af bypass-kontaktoren. SCR'er har ingen bevægelige dele og slides ikke. Bypass-kontaktoren er den vigtigste servicebare komponent, med en mekanisk levetid, der typisk overstiger en million operationer, hvilket svarer til mange års drift.
Q8: Skaber softstarteren harmoniske på lysnettet?
Thyristor-softstartere genererer kun harmoniske strømme under de korte start- og soft-stop-ramper. Under steady-state bypass-drift trækker motoren sinusformet strøm, så der ikke produceres harmoniske. Dette gør dem mere netvenlige end AC-drev, som kan generere kontinuerlige harmoniske, medmindre de filtreres.
En regional vandmyndighed i Østeuropa administrerede et netværk af 20 fjerntliggende boosterpumpestationer, hver med 2-4 konventionelle direkte-on-line (DOL)-startede pumper fra 37 til 132 kW. Stationerne var kritiske for at distribuere vand til flere byer, men tilbagevendende problemer forårsagede uacceptable driftsomkostninger og serviceforstyrrelser.
Det primære problem var elektrisk. Den pludselige DOL-startstrøm - op til 7 gange fuld belastning - forårsagede alvorlige spændingsfald på de svage distributionslinjer i landdistrikterne. Dette udløste beskyttelsesrelæer ved nærliggende understationer, og afbryde lejlighedsvis strømmen til selve pumpestationen. Myndigheden stod også over for høje mekaniske vedligeholdelsesomkostninger: vandslag under pumpestart og -stop hyppigt sprængte rørsamlinger og beskadigede kontraventiler, mens det bratte drejningsmoment forkortede pumpelejet og koblingens levetid. Stationerne var ubemandede og placeret i fjerntliggende områder, så alt udstyr skulle være robust, enkelt og i stand til fjernfejlrapportering.
Myndigheden evaluerede både VFD'er og softstartere. VFD'er tilbød hastighedskontrol, men blev anset for at være overdrevne - pumperne var designet til at køre med fast hastighed mod en statisk systemkurve, hvor droslingsventiler allerede sørgede for flowtrimning. Bløde starterskabe tilbød det ideelle match: de ville eliminere startstrømstød og vandslag uden at indføre kontinuerlige drivtab eller kompleks køling.
● Softstarterens interne bypass-kontaktor betød, at motoren, når den er kørt, trækker strøm uden tab af tyristor, hvilket holder kabinetvarmeproduktionen minimal i uventilerede pumperum.
● Den bløde stop-funktion vil gradvist rampe ned pumpen under nedlukning og fjerne det trykstød, der forårsagede vandslag.
● Kabinets enkle digitale interface og RS485 Modbus-forbindelse integreret direkte i myndighedens nye SCADA-netværk, hvilket muliggør fejlrapportering uden besøg på stedet.
● Den reducerede startstrøm betød, at eksisterende generatorsæt (brugt under netudfald) kunne starte de samme pumper uden problematisk spændingsfald, hvilket udvidede den effektive backupkapacitet.
Tyve standardiserede softstarterskabe (45 til 160 A-klassificering) blev fremstillet, fabrikstestet og installeret i eksisterende pumperum over seks måneder. Hvert kabinet inkluderede en hovedafbryder, en softstarter med bypass-kontaktor, et elektronisk overbelastningsrelæ, Modbus-kommunikation og en regntæt IP54-kapsling. Idriftsættelse involverede simpel parameterindtastning for rampetid og strømgrænse og tilslutning af et enkelt Modbus-kabel til stationens fjernterminalenhed.
● Netspændingsforstyrrelser fra pumpestart blev elimineret. Der er ikke registreret yderligere transformerstationsture siden eftermonteringen.
● Rørreparationer blev reduceret med over 80 % i det første år, da vandslag under start og stop blev elimineret gennem soft-start og soft-stop profilering.
● Udskiftning af pumpelejer og tætninger viste et målbart fald, som tilskrives den jævne start med lavt drejningsmoment.
● Bypass-designet sikrede, at kraftrummene forblev kølige, selv under længerevarende pumpekørsel med høj efterspørgsel. der opstod ingen kølefejl i kabinettet.
● Myndigheden modtager nu start/stop-status i realtid, startstrøm og fejllogfiler fra hver station på dens SCADA, hvilket muliggør forudsigelig respons i stedet for nødkald.
● Efter et år udvidede myndigheden programmet til ti yderligere stationer, idet softstarterskabet blev vedtaget som standard for alle DOL-til-bløde eftermonteringsprojekter.
