Dual-Gun ladestation til elbil

Designet til konfigurationer på 7kW til 22kW pr. pistol, CSIVEI fabrikkens kvalitets Dual-Gun Electric Car Charger Station betjener direkte to tilstødende parkeringsbåse fra et chassis, hvilket halverer antallet af vægenheder, der kræves pr. parkeringsrække.

Den integrerede dynamiske laststyring prioriterer automatisk én bil, når den er alene, og deler kapaciteten jævnt, når begge lader.

Hver pistol fungerer som et uafhængigt ladepunkt med sin egen energimåler, RFID-læser og OCPP 1.6J-backend-identitet, hvilket muliggør separat fakturering og adgangskontrol pr.

Det IP55-klassificerede pulverlakerede stålkabinet tåler udendørs forhold fra -30°C til +55°C, med konformt belagt elektronik til fugtige eller støvede miljøer. To 5-meter Type 2 kabler med dedikerede sidehylstre holder stik ryddelige og væk fra jorden. Omfattende elektrisk sikkerhed - inklusive Type A + 6mA DC-følsom reststrømsbeskyttelse, overstrøms- og overspændingsbeskyttelse - anvendes uafhængigt af hver udgang.

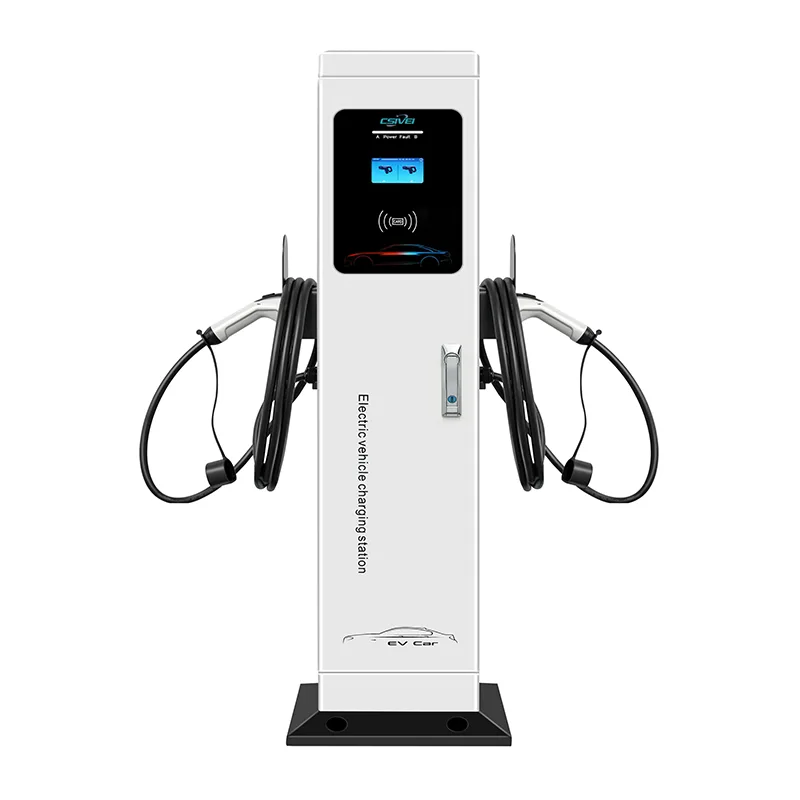

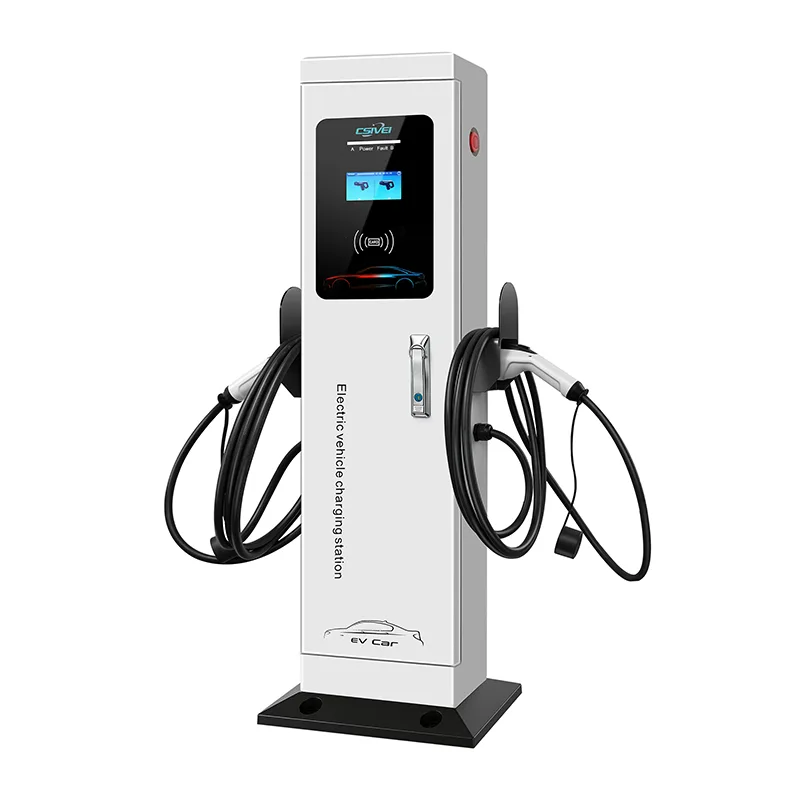

Til steder uden passende vægge gør en valgfri piedestalsøjle det muligt at installere den samme enhed som en slank fritstående oplader, der forener produktspecifikationerne på tværs af ethvert sted.

Produktapplikationer

Når hver kvadratmeter væg og gulv tæller, fordobler Dual-Gun Electric Car Charger Station ladekapaciteten fra et enkelt monteringspunkt. Det er det logiske valg for parrede parkeringsbåse, hvor plads, elkapacitet og budget skal optimeres.

Boligfællesskaber og lejlighedskomplekser

I delt underjordisk eller overdækket parkering kan beboere med to tilstødende båse dele en oplader med to pistoler monteret på en central søjle eller sidevæg. Hver bruger har en dedikeret pistol knyttet til deres personlige RFID-kort og faktureringskonto. Bygningen opnår maksimal EV-dækning fra minimale elektriske kørsel, mens dynamisk belastningsbalancering holder den samlede efterspørgsel sikkert inden for bygningens forsyningsgrænse.

Arbejdsplads & Erhvervspark Medarbejderparkering

Arbejdsgivere kan betjene to ansattes køretøjer pr. oplader, hvilket dramatisk reducerer antallet af vægmonterede enheder langs parkeringsområdets omkreds. Personalet tilslutter til hele arbejdsdagen, og opladeren deler strøm på intelligent vis. OCPP-platformen giver virksomheden mulighed for at tilbyde opladning som en gratis faciliteter eller fakturering pr. bruger, alt administreret eksternt.

Detailhandel, gæstfrihed og fritidssteder

Hoteller, indkøbscentre og fitnesscentre kan give gæsteopladning ved to markerede bugter fra en enkelt vægmonteret enhed nær indgangen eller langs en parkeringsdæksvæg. Den rene, kompakte installation efterlader mere vægplads til skiltning eller adgang for fodgængere. Gæster starter en session via QR-kode eller hotelnøglekort, og hver plads faktureres uafhængigt.

Fleet Base & Car-Share Hubs

Små flåder - såsom varevogne eller delebiler - der vender tilbage til et depot med perimetervægge eller strukturelle søjler, kan bruge dual-gun vægopladere til at servicere to køretøjer pr. Planlagt opladning via backend forskyder sessioner på tværs af flådenten, hvilket reducerer spidsbelastningen. Den enkle vægmonterede opsætning undgår snublefarer og rod i køretøjets bevægelsesområder.

Blandede væg- og piedestalpladser

Til overfladepartier uden vægge gør det valgfrie piedestalsæt det muligt at installere identiske dual-gun opladere på slanke søjler mellem bay-par. Et enkelt projekt kan bruge vægmonterede enheder langs bygningens kanter og piedestalenheder i åbne rækker, alle styret som én ensartet opladerfamilie. Dette reducerer indkøbskompleksitet og reservedelsmangfoldighed.

Teknisk dybdedykning

Kvalitets Dual-Gun Electric Car Charger Station integrerer to uafhængige, fuldt afmålte ladepunkter i ét kompakt chassis, konstrueret til effektiv installation og langsigtet pålidelighed.

Dual-Channel Intelligent Power Distribution

En indbygget controller overvåger den samlede tilgængelige netkapacitet og realtidsbehovet for begge tilsluttede køretøjer. Hver pistol overholder IEC 61851-1 Mode 3, med uafhængig kontrolpilotkommunikation. Når begge biler oplader, opdeler systemet dynamisk den nominelle strøm - for eksempel leverer en 32A trefaset forsyning 11 kW pr. pistol samtidigt. Hvis kun ét køretøj er tilsluttet, bliver hele 22 kW (eller 7 kW, afhængig af model) rettet til den enkelte udgang. Statisk opdeling eller prioritetsbaseret tildeling kan også konfigureres via backend.

Uafhængig måling, adgang og kontrol

Hvert ladestik har sin egen MID-certificerede energimåler (ekstraudstyr) og ISO 14443 RFID-læser. Dette betyder, at to brugere kan godkende, starte og betale for opladning uafhængigt uden forstyrrelser. Styrekortet behandler hver pistol som et separat OCPP-ladepunkt, der giver transaktionslogfiler pr. bås, fjernstart/stop og fejldiagnostik.

Lagdelt elektrisk sikkerhed pr. bugt

Hvert output nyder godt af en dedikeret type A-reststrømsenhed plus 6mA DC-følsom beskyttelse i henhold til IEC 62955, hvilket sikrer sikker frakobling selv i tilfælde af jævn DC-jordlækage. Overstrøm, overspænding og overspændingsbeskyttelse duplikeres for hver pistol. Hvis der opstår en fejl på den ene side, afsluttes kun den session; den anden fortsætter upåvirket. Et låsbart frontpanel nødstop isolerer mekanisk begge udgange samtidigt.

Hardware and Environmental Ruggedness

Skabet er fremstillet af galvaniseret stål med en UV-stabiliseret pulverlak, klassificeret IP55 og IK10. Den monteres sikkert på beton, mursten eller konstruktionsstål ved hjælp af et flerpunktsbeslag designet til at holde vægten tæt på væggen. Enheden fungerer fra -30°C til +55°C. Intern elektronik er konformt belagt, og et filtreret ventilationsdesign forhindrer støvindtagelse, mens det tillader varmeafledning.

Brugergrænseflade og intelligent forbindelse

En LED-statusring med høj synlighed pr. pistol giver føreren øjeblikkelig visuel bekræftelse. Tilslutningsmuligheder omfatter Wi-Fi, Ethernet og 4G, med OCPP 1.6J/2.0.1-understøttelse som standard. Lokal offline caching sikrer, at ingen transaktionsdata går tabt. Systemet understøtter smarte ladeplaner, integration af solenergi-selvforbrug via Modbus RTU/TCP og dynamisk belastningsstyring på tværs af flere opladere på et sted.

Kabelstyring og ergonomi

Hver pistol har et 5 meter Type 2-tethered kabel (Type 1 tilgængelig) med et ergonomisk stik. Uafhængige sidehylstre holder begge kabler væk fra gulvet, når de ikke er i brug, hvilket reducerer slitage og snublefarer. Hylsterplaceringen fører kabler rent væk fra køretøjets døre.

Valgfri piedestalkonvertering

Til opstilling væk fra vægge tilbydes en piedestalsøjle i galvaniseret stål. Den bruger den samme monteringsgrænseflade som væginstallation og kræver ingen interne ændringer. Sokkelen integrerer kabelføring og en robust gulvplade, så en enkelt opladermodel kan betjene ethvert parkeringslayout på en plads.

Ofte stillede spørgsmål

Spørgsmål 1: Kan begge pistoler lades med den maksimale nominelle effekt samtidigt?

Ja og nej - det afhænger af din elforsyning. Hvis forsyningen er tilstrækkelig til summen af ​​begge kanoner, kan de lade op med fuld kraft samtidigt. I de fleste installationer med begrænset forsyning (f.eks. 32A trefaset for en 22kW pr. pistolmodel), opdeler den dynamiske belastningsstyring imidlertid effekten - typisk 11kW pr. pistol, når begge er optaget. Når kun ét køretøj er tilsluttet, får det hele 22 kW.

Spørgsmål 2: Er de to opladningssteder faktureret uafhængigt af hinanden?

Absolut. Hver pistol har sin egen energimåler og OCPP punkt ID. Din backend-platform vil se to separate opladningspunkter, så du kan indstille forskellige takster, brugeradgangslister og faktureringskonti for hver plads.

Q3: Hvad sker der, hvis den ene side har en fejl, mens den anden oplader?

Sikkerheden er fuldstændig uafhængig. En fejl på pistol A vil kun afslutte den session; Pistol B fortsætter med at lade uden afbrydelse. Nødstopknappen isolerer begge mekanisk, hvis det er nødvendigt.

Q4: Hvilken slags væg har jeg brug for til installation?

Beslaget er designet til solide beton-, murstens- eller konstruktionsstålsøjler. Vi leverer en komplet monteringsskabelon og ankerspecifikationer. Hvis der ikke er en passende væg tilgængelig, gør det valgfrie piedestalsæt den til en fritstående oplader.

Q5: Kan denne Dual-Gun Electric Car Charging Station bruges udendørs?

Ja. Dens IP55- og IK10-klassificeringer betyder, at den er bygget til permanent udendørs eksponering, regn, støv og UV. Den fungerer i temperaturer fra -30°C til +55°C, hvilket gør den velegnet til næsten ethvert klima.

Q6: Hvordan fungerer piedestalindstillingen?

Sokkelen er en gulvmonteret søjle, som den samme opladerenhed fastgøres til. Ingen interne hardwareændringer er nødvendige. Den er ideel til åbne parkeringspladser og giver dig mulighed for at blande vægmonterede og piedestalopladere på tværs af et projekt ved hjælp af en enkelt produkttype.

Q7: Hvilken vedligeholdelse er påkrævet?

Rutinemæssig vedligeholdelse involverer en årlig inspektion af kabler, stik og kabinettet. Frontdækslet åbner for fuld adgang, og det modulære design betyder, at komponenter som RFID-kort eller relæer hurtigt kan udskiftes. At have to pistoler i én enhed betyder mindre samlet hardware at servicere sammenlignet med to separate enkelt-pistol opladere.

Q8: Kan jeg integrere det med mine solpaneler eller energistyringssystem?

Ja. Opladeren understøtter Modbus RTU/TCP og OCPP smarte opladningsprofiler. Den kan kun oplade, når overskud af solenergi er tilgængelig, eller følg en tidsplan for at undgå spidsbelastningsafgifter.

Kunde Spotlight

Et moderne boligtårn — optimering af begrænset parkeringskælder

Baggrund

Et højhusbebyggelse i en tæt bymidte tilbød to niveauer af parkeringskælder til sine 150 lejligheder. Ejerudvalget ønskede at tilføje elbil-opladning til beboerne, men garagen var allerede fuldt allokeret med tætte tandem- og side-by-side båse. At miste enhver parkeringsplads til ladeinfrastruktur var udelukket.

Udfordringen

Parkeringspladsens layout bestod af smalle bugter arrangeret i par langs strukturelle søjler og omkredsvægge. Gulvstående opladere var umulige - de ville blokere døre eller trænge ind i i forvejen minimal gangbredde. Vægmonterede opladere med én pistol vil kræve én enhed pr. bås, hvilket betyder to fysiske opladere, to strømkabelføringer og to vægmonteringspunkter for hvert par tilstødende båse. Det elektriske rum havde også begrænset ledig kapacitet, hvilket gjorde laststyring kritisk.

Hvorfor vælge Dual-Gun Electric Car Charging Station?

Det parrede bay-design var et perfekt match til dual-gun konceptet. Ved at montere en dual-gun vægoplader på søjlen mellem to tilstødende beboerbåse, kunne bygningen betjene to køretøjer fra en enkelt elektrisk strømforsyning og et enkelt monteringspunkt. Dette halverede straks antallet af krævede opladere, strømforsyninger og vægbeslag sammenlignet med enkeltpistolenheder.

Dynamisk belastningsdeling løste kapacitetsproblemet. Selv i myldretiden, hvor naboer vendte hjem omkring samme tid, delte opladeren sin 32A-forsyning mellem de to biler, så den samlede belastning var forudsigelig. Hvis en beboer var væk, fik den anden fuld opladningshastighed.

Adgangskontrol var pr. pistol: hver beboer havde et RFID-kort knyttet til deres lejlighedskonto. OCPP-backend fakturerede dem direkte for deres eget forbrug, hvilket gør det lige så retfærdigt som individuelle elmålere.
