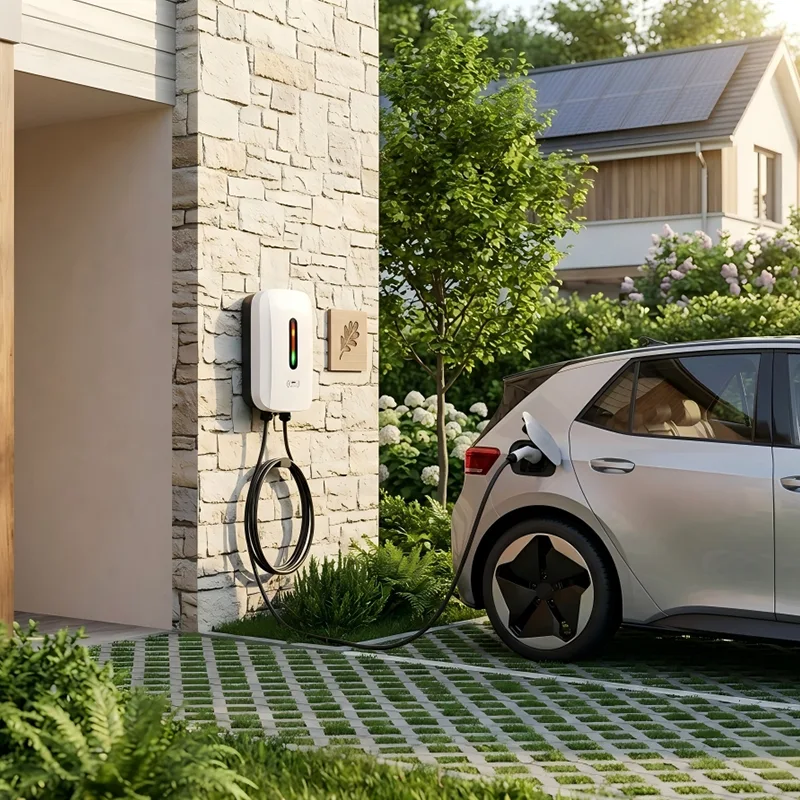

Single-Gun EV hjemmeoplader 7KW

Bygget til 7 kW (enfaset) til 22 kW (trefaset) effekt, CSIVEI fabrikkens Single-Gun EV Home Charger 7KW installeres direkte på vægge, søjler eller strukturelle søjler – eliminerer krav om jordplads og holder parkeringsområder uhindret. Det slanke, IP55-klassificerede kabinet rummer et Type 2-stik med et integreret kabelhylster, der holder ladekablet rent og væk fra jorden. Brugere autentificerer via den indbyggede RFID-læser eller en ledsagende smartphone-app, mens OCPP 1.6J-forbindelse forbinder opladeren til større backend-platforme til fjernovervågning, sessionsrapportering og dynamisk belastningsstyring. Omfattende elektrisk sikkerhed leveres gennem Type A + 6mA DC-følsom fejlstrømsbeskyttelse, overstrøms- og overspændingssikringer og en nødstopfunktion. Til steder uden passende vægge forvandler et valgfrit gulvstående piedestaltilbehør den samme enhed til en slank søjlemonteret oplader uden interne modifikationer. Uanset om det er til en privat bolig, en medarbejderparkeringsplads eller en gæsteparkeringsplads, leverer Single-Gun EV Home Charger 7KW pålidelig opladning både natten over og på arbejdspladsen med minimal infrastrukturkompleksitet.

Produktapplikationer

Til steder, hvor enkelhed, lave omkostninger og pladseffektivitet er nøglen, giver Single-Gun EV Home Charger 7KW et diskret vægmonteret ladepunkt. Den kan installeres på eksisterende strukturer eller installeres med en valgfri piedestal for maksimal fleksibilitet.

Private boliger og garager

Husejere med dedikeret parkering udenfor gaden kan montere denne oplader på en garagevæg eller en udvendig husvæg. Den leverer en fuld opladning natten over ved 7 kW eller op til 22 kW for kompatible køretøjer, ved brug af en standard elforsyning til hjemmet. Den slanke profil holder installationen pæn, mens RFID eller app-kontrol begrænser brugen til familiemedlemmer.

Lejlighed & Condominium Parkering

Flerboligbygninger kan tildele vægmonterede opladere til individuelle beboere i dedikeret kælder eller overdækkede parkeringsbåse. Opladeren monteres nemt på betonsøjler eller skillevægge. Integration med bygningens OCPP-backend muliggør energifakturering pr. beboer og belastningsbalancering på tværs af flere enheder, hvilket sikrer, at bygningens hovedforsyning aldrig bliver overbelastet.

Arbejdsplads medarbejder opladning

Kontorer og erhvervsparker kan levere elbil-opladning som et værdsat medarbejderfrynsegode uden at ofre parkeringspladser. Vægmonterede enheder langs omkredsen af ​​en parkeringsplads eller på strukturelle søjler tjener en dedikeret bugt hver. Medarbejdere tilslutter i løbet af arbejdsdagen, og opladerens smarte planlægningsfunktioner kan prioritere opladning i solcelleproduktionstimer eller tarifvinduer uden for spidsbelastningsperioder.

Detail- og gæsteopladning

Hoteller, restauranter og indkøbscentre kan tilføje gæsteelektroniske opladning med minimal afbrydelse. Vægmontering placerer opladeren ryddeligt i spidsen af ​​en kundeparkeringsbås. Opladeren kan konfigureres til gratis adgang med et personalenøglekort eller til betalte sessioner via en QR-kode, alt sammen administreret via en standard OCPP-platform.

Udrulning af piedestal for åbne partier

På udendørs parkeringspladser uden vægge konverterer det valgfrie piedestalsæt den samme vægmonterede enhed til en slank, fritstående oplader. Dette er ideelt til detailparker i forstæder, besøgsparkering ved fritidscentre og indkørsler, hvor vægmontering er upraktisk. Den blandede brug af væg- og piedestalkonfigurationer på tværs af ét sted reducerer indkøbskompleksiteten.

Teknisk dybdedykning

Single-Gun EV Home Charger 7KW kombinerer et kompakt, IP55-klassificeret kabinet med avanceret kontrolelektronik og fuld tilslutning, hvilket gør den til en fleksibel byggesten til ethvert EV-opladningsnetværk.

Effektiv strømforsyning og overholdelse

Opladeren leverer enfaset 7kW (230V, 32A) eller trefaset 11kW/22kW (400V, 16A/32A) i henhold til IEC 61851-1 Mode 3. Den indbyggede controller håndterer Control Pilot-kommunikationen og justerer den maksimale strøm, der er tilgængelig til køretøjets indbyggede oplader. Enheden er forudkonfigureret til den regionale netstandard med en justerbar maksimal strømindstilling, der er tilgængelig via backend til belastningsstyringsscenarier.

Lagdelt elektrisk sikkerhed

Sikkerheden er sikret gennem en type A fejlstrømsenhed kombineret med et dedikeret 6mA DC-følsomt detektionsmodul i overensstemmelse med IEC 62955. Dette beskytter mod rene DC fejlstrømme, der kan blænde standard Type A RCD'er, et kritisk krav til moderne elektriske køretøjer. Overstrøms-, overspændings-, underspændings- og overspændingsbeskyttelsesenheder er integreret i hovedstrømvejen. Et motoriseret relæ afbryder udgangen ved enhver fejltilstand, og en nødstopknap på frontpanelet tilbyder et ekstra manuel isolationspunkt.

Hardwarekonstruktion og miljømæssig modstandsdygtighed

Skabet er fremstillet af galvaniseret stål med en UV-bestandig pulverlakeret finish, testet til IP55 for vand- og støvindtrængning og IK10 for mekanisk påvirkning. Den er velegnet til installation på overdækkede eller udsatte udendørs steder, der fungerer pålideligt fra -30°C til +55°C. Intern elektronik er konformt belagt for at modstå fugt og kondens. Monteringsbeslaget tillader sikker fastgørelse til beton, mursten eller konstruktionsstål; kabelindføringsmuligheder fra bagsiden eller bunden tillader skjulte ledninger for et rent udseende.

Brugergrænseflade og tilslutning

En LED-statusring med høj lysstyrke eller valgfrit LCD-display giver klar opladningsstatus med et øjeblik. En ISO 14443-kompatibel RFID-læser giver adgangskontrol, valgfrit parret med Bluetooth eller Wi-Fi til interaktion med smartphone-apps. Den indlejrede OCPP 1.6J (kan opgraderes til 2.0.1)-stak forbindes til netværksstyringssystemer via Ethernet, Wi-Fi eller et integreret 4G-modem. Funktionerne omfatter fjernstart/stop, sessionsdata i realtid, firmwareopdateringer og smarte opladningsplaner. Offline transaktionsbuffring sikrer, at ingen sessionsdata går tabt, hvis forbindelsen falder midlertidigt.

Kabelstyring og ergonomi

Et 5 meter Type 2-kabel (Type 1-option tilgængelig) med et ergonomisk stik er permanent forbundet. Et integreret sidehylster sætter stikket sikkert fast, når det ikke er i brug, og holder kablet fra jorden og bugten ryddeligt. Hylsterdesignet placerer stikket i en behagelig ståhøjde, hvilket reducerer belastningen under tilslutning.

Fleksibel belastnings- og energistyring

Opladeren understøtter lokal belastningsstyring via Modbus RTU/TCP, så den kan integreres med kontrolenheder på site-niveau, solcelle-invertere eller batterilagringssystemer. I installationer med flere opladere kan en gruppecontroller begrænse den samlede efterspørgsel på stedet, forskyde opladningssessioner eller prioritere selvforbrug af solenergi. Denne fremtidssikring rummer stigende EV-tal uden at kræve dyre netopgraderinger.

Valgfri piedestalkonvertering

Et varmgalvaniseret stål-sokkelsæt kan monteres uden ændringer på opladerenheden. Sokkelen har en søjle med integreret kabelkanal og en kraftig gulvplade. Det gør det muligt at placere en vægmonteret oplader hvor som helst en flad overflade er tilgængelig, hvilket forener produktspecifikationen på tværs af forskellige stedforhold.

Ofte stillede spørgsmål

Q1: Hvilke strømniveauer er tilgængelige, og hvor hurtigt vil min bil oplade?

Single-Gun EV Home Charger 7KW fås i 7kW (enfaset), 11kW (trefaset) og 22kW (trefaset) konfigurationer. Den faktiske opladningshastighed afhænger af dit køretøjs indbyggede oplader. En typisk elbil med en 7 kW indbygget oplader vil få cirka 40-50 km rækkevidde i timen ved 7 kW, eller hurtigere, hvis køretøjet understøtter 11 kW eller 22 kW trefaset opladning.

Q2: Kan denne oplader installeres udendørs uden yderligere beskyttelse?

Ja. Det IP55-klassificerede kabinet modstår regn, støv og UV-eksponering. Den er bygget til at fungere udendørs året rundt, med konformt belagt elektronik til at modstå fugt. En enkel vægmonteret installation med bageste kabelindføring giver komplet vejrbeskyttelse.

Q3: Hvad hvis jeg ikke har en passende væg?

Et valgfrit gulvstående piedestalsæt er tilgængeligt. Sokkelen bruger den samme opladerenhed og boltes blot til en betonpude. Dette giver dig mulighed for at implementere den samme opladermodel i både vægmonterede og fritstående applikationer inden for et enkelt projekt.

Q4: Kan jeg kontrollere, hvem der bruger opladeren og regningen for energi?

Ja. Den integrerede RFID-læser eller ledsager-app muliggør brugergodkendelse. Gennem OCPP-backend kan du indstille individuelle takster, spore forbrug pr. bruger og generere faktureringsrapporter. Til private installationer er en simpel hvidliste over RFID-kort alt, hvad der er nødvendigt.

Spørgsmål 5: Understøtter opladeren sol- eller lavtopladning?

Single-Gun EV Home Charger 7KW understøtter OCPP smarte opladningsprofiler og Modbus-integration med lokale energistyringssystemer. Det betyder, at den kan programmeres til kun at oplade, når overskydende solenergi er tilgængelig, eller til automatisk at planlægge sessioner under perioder uden for spidsbelastningsperioder.

Q6: Hvilke certificeringer har opladeren?

Opladeren er CE-certificeret og overholder IEC 61851-1, IEC 62196 og relevante regionale EMC- og sikkerhedsdirektiver. Vores produktionsanlæg er ISO 9001-certificeret, og hver enhed gennemgår den endelige elektriske test før forsendelse.

Q7: Hvilken vedligeholdelse er påkrævet?

Meget lidt. Vi anbefaler en årlig visuel inspektion af kablet, stikket og kabinettet. Frontcoveret giver adgang til interne komponenter, og det modulære design betyder, at controlleren, RFID-modulet eller relæet hurtigt kan udskiftes, hvis det er nødvendigt. Der kræves intet tungt udstyr til servicering.

En byblok til blandet brug — Integration af opladning til boliger og detailhandel

Baggrund

Et nyudviklet bykvarter kombinerede butiksenheder i stueetagen med beboelseslejligheder ovenover. Udvikleren ønskede at tilbyde dedikeret EV-opladning i den fælles underjordiske parkeringsplads til både beboere og detailkunder. Parkeringspladsen havde standard smalle bugter og talrige strukturelle søjler, men begrænset gulvplads.

Udfordringen

Den underjordiske garage var et typisk bydesign - betonsøjler i almindelige gitter, vægge rundt om omkredsen og stramme vendeområder. Gulvstående opladere ville hindre trafikken eller tære på værdifulde parkeringspladser. Organet krævede også, at enhver opladningsinfrastruktur ikke ændrede brandevakueringsruterne eller reducerede antallet af tilgængelige parkeringspladser.

Beboerne havde brug for privat, tildelt opladning ved deres dedikerede pladser, mens butikslokalerne ønskede at tilbyde betalt kundeopladning ved nogle få udpegede besøgspladser nær supermarkedets indgang. En enkelt løsning skulle betjene begge use cases med minimal installationskompleksitet.

Hvorfor vægmonterede AC-opladere med enkelt pistol?

De strukturelle søjler og perimetervægge gav ideelle monteringspunkter. En enkelt-pistol vægmonteret oplader fastgjort til en søjle i spidsen af ​​hver beboers tildelte bugt brugte nul gulvplads. Opladerens slanke, lodrette profil flugter med søjlefladen, hvilket efterlader båsen fuldt anvendelig og gangen uhindret.

Til kundepladserne i nærheden af ​​supermarkedet blev der installeret fire vægmonterede enheder på en sidevæg, der hver betjener en mærket EV-bås. Disse blev konfigureret gennem OCPP-backend som offentlige opladere med en QR-kode betalingsmulighed, mens de residente opladere blev sat til privat tilstand, knyttet til individuelle lejlighedskonti via RFID-nøgler.

Hele installationen krævede ingen jordforankring, ingen nye betonpuder og ingen tab af parkeringsplads. Kabler løb langs eksisterende kabelbakker i loftet og faldt ned i søjlerne til hver oplader. Pladsens elektriske kapacitet blev styret af en lokal belastningsregulator, der kommunikerede med hver oplader via Modbus, hvilket begrænsede den samlede spidsbelastning i aftentimerne, når beboerne vendte hjem.

Implementering

Tres af vores Single-Gun EV Home Charger 7KW (Type 2) blev installeret. 56 blev monteret på strukturelle søjler til beboere og fire på en detailzonevæg til kundebrug. Tre valgfri piedestal-sæt blev brugt til en række af midt-rampe-bugter, hvor der ikke var nogen søjle eller væg til stede. Hele projektet blev afsluttet af bygningens el-entreprenør over seks uger med minimal forstyrrelse af parkeringsadgangen.

Resultater

●  60 elbilparkeringsbåse blev aktiveret uden at miste en enkelt standardparkeringsplads, hvilket opfyldte den juridiske persons primære tilstand.

●  Beboere fik et privat, altid tilgængeligt ladepunkt, der faktureres direkte til deres lejlighed, hvilket eliminerer ethvert behov for fælles kø eller delte betalingsterminaler.

●  Detailkunder fik en førsteklasses EV-opladningsfaciliteter, der øgede tiden brugt på shopping, og supermarkedet rapporterede positiv feedback.

●  Udvikleren var i stand til at markedsføre lejlighederne som "EV-klare", en funktion, der bidrog til hurtigere salg og højere værdi pr. enhed.

●  Den ensartede produktspecifikation på tværs af vægmonterede og piedestalinstallationer forenklede vedligeholdelsen og reducerede reservedelslageret for bygningens faciliteter.
