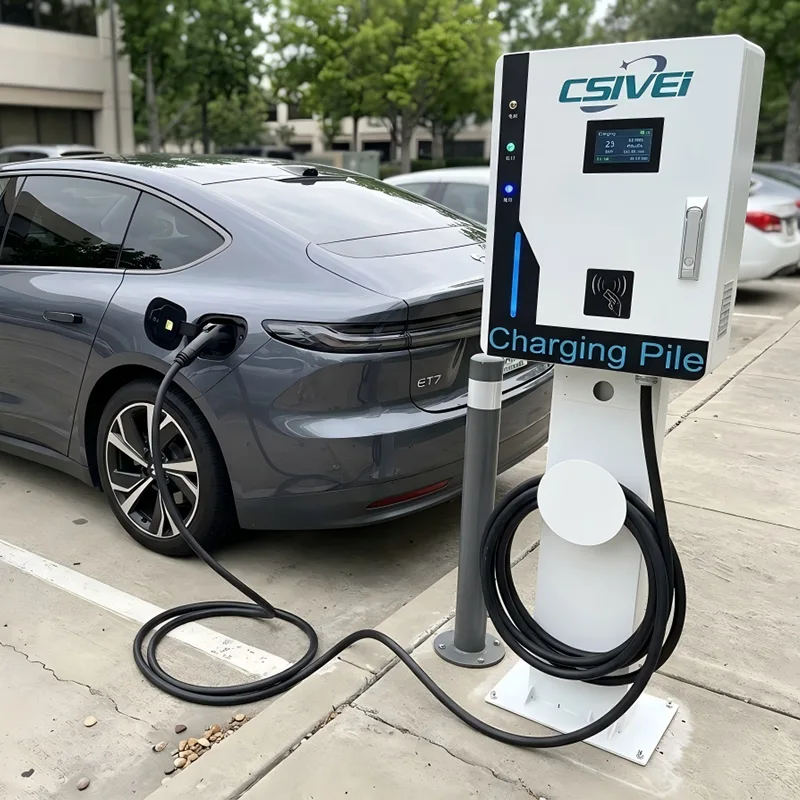

Designet til udgangseffekter fra 20 kW til 60 kW, CSIVEI fabrikkens kvalitets-single-gun vægmonterede DC-hurtiglader installeres direkte på eksisterende vægge, søjler eller strukturelle søjler - eliminerer behovet for betonpuder, jordforankring eller dedikeret parkeringsøkonstruktion. Dette gør den ideel til underjordiske parkeringspladser, garager i flere etager og smalle parkeringsbåse, hvor gulvmonterede opladere ville hindre trafikken.

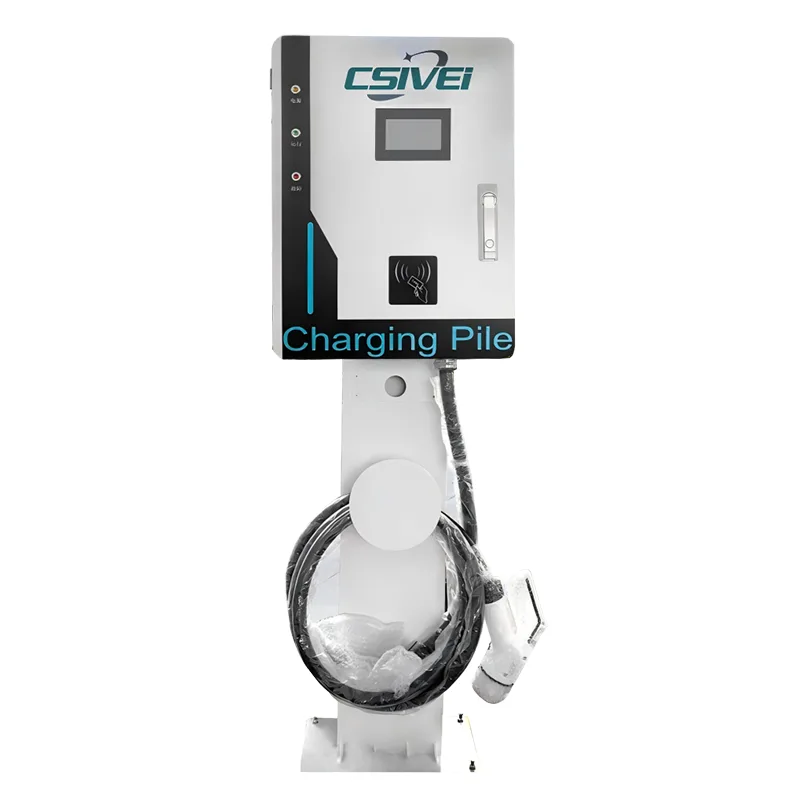

Til steder, der mangler passende vægoverflader, konverterer en valgfri kraftig stålsokkel enheden til en fritstående stangmonteret oplader uden interne hardwareændringer.
Opladeren understøtter standarderne CCS1, CCS2, CHAdeMO og GB/T, der betjener alle almindelige elbiler. Det IP55-klassificerede kabinet med konformt belagt elektronik modstår fugtige, støvede og dårligt ventilerede indendørs-udendørsmiljøer, der er typiske for kælderparkeringspladser.
Adgangskontrol kører via en 7-tommer berøringsskærm med RFID og app-baseret godkendelse, med OCPP 1.6J/2.0.1-forbindelse, der muliggør fjernovervågning, transaktionsrapportering og dynamisk prissætning.
Sikkerhedsfunktioner omfatter isolationsovervågning i realtid, DC-følsom reststrømsbeskyttelse, overtemperaturbeskyttelse og en nødstopknap - alt sammen standard på tværs af hver enhed.
Den vægmonterede DC-opladningsstation med enkelt pistol er designet til steder, hvor gulvpladsen er i top, og monteres direkte på eksisterende lodrette overflader - frigør værdifuldt jordareal, mens den stadig leverer DC-hurtigopladningsydelse. Med et valgfrit piedestalsæt forvandles den samme enhed til en stangmonteret løsning til udendørspladser uden passende vægge.
I kældergarage og parkeringskonstruktioner på flere niveauer gør smalle båse, snævre vendecirkler og strukturelle søjler gulvmonterede opladere upraktiske. Denne vægmonterede enhed installeres direkte på betonvægge, søjler eller bærende søjler og placerer opladeren i spidsen af hver bugt uden at gribe ind i parkeringspladsen eller køregangen. Ingen jordforankring eller betonpude er påkrævet, hvilket fremskynder installationen og holder gangbroer frie for fodgængere.
Forhandlere, der forbereder elbiler til kundeoverdragelse eller udfører opladning efter service, har brug for hurtig ekspedition inden for begrænset værksteds- og forpladsplads. Vægmontering af opladeren over servicepladsen holder gulvarealer frie for teknikere og køretøjets bevægelser. Konfigurationen med enkelt pistol parrer sig pænt med en enkelt dedikeret serviceplads, hvilket forenkler kabelhåndtering og sikrer, at hvert køretøj modtager ensartet, overvåget opladning.
For personale, gæst eller lejer, der oplader elbiler i bygninger med underjordisk eller overdækket parkering, integreres vægmonterede DC-opladere rent i den eksisterende struktur. De undgår rodet med fritstående enheder i fodgængertunge zoner og kan installeres i øjenhøjde for nem adgang til skærmen. RFID og app-baseret godkendelse muliggør brugerspecifik fakturering, mens OCPP-forbindelse giver ejendomsadministratorer mulighed for at overvåge brugen og indstille priser på tidspunktet på dagen.
Hvor vægoverflader ikke er tilgængelige - såsom friluftsarealer, kantstensparkeringsbaner eller forstæder i detailhandelsparkeringer - konverterer den valgfrie stålsokkel den samme oplader til en slanke stangmonteret enhed. Dette giver implementeringsfleksibiliteten til at blande vægmonterings- og piedestalinstallationer inden for et enkelt projekt ved at bruge ét standardiseret produkt i stedet for at købe separate væg- og gulvopladermodeller. Det kompakte fodaftryk af en enkelt piedestal optager langt mindre jordplads end et fuldt gulvstående opladerskab.
Små til mellemstore elektriske flåder - såsom lokale varevogne, kommunale vedligeholdelseskøretøjer eller firmabilpools - opererer ofte fra depoter med eksisterende bygninger og perimetervægge. Vægmonterede DC-opladere langs depotkanten maksimerer brugbar gårdplads til bilparkering og manøvrering. Planlagt opladning via OCPP-backend kan tilpasses til elpriser uden for spidsbelastning, hvilket holder flådens driftsomkostninger lave.
Single-gun vægmonteret DC-hurtigoplader pakker fuld DC-hurtigopladningskapacitet i et kompakt, vægmonteret chassis - der opnår høj effekttæthed uden at gå på kompromis med termisk ydeevne, sikkerhed eller servicevenlighed.
Opladeren anvender en strømlinet modulær ensretterarkitektur, der integrerer højfrekvente isolerede AC-DC-konvertere i et slankt kabinet, typisk en tredjedel af volumen af en tilsvarende gulvstående enhed. På trods af det reducerede fodaftryk forbliver konverteringseffektiviteten ≥95 % ved nominel belastning. Modulbåsen er tilgængelig fra frontpanelet, hvilket gør det muligt at udskifte individuelle strømmoduler uden at fjerne enheden fra væggen - en kritisk fordel i trange garagemiljøer, hvor adgang fra siden kan være begrænset.
Vægmonteret installation giver unikke termiske udfordringer: Opladeren installeres ofte mod beton- eller murværksoverflader med begrænset luftstrøm bagtil, og kælderparkeringspladser kan lide under stillestående, fugtig luft. For at løse dette kombinerer enheden en forseglet intern luftkanal med intelligent tvungen luftkøling. Højstatiske blæsere trækker filtreret luft gennem en front-til-side bane, forhindrer varm luft recirkulation og beskytter interne komponenter mod bremsestøv og luftbårne partikler, der er almindelige i parkeringskonstruktioner. Konform belægning på alle PCB'er giver yderligere beskyttelse mod kondens og ætsende atmosfærer.
Kabinettet er konstrueret af let, men stift galvaniseret stål, pulverlakeret for UV- og korrosionsbestandighed. Et forstærket monteringsbeslagsystem fordeler enhedens vægt på tværs af flere forankringspunkter, kompatibelt med beton-, murstens- og konstruktionsstålsøjler. Designet centrerer opladerens masse tæt på vægplanet, hvilket minimerer udkragningsbelastning på fastgørelser. For steder, der anvender den valgfrie piedestal, fastgøres det samme monteringsbeslag til en varmgalvaniseret stålsøjle med en integreret kabelstyringskanal, hvilket kræver ingen interne hardwaremodifikationer for at skifte mellem væg- og stangmonterede konfigurationer.
En fjederbalanceret kabeloptrækker eller kabelhylster er integreret i enhedens sideprofil, og holder ladekablet fra jorden, når det ikke er i brug. Dette forhindrer snublefare i fodgængerrige områder og beskytter kablet mod overkøringsskader. Hylsterdesignet fører kablet nedad og udad i en naturlig gribehøjde, hvilket reducerer operatørens belastning under forbindelsen.
På trods af sin reducerede størrelse bevarer opladeren den komplette kontrol- og sikkerhedspakke, der findes i større DC-enheder. En indlejret Linux-controller håndterer køretøjskommunikation på tværs af CCS1-, CCS2-, CHAdeMO- og GB/T-protokoller. Isolationsovervågning i realtid, Type A + 6mA DC-følsom reststrømsdetektion og kontaktorsvejsedetektion fungerer kontinuerligt under hver session. Overtemperatursensorer placeret på strømmodulerne, DC-udgangsvejen og stikkontakter udløser trinvise beskyttelsesreaktioner - fra stigning i blæserhastighed til kontrolleret effektreduktion til fuld sessionsafslutning, hvis tærsklerne overskrides. OCPP 1.6J/2.0.1-forbindelse over 4G, Wi-Fi eller Ethernet muliggør fjerndiagnostik, firmwareopdateringer og fakturering pr. transaktion.
Vægmonteringsdesignet understøtter effektværdier fra 20kW til 60kW, hvilket matcher den typiske elektriske kapacitet, der er tilgængelig i eksisterende bygninger uden dyre netopgraderinger. Indgangsmuligheder dækker både enfasede og trefasede konfigurationer afhængigt af strømniveauet. Det valgfrie piedestaltilbehørssæt inkluderer søjlen, bundpladen og kabelføringen - kan installeres af et enkelt teknikerteam - hvilket muliggør blandet vægmontering og piedestalinstallation fra én standardiseret opladermodel på tværs af en hel parkeringsfacilitet.
Q1: Hvilken slags vægoverflade kræves til installation?
Single-gun vægmonteret DC hurtigoplader er designet til at monteres på solide beton-, murstens- eller strukturelle stålsøjler. Det forstærkede monteringsbeslag fordeler enhedens vægt på tværs af flere forankringspunkter, hvilket sikrer stabil, sikker fiksering. En undersøgelse på stedet anbefales for at bekræfte bæreevnen, og vi leverer en detaljeret monteringsskabelon og installationsvejledning til din el-entreprenør.
Q2: Hvad hvis der ikke er en passende væg på mit websted?
En ekstra kraftig stålsokkel er tilgængelig. Denne fritstående søjle bruger samme monteringsbeslag som den vægmonterede version - ingen interne hardwareændringer er nødvendige. Sokkelen leveres med en integreret kabelstyringskanal og en gulvplade. Det giver dig mulighed for at blande væg- og piedestalinstallationer på tværs af ét sted, mens du bruger en enkelt standardiseret opladermodel.
Q3: Hvad er de tilgængelige udgangseffekter, og hvorfor er rækkevidden lavere end gulvstående enheder?
Denne vægmonterede DC-oplader tilbydes i effektniveauer fra 20kW til 60kW. Denne serie er optimeret til kompakt vægmonteret termisk design og typisk bygnings elektriske kapacitet. Til vægmonterede installationer er dette effektniveau tilstrækkeligt til destinationsopladning, arbejdspladsparkering og flådebrug natten over. Hvis dit projekt kræver højere effekt, tilbyder vores gulvstående enkelt- eller dual-gun opladere konfigurationer fra 60 kW til 240 kW.
Q4: Kan opladeren fungere pålideligt i fugtige eller støvede underjordiske parkeringspladser?
Ja. Indkapslingen er klassificeret IP55, og al intern elektronik er konform belagt for at modstå fugt, kondens og luftbårne partikler. Den forseglede luftkanal og højstatiske køleventilatorer er specielt designet til den stillestående, ofte støvede luft, der findes i kælder- og parkeringsbygninger i flere etager.
Q5: Hvordan styres opladningskablet, når det ikke er i brug?
Et integreret sidemonteret kabelhylster eller fjederbalanceret retractor holder kablet fra jorden. Dette forhindrer snublefare i fodgængerområder, beskytter kablet mod skader på køretøjet og placerer stikket i en behagelig gribehøjde for brugerne.
Q6: Kan jeg overvåge og administrere flere vægmonterede opladere eksternt?
Ja. Hver enhed inkluderer OCPP 1.6J/2.0.1-forbindelse over 4G, Wi-Fi eller Ethernet. Du kan integrere alle opladere i dit foretrukne opladningsnetværksadministrationssystem til realtidsovervågning, transaktionsrapportering pr. enhed, fjerndiagnostik, dynamisk prissætning og firmwareopdateringer.
Spørgsmål 7: Hvilken vedligeholdelsesadgang er nødvendig — skal enheden fjernes fra væggen til servicering?
Nej. Frontpanelet giver fuld adgang til den modulære strømbås. Individuelle strømmoduler kan hot-swaps uden at fjerne opladeren fra væggen. Til de fleste rutinetjek - filterrensning, visuel inspektion - er alle komponenter tilgængelige fra fronten, hvilket gør vedligeholdelse mulig selv på trange parkeringspladser.
Et kommercielt kompleks i centrum — Eftermontering af underjordisk parkering af elbiler
Et premium kompleks med blandet anvendelse i en større europæisk bymidte planlagde at eftermontere DC-hurtigopladning i sin tre-etagers underjordiske parkeringsplads. Faciliteten betjener hotelgæster, kontorlejere og detailbesøgende, hvor et stigende antal anmoder om opladning af elbiler. Ledelsen ønskede at installere hurtigopladere uden at miste parkeringspladser eller blokere smalle køregange.
Kælderparkeringspladsen præsenterede betydelige fysiske begrænsninger, der er typiske for ældre bybygninger:
● Smale parkeringsbåse med snævre venderadier gav ikke plads til gulvstående opladerskabe.
● Strukturelle søjler var hyppige, men vægge var tilgængelige i spidsen af mange bugter.
● Begrænsninger i loftshøjden og ventilationskanaler begrænser frihøjden over hovedet.
● Betongulvet kunne ikke nedgraves i større omfang til nye strømføringer – eksisterende kabelbakker på væggen skulle bruges.
● Bygningsarbejde kunne ikke forstyrre den daglige parkeringsdrift; installationen skulle være ren, hurtig og minimalt invasiv.
● Gulvstående DC-opladere blev udelukket tidligt. De ville have optaget værdifuld plads i bugten, krævet betonpuder og skabt forhindringer i allerede snævre kørebaner.
Bygningens betonomkredsvægge og strukturelle søjler tilbød ideelle monteringsflader i spidsen af eksisterende parkeringsbåse. En enkelt-pistol vægmonteret enhed kunne placeres over hver dedikeret EV-bås og betjene et køretøj ad gangen uden at optage gulvplads overhovedet.
Opladerens kompakte chassis - omkring en tredjedel af størrelsen af en gulvstående ækvivalent - monteret flugt med væggen, hvilket efterlader den fulde båsdybde til rådighed for bilparkering. Det integrerede sidemonterede kabelhylster holdt ladekablet væk fra jorden, hvilket eliminerede fare for at snuble i gangbroer for fodgængere.
Det er afgørende, at det vægmonterede design betød ingen jordforankring, ingen betonbrud og ingen bugtlukning under installationen. Alle strømkabler blev ført gennem eksisterende kabelbakker på væggen og afsluttet direkte i toppen eller bagsiden af opladerens kabinet.
For en håndfuld rum i mellemrækken, hvor ingen væg eller søjle var tilgængelig, blev den valgfrie stålsokkel installeret. Dette gjorde det muligt at installere den samme opladermodel på en slank fritstående søjle, der optager en brøkdel af fodaftrykket af et fuldt gulvstående skab. Den blandede vægmonterings- og piedestalinstallation brugte ét standardiseret produkt, hvilket forenklede indkøb, reservedelslager og vedligeholdelsestræning.
Fyrre af vores enkeltpistol vægmonterede DC-hurtigopladere - konfigureret med CCS2-stik - blev installeret på tværs af de tre kælderniveauer. 36 enheder blev vægmonteret på betonvægge og strukturelle søjler; fire enheder brugte piedestal-sættet til mellemrække-båse. Installationen blev afsluttet uden for spidsbelastningstiderne uden tab af plads. OCPP-backend-integration forbandt alle fyrre enheder til bygningens centrale administrationsplatform, hvilket muliggjorde brugergodkendelse via de eksisterende hotel- og kontoradgangskort, fakturering pr. session og overvågning i realtid.
● 40 EV-kompatible pladser blev skabt uden at ofre en eneste eksisterende parkeringsplads – en afgørende faktor for kompleksets ledelse.
● Installationsomkostningerne var væsentligt lavere end gulvstående alternativer på grund af eliminering af betonpuder, nedgravning af jorden og strukturelle ændringer.
● Den blandede væg-og-piedestal-tilgang løste enhver bugtlayoutudfordring ved at bruge én opladermodel, hvilket gjorde projektets indkøbsproces enkel.
● Hotelgæster, kontorlejere og shoppere får nu adgang til hurtig opladning ved hjælp af deres eksisterende bygningsadgangskort, hvor gebyrer automatisk faktureres til deres værelse, lejekontrakt eller betalingsapp.
● Ejendomsadministratoren rapporterede en målbar stigning i hotelgæstertilfredshedsresultater og fornyelser af kontorlejekontrakter, som tilskrives EV-opladningsfaciliteterne.
● Efter den vellykkede udrulning har bygningsejeren specificeret den samme vægmonterede løsning for to yderligere ejendomme i byen.
